Paso 6: Los condensadores
Dos cosas más importan en la elección de condensadores para una bobina de Tesla - capacitancia y voltaje. No voy a los requisitos teóricos aquí porque hay muchos textos auténticos que hacen mucho mejor que yo jamás podría. Baste decir que necesita al menos el doble del DC voltaje de un condensador para sobrevivir la vida en un circuito de Tesla, y más es aún mejor. Con una fuente de alimentación 7,5 kV, me gustaría que al menos una calificación de 15kV, y más es mejor.
Para calcular la capacitancia requerida por la bobina, un programa de diseño como TeslaMap es invaluable. Por diversas razones prácticas terminé con dos 4nF, condensadores de radio de jamón 20kV llegué fuera de eBay. Yo les enlazados en serie, duplicando la capacidad de voltaje de 40kV. Mide la capacitancia de los dos tapones en serie y tiene 2.75 nF. He probado usando uno de los casquillos solo y quema. Tal vez era defectuoso, o tal vez la tensión nominal 20 kV no es suficiente.
(Desde el inicio he quemado dos más de los condensadores de poliestireno de radio de jamón. Que al parecer no resistir al estrés severo de Tesla circuitos muy largos. Yo no les recomiendo.)
A continuación probé mi matriz jarra de Leyden casera.
Actualización 16/06/09: Revisado mi lata de soda Leyden jar batería (12 frascos enlazadas paralelo) uniéndolas con las tiras de cinta HVAC y vinculante la matriz todo juntas para asegurar el contacto entre los recipientes individuales. Esto aumentó la capacidad a 5.76 nF, que funciona muy bien con la bobina bipolar ya construido. La pila de Leyden toma la energía del boquete de chispa y NST sin signos de tensión, calefacción, etc.. Homemade demuestra mejor que de fábrica, en este caso!

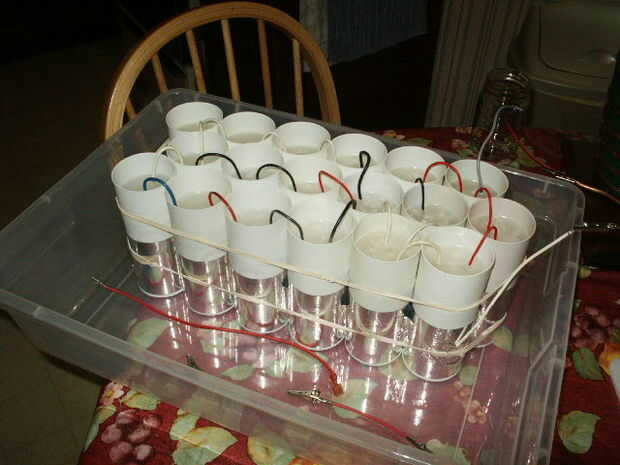

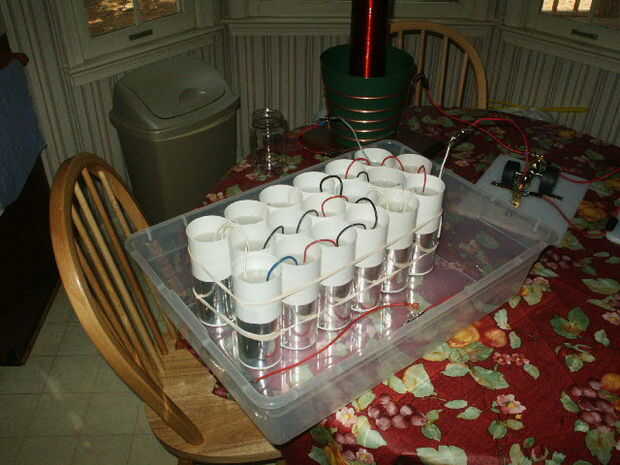

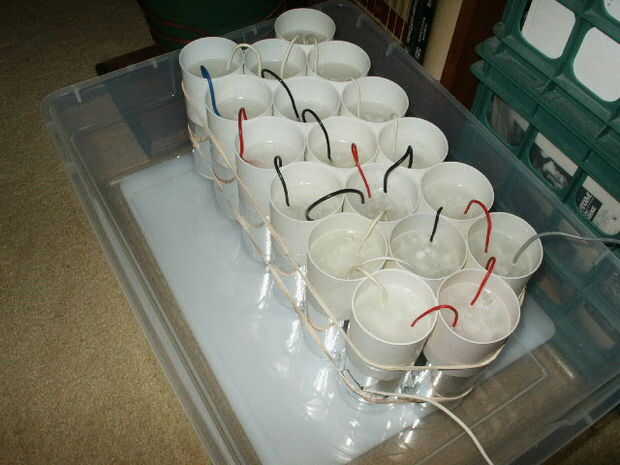

Actualización 14/09/09: Fotos nuevo agregado de mi matriz de jarra de Leyden casera. Esta batería tiene 18 frascos, para una capacidad total de 8.05 nF. Funciona muy bien con todos mis rollos mesa, vertical y bipolares.
Actualización 07/10/09: He añadido un Instructable completa sobre cómo hacer la pila de Leyden jar por una pequeña bobina de Tesla.
