Bocina de doble tono (1 / 3 paso)

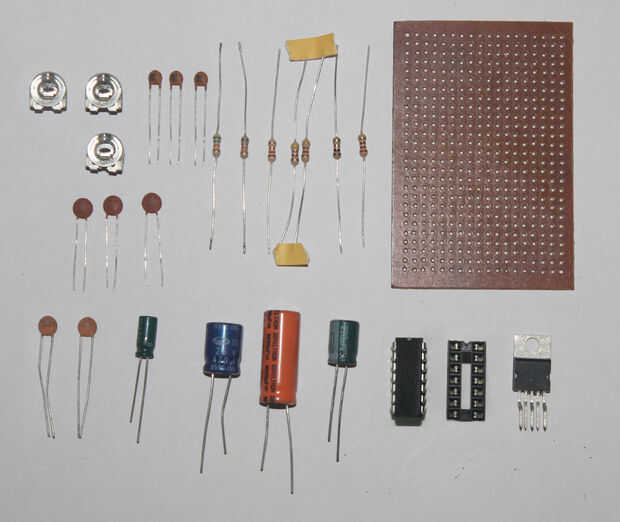

Paso 1: Lista de piezas

R1,R3                ----   4.7KΩ
R2                      ----   56KΩ
R4                       ----   68KΩ
R5                       ----   220Ω
R6                       ----   2.2Ω
R7                       ----  1Ω
VR1, VR2, VR3---10kΩ Preset
C1, C2---cerámica 22nf - código EIA (223)
C3, C7, C10---cerámico de 100nf - código EIA (104)
C4, C11, C12---10nf cerámica - código EIA (103)
C5---10uF 35V casquillo electrolítico
C6---470uf 35v casquillo electrolítico
C8---220uf 35v casquillo electrolítico
C9---1000uf 35v casquillo electrolítico
sW1---interruptor
IC1---LM556 o NE556
IC2---TDA2003-disipador de calor (pieza de aluminio de size(20mmx10mmx1mm) mínima o comprar un disipador de calor estándar)
SP1---altavoz de 1W Ω 4
CCB1---Circuito común
