Paso 2: Marco de madera
En primer lugar, compruebe el tamaño de las piezas a cortar del madera del listón:
- 1 x 50 cm para el travesaño superior
- 1 x 28 cm para el travesaño inferior
- 2 x 5 cm para los dos montantes refuerzo vertical
- 2 x 11 cm para las secciones diagonales inferiores
- bloques de 2 x 2 cm lado

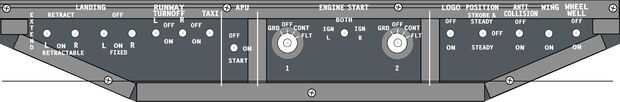

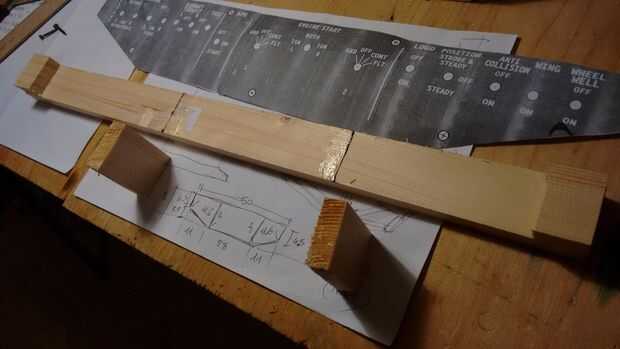

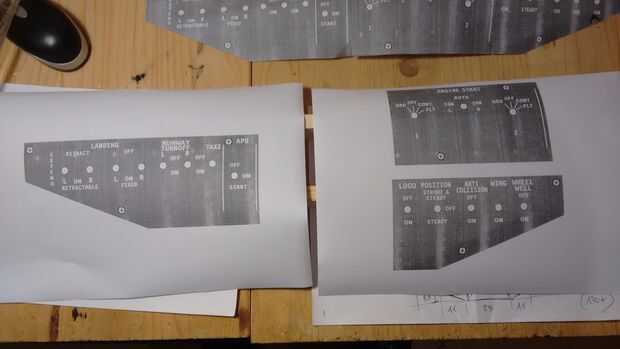

Antes de ensamblar el marco, imprimir la placa frontal del panel. Puesto que es más grande que una hoja A4, la dividí en tres partes (véase el archivo "B737lights_OH.zip", donde puedes encontrar imágenes PNG de tamaño completo, listos para ser impreso) que luego cortadas y Unidas con cinta adhesiva en la parte posterior para formar una máscara ancho de solo 50cm. Luego manualmente montar las piezas de madera sobre una mesa y coloque la mascarilla de papel para comprobar el tamaño y posicionamiento.

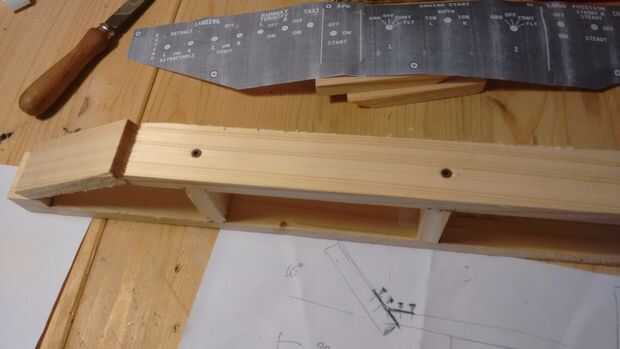

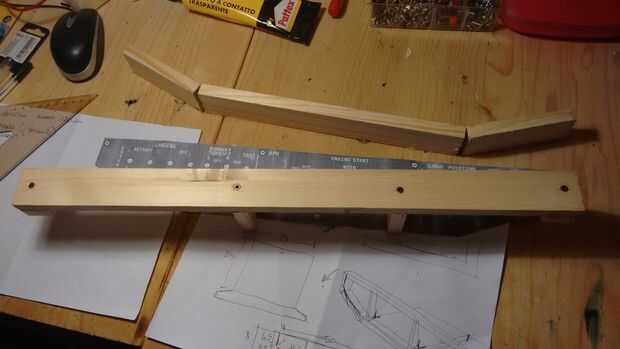

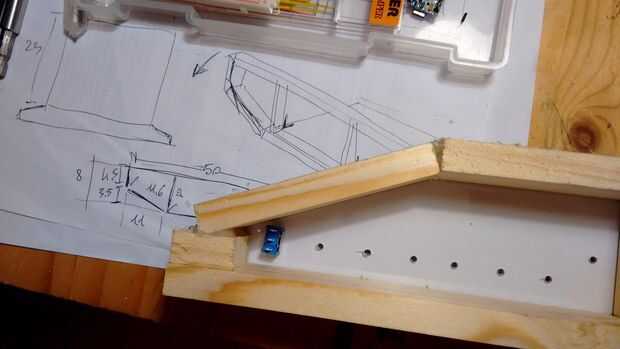

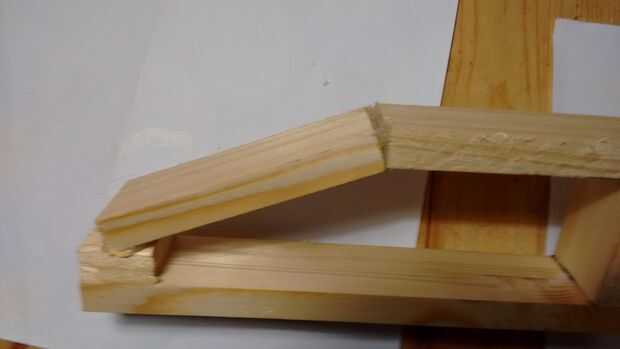

Cuando todo está bien, en primer lugar marcar la posición de los dos montantes verticales de 5 cm, prestando atención de no hacerlos se superponen a cualquiera de los switches. Durante el diseño he hecho también un diagrama de las partes "internas" (se puede ver la foto de arriba) incluyendo montantes, para determinar exactamente su posición. Utilizando algún pegamento montar crosbars superior e inferior con los dos montantes y prensa junta durante unos minutos, luego utilice 4 tornillos para madera para fijar definitivamente. Otros dos tornillos para madera se utilizan para fijar los bloques laterales, luego con solución de pegamento caliente las secciones diagonal inferiores y listo.

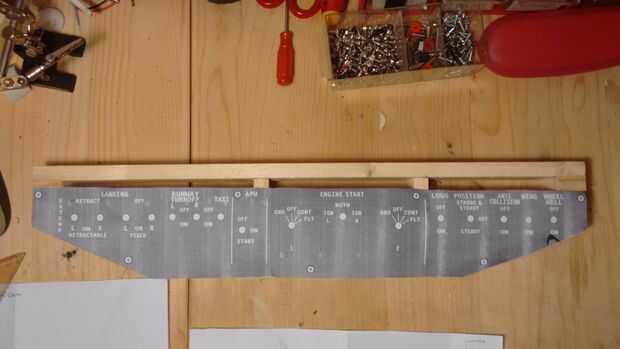

Al final revise de nuevo si la máscara de papel encaja correctamente con el marco de madera.
