Paso 1: Cortar las formas con el Othermill

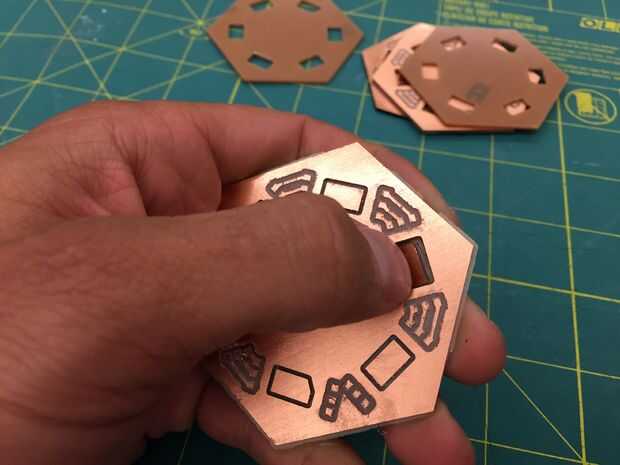

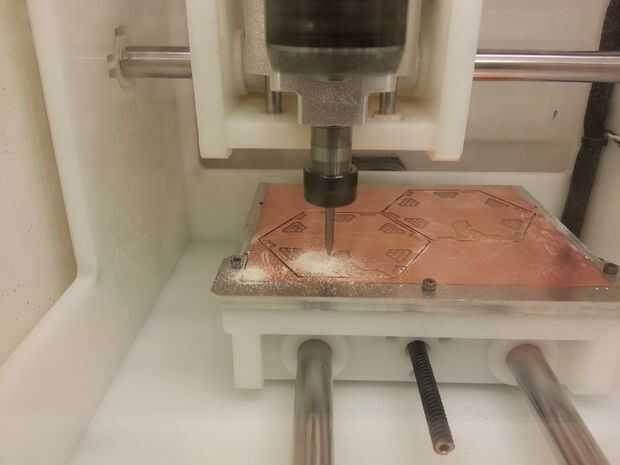

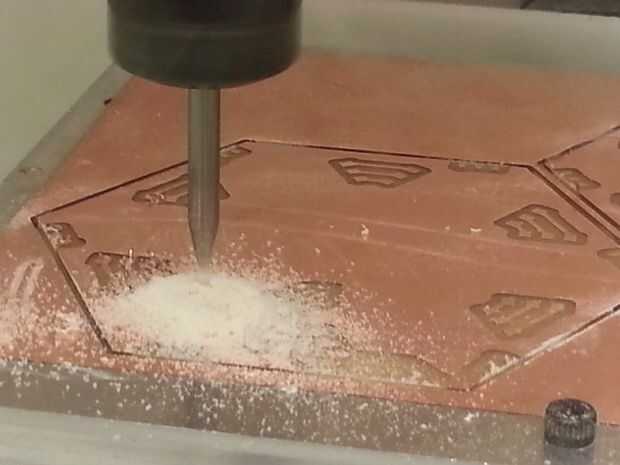

Esto es un poco más complicado debido a una limitación en el software de Othermill. Tenemos que cortar una serie de pentágonos y hexágonos. El molino se supone cortar completamente a través de la placa de circuito para el principal contorno de la forma del Pentágono o hexágono sí mismo, pero también debe cortar varias ventanas dentro de la forma principal en que brille el LED. Por alguna razón, la Othermill software es incapaz de reconocer esquemas que se adjuntan dentro de otro esquema, así que mi trabajo alrededor fue que tuve que usar dos archivos separados a cubrir juntos.
He decidido crear la bola del disco de la forma de un balón de fútbol que técnicamente se llama un icosaedro truncado. (http://en.wikipedia.org/wiki/Truncated_icosahedron) Esto significa que toma 20 hexágonos y 12 pentágonos para crear la bola entera. Esto toma mucho tiempo hacer este de muchas formas. Es imposible hacer sólo la mitad de la bola ya que la bola de discoteca se monta generalmente cerca del techo y la gente no ve la parte superior. Esto ahorraría alrededor de la mitad de sus materiales y horas de tiempo de corte, pero si quieres hacer lo completo, no deje que me lo! Se observo que existe también una considerable cantidad de soldadura involucrado, así que usted sería cortando en medio también. Podría siempre va a hacer la mitad, ver cómo va y hacer la otra mitad si eres hasta.
Los dos conjuntos de archivos de una de las formas en la carga en el software de Othermill. Recomendaría solamente carga el conjunto de archivos de una forma a la vez para evitar confusión y cortes potencialmente incorrectos. He creado un rectángulo de registro corte en la esquina inferior izquierda de los dos archivos de cada juego porque este es el rincón donde el software de bases de la orientación de. Si se alinean arriba, deben ser forradas hasta general.
La orden que usted elija para hacer los cortes es muy importante!

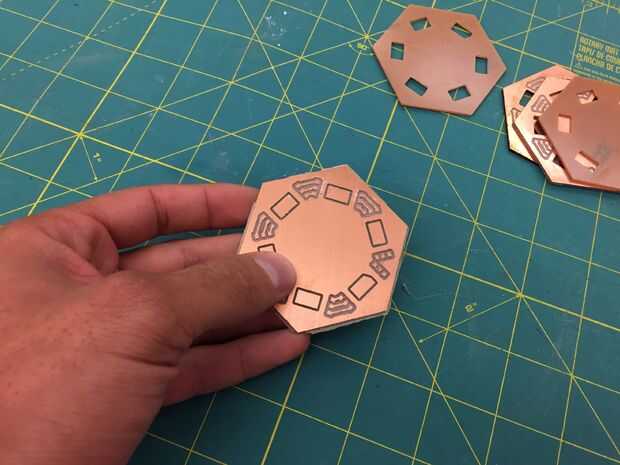

Primero: cortar los circuitos de

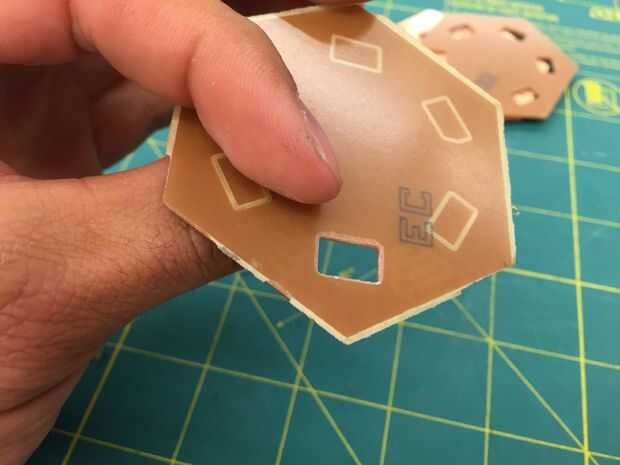

Segundo: cortar las ventanas interiores (los rectángulos pequeños múltiples dentro de la forma sí mismo donde brille el LED)
Tercera: cortar los contornos de las formas
