Bola del laser (9 / 12 paso)

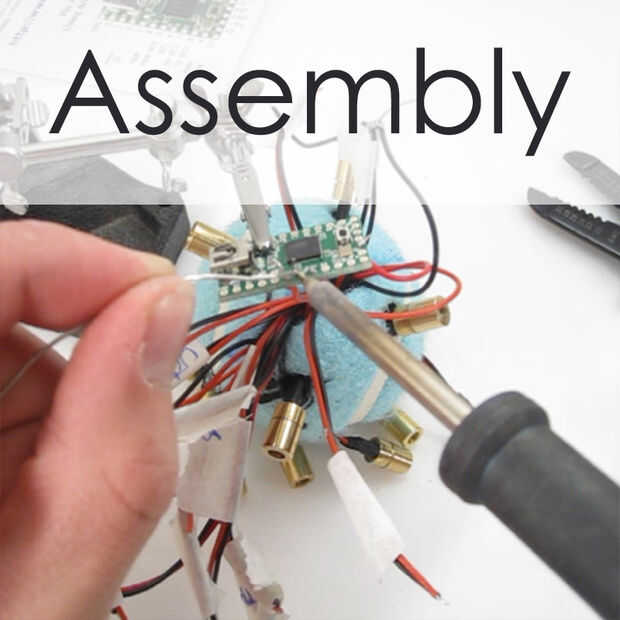

Paso 9: montaje

Overview:
El proceso de montaje es muy simple y sucintamente demostró en el video. Los siguientes pasos básicamente tutorial el proceso mostrado en el video. También he incluido algunos consejos útiles en la parte inferior de esta sección que ponen de relieve algunas de las zonas difíciles.

Instrucciones de montaje:

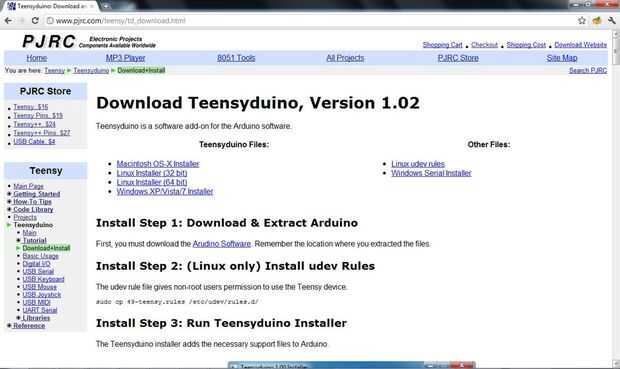

1. Descargar e instalar el software de la Teensyduino (enlace)

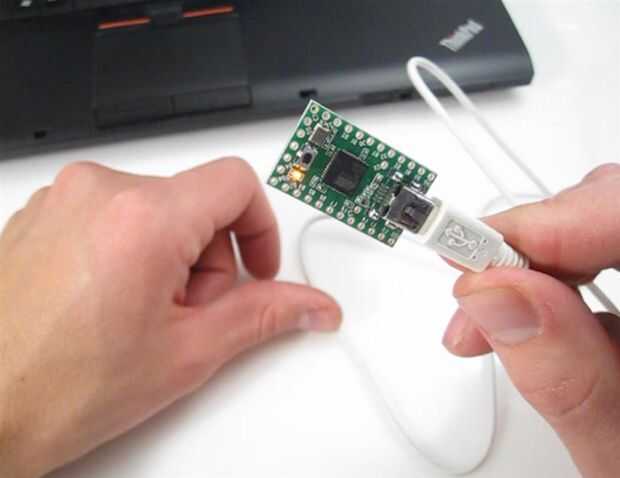

2. Descargar código de fuente de Laser bola y subir a Teensy (enlace)
3. Cargar la batería de polímero de iones de litio
4. Desmontar módulos láser
5. Perforadora de tres hoyos de rejilla de difracción (diámetro ~6.3mm)

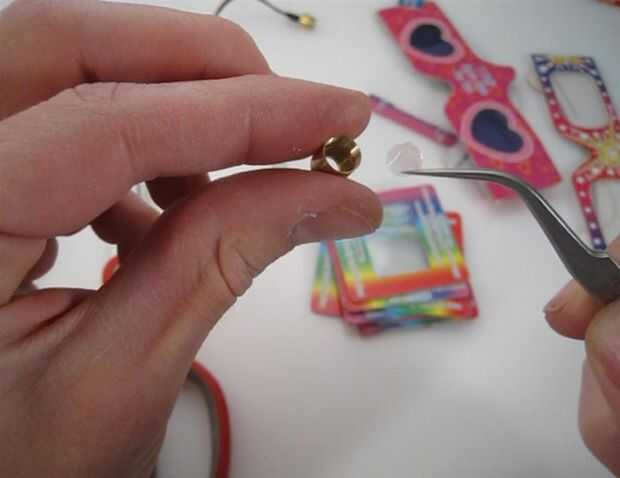

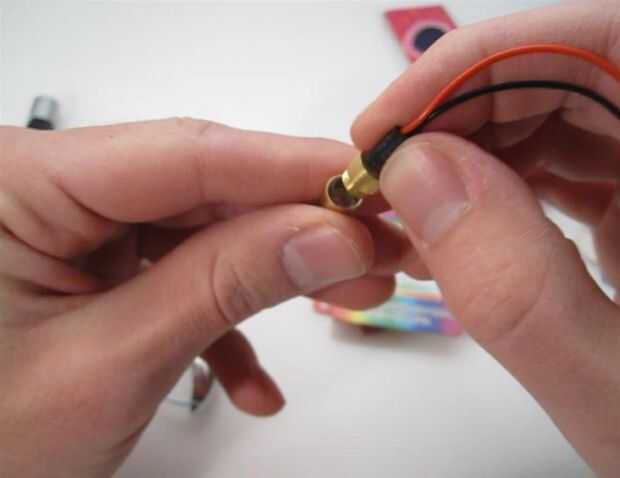

6. Introducir piezas de rejilla de difracción en tapas de módulo láser y volver a montar

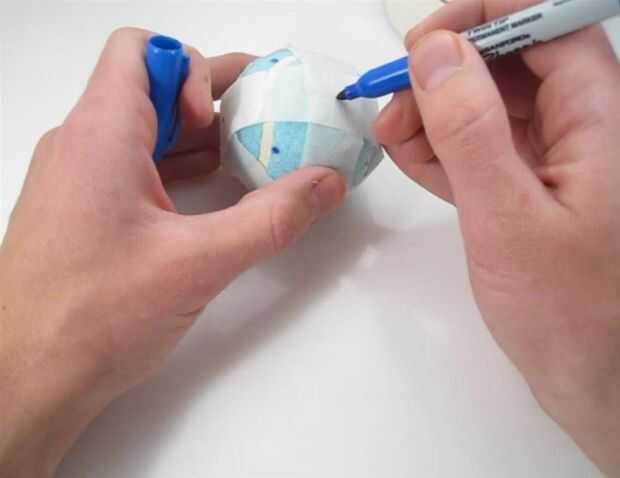

7. Marque los agujeros de láser en pelota de tenis con las líneas de guía de la cinta adhesiva y marcador (14 agujeros de láser)

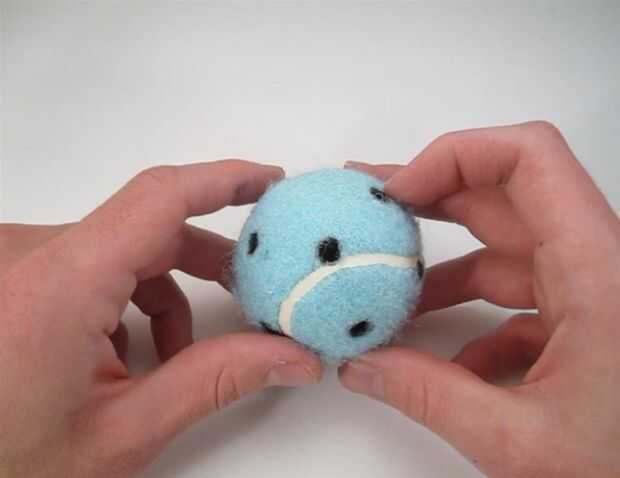

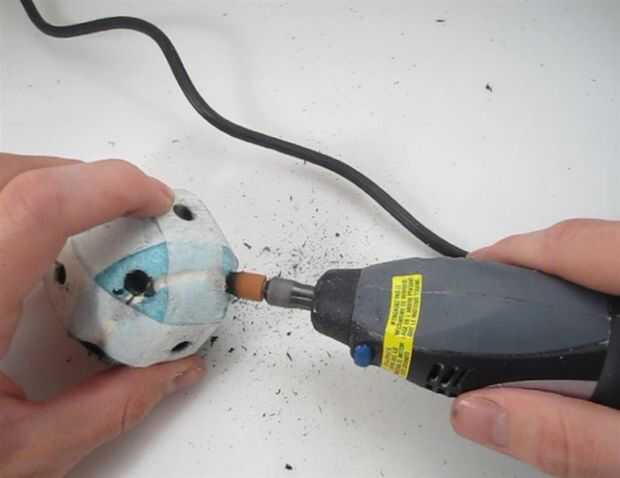

8. Agujeros de láser de Dremel en pelota de tenis (ø 8mm)
9. Tenis limpio de la bola (no se muestra en el video)
10. Marque y corte la abertura principal (~2.5 en)
11. Inserte la batería

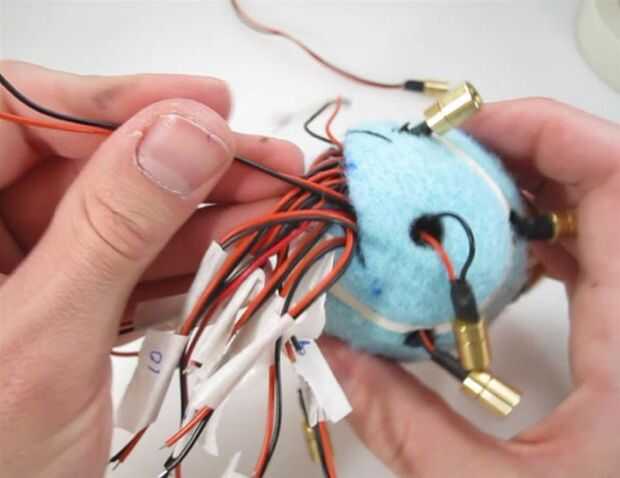

12. Láseres del hilo de rosca y etiqueta su posición (pero no presionan en todo)

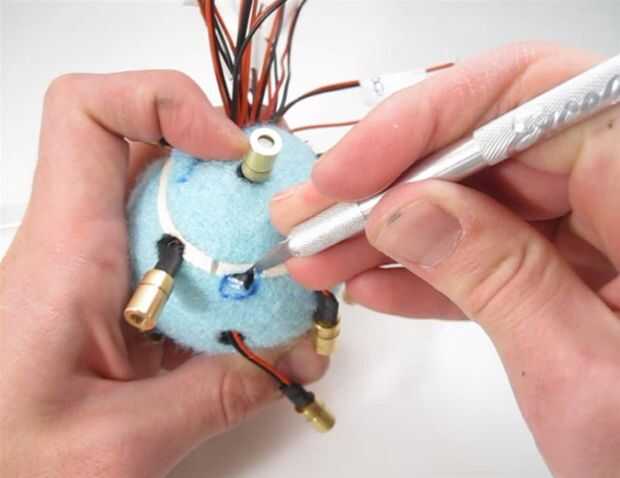

13. Corte el agujero del receptor IR (~ 5 x 7 mm) (no se muestra en el video)

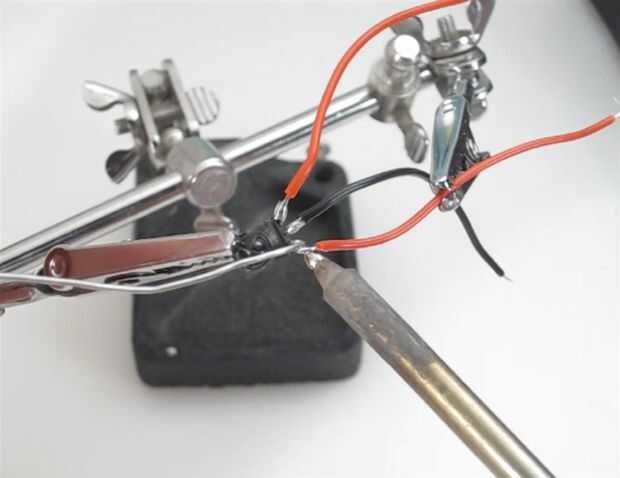

14. Soldar cables al receptor IR
15. Receptor IR del hilo de rosca

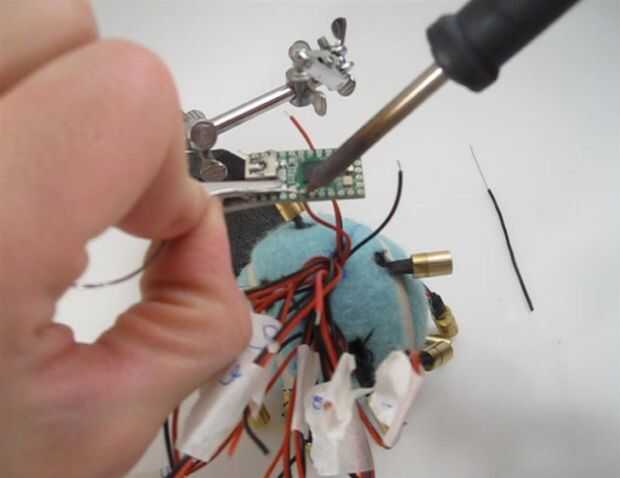

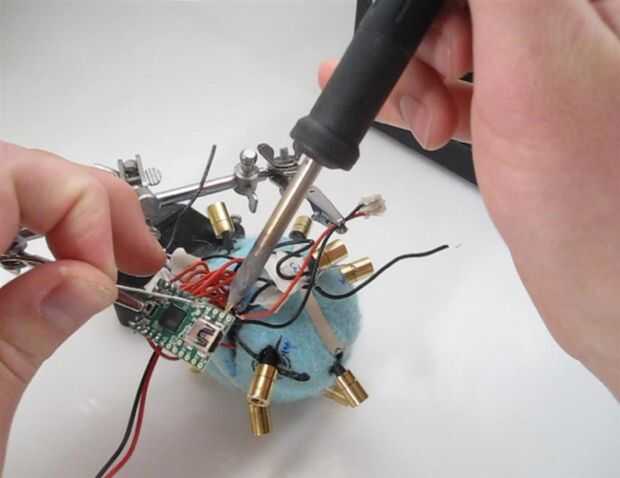

16. Soldadura láser para Teensy

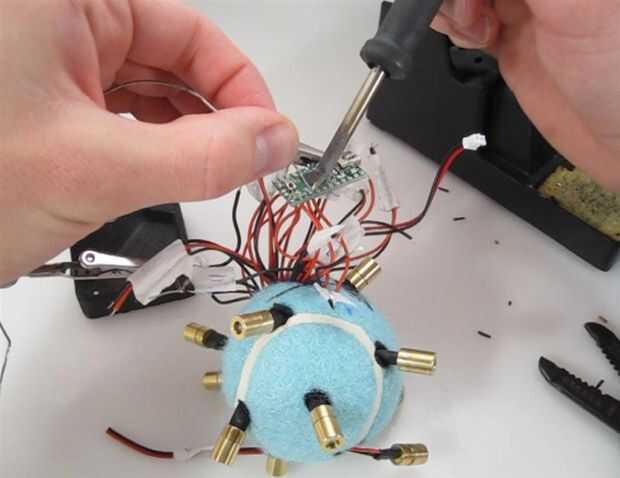

17. Sensor IR para Teensy la soldadura
18. Soldar conector JST Teensy (+ 5V y GND)

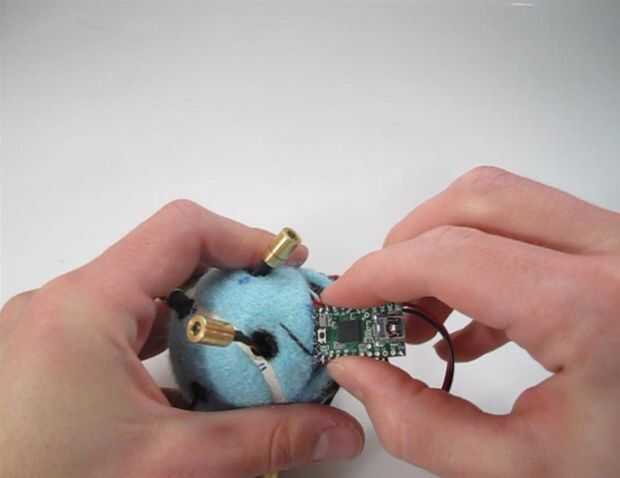

19. Teensy meneo en pelota de tenis
20. Enfocar el láser mediante el ajuste de la tapa (no se muestra en el video)
21. Pulse lasers en agujeros láser
22. Conectar Teensy JST con batería JST para encender la bola Laser

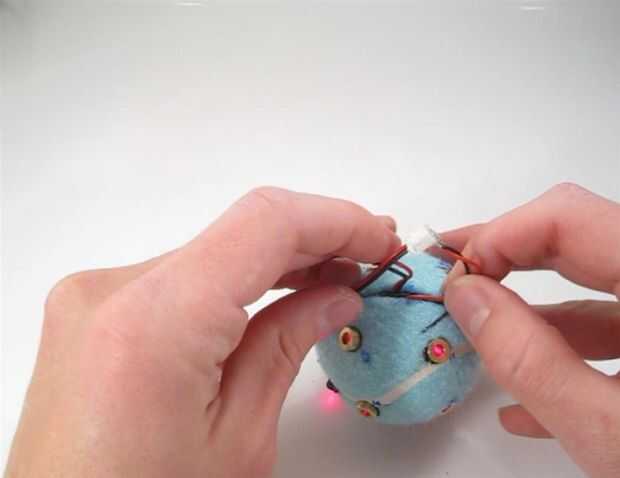

23. Conector JST de meneo en la pelota de tenis

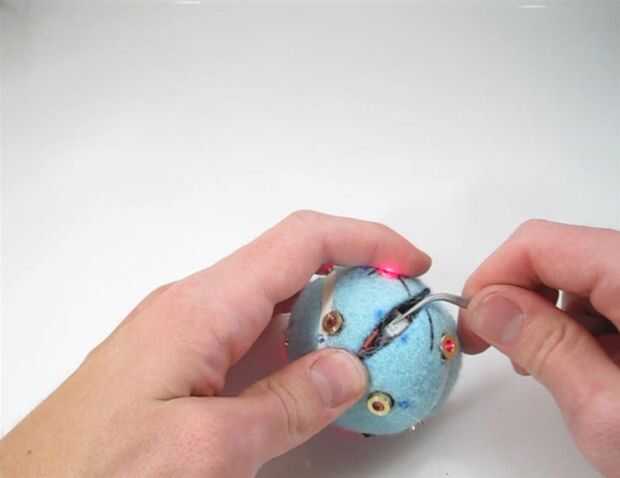

24. Utilizar control remoto para cambiar los patrones de láser bola
25. Impresiona a tus amigos!

Easy peasy lemon squeezy.

Consejos útiles:

• La perforadora de tres orificios se consigue atorado en el marco de la rejilla de difracción tan cortar la rejilla de difracción de la estructura antes de perforar tres agujeros.
• La rejilla de difracción se encuentra entre la lente y la tapa no la lente y la primavera.
• La herramienta Dremel probablemente no es la manera ideal de cortar la pelota de tenis. El caucho tiende a derretir si el pulido cono es hecho girar a ayunar. La cinta le ayudará a prevenir esto y evitar la pelota pegajosa de salpicaduras en el lugar.
• Es útil marcar las ubicaciones de los orificios con el marcador y el láser conduce (con cinta y marcador) para tratar de cortar tanto cable como sea posible y a la figura hacia fuera cómo desea dividir en el Teensy.
• Dividir las posiciones de láser en hemisferios para soldarlos inteligentemente y evitar bloqueos de cable.
• Dividir los cables de tierra de láser en dos autobuses para evitar que una gota de soldadura grande.
• La soldadura V + plomos de los láseres a cualquiera de los pines de entrada-salida Teensy. Los pernos pueden entonces 'activarse' en software. Había soldado los catorce láseres a pin # 4,6,7,8,9,10,12,13,14,15,16,21,22,23).
• El receptor de IR a uno de los pines de interrupción en el Teensy (pin 5,6,7,8) que usar una interrupción para detectar el IR remote en el lugar de votación solo continuamente el receptor de la soldadura.
• El recomienda hacer la principal apertura ligeramente más grande que el ancho de la batería para dar más espacio para exprimir en los cables.
• Poner la batería en primera! Será muy difícil conseguir allí si los cables laser están en el camino.
• No presione los láseres todo lo de antes de insertar el Teensy. Probablemente se romperá un plomo
• Usé algunos hotglue, en lugar de cinta de termo retráctil, para aislar las conexiones de soldadura en el láser y receptor de infrarrojos y para reforzar las uniones de soldadura
• Hay no fácil camino para conseguir el Teensy y plomos en la pelota de tenis. Tómese su tiempo y tratar de no poner mucho estrés en los componentes.
• Asegúrese de insertar el Teensy con puerto USB cerca de la abertura en caso de que desee reprogramar más adelante.
• He utilizado conectores JST como un cambio físico pero probablemente hay una forma para hacerlo más compacto.
• Encender la bola laser al intentar pulsar en los láseres para ver si se rompe alguno de los cables. De esa manera usted puede arreglarlo antes de que le pegan con una bola de láser con un láser roto.
• Enfocar el láser antes de pulsar en. La lente debe colocarse con la tapa/del resorte. Usé un poco de hotglue para sujetar la tapa en su lugar después de enfocar.
• Allí es probablemente una buena manera de sellar la principal apertura pero básicamente lo he dejado como una costura para acceder a las tripas en el futuro
• No estoy seguro de lo que es la mejor manera de reprogramar el Teensy después su sido insertado. Acceso al puerto USB está bien pero pulsando el botón de reinicio no es.
• Prueba de la bola Laser después de soldar, pero antes de insertar el Teensy y láseres. Cuanto antes de que se captura cualquier láser muerto mejor.

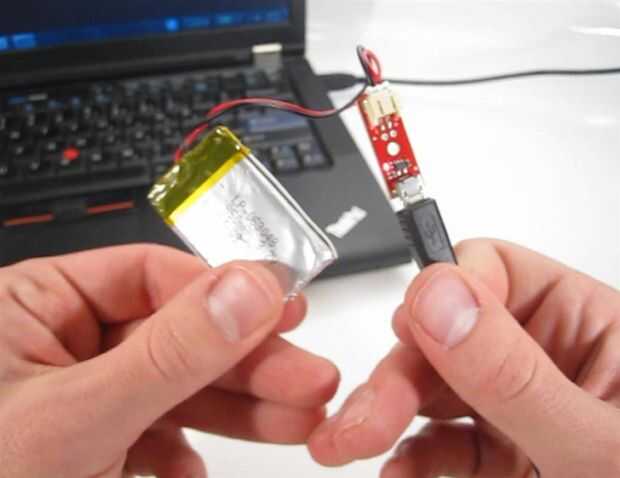

• Para recargar la pila: Retire los conectores JST de la pelota de tenis, desconecte la batería de la JST Teensy y enchufe el cargador de Li-Ion JST. Luego enchufe el cargador de Li-Ion en un puerto USB/cargador con el cable USB adecuado.
