Paso 4: Cabrestante de elevación
![]()
![]()
![]()
![]()

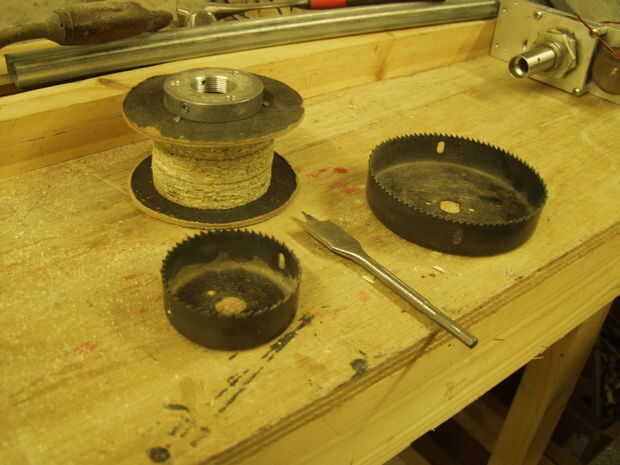

Esto era algo que ya tenía y todo lo que se necesitaba era una polea grande para el eje. Esto se hizo de varios discos de corte de madera aglomerada con un conjunto de sierras y enclavada juntos. El orificio central fue ampliado para encajar el eje de salida con una broca de 20mm. Un collar metálico que se atornilla a la base del eje impulsor fue clavado en el extremo de la pila y fija con 3 tornillos en el cuello. La superficie de corte del conglomerado quedó áspera para mejorar la fricción de la cuerda. la polea es tiempo suficiente para que la cuerda simplemente rastrear a lo largo de la atracción resulta así que la cuerda no debe tener demasiado gastada por la superficie rugosa.
2 ojos se atornillan en la parte superior de la silla de montar detrás de la pista de la cuerda que se atará a. la cuerda entonces hizo una vuelta alrededor de la tracción del motor y luego fue continuada hasta un tirón libremente móvil, a través de otro tiro libre. detrás abajo otra vez y atado para el contrapeso.

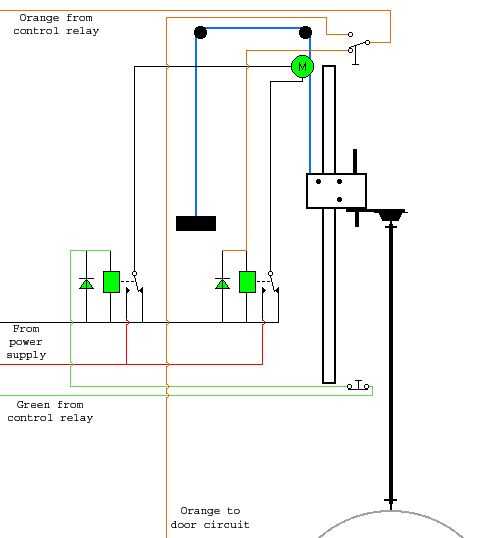

¿Ver imagen? diagrama de cableado para relés de cabrestante y el motor.

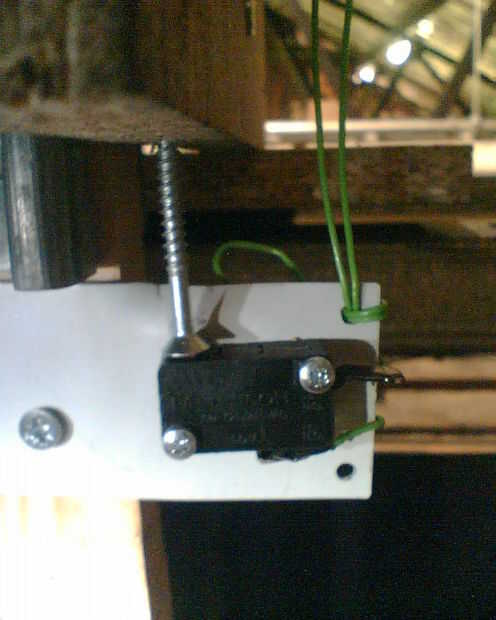

2 tornillos fueron utilizados para activar la parte superior e inferior de la carrera.

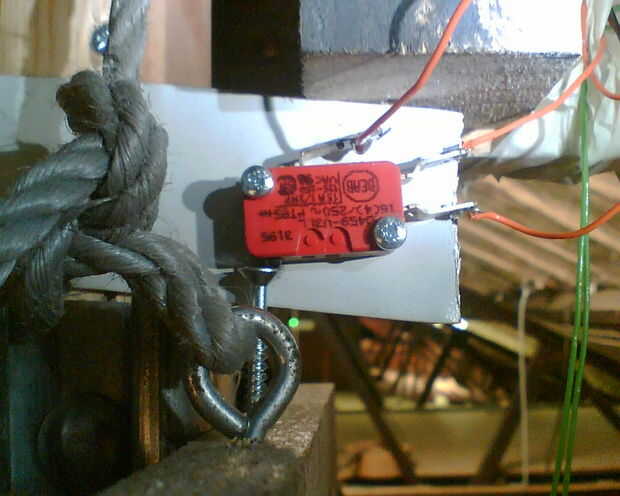

Nota, el interruptor de límite superior deben ser un cambio sobre tipo, para que las puertas pueden ser cerrado
después de la bola ha salido del camino.
