Paso 8: Añadir el módulo de la pantalla y el Sensor de temperatura
Si bien es divertido tener diferentes luces de colores que indica los rangos de temperatura, una lectura más precisa verdaderamente satisface al nerd interior (y exterior) y es necesario para mostrar humedad. El módulo de pantalla gráfica monocromática no sólo permite pero puede también manejar algunos extras como los copos de nieve cuando las cosas caen por debajo de congelación o cualquier otra animación monocromo...

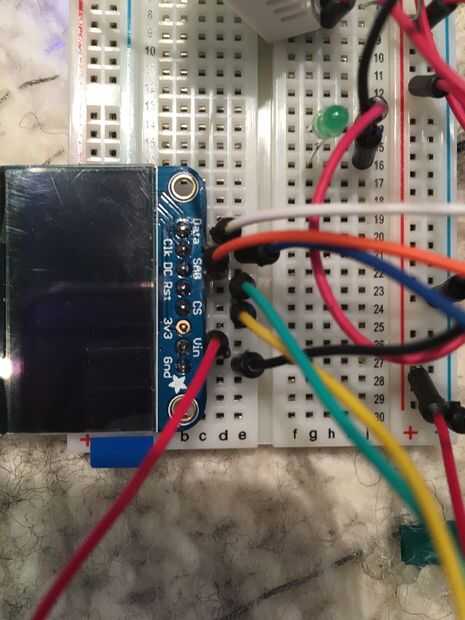

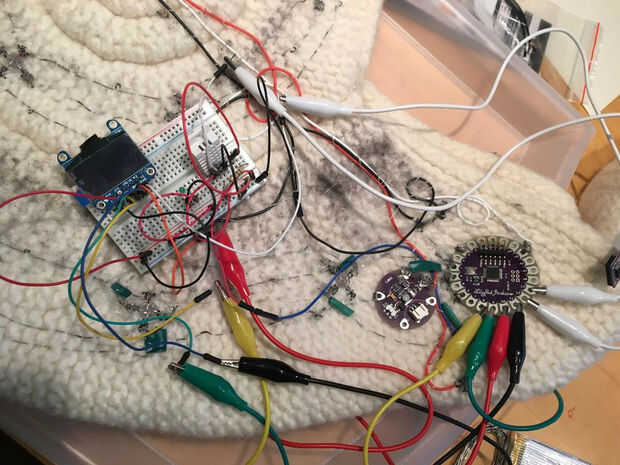

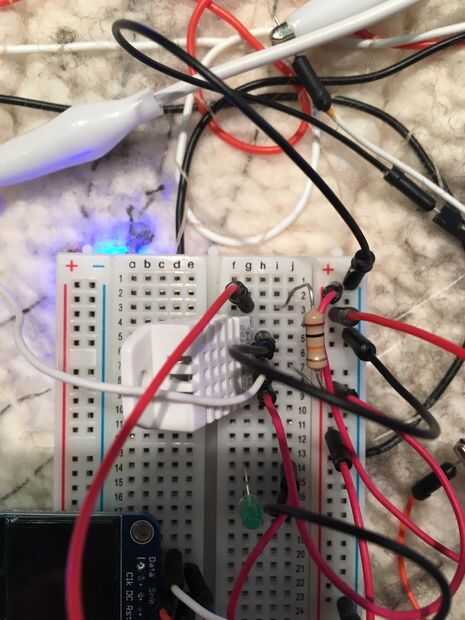

El módulo sensor y pantalla se prueban primero con un protoboard utilizando la misma fuente de energía como la tarjeta principal de Lilipad (las luces permanecen en su propio circuito - combo LiPower/batería). Ver el esquema anterior para más detalles.
Una vez que todo funciona - algo que sin duda requiere múltiples rondas de retoques (una botella de Merlot ayuda a aliviar el dolor y es muy recomendable aquí) el hardware se instala en la bolsa.
En primer lugar cortar un pequeño trozo (5 x 10 pin) de protoboard y el sensor y un resistor de 10K en lugar de la soldadura. Fue fundamental para este proyecto a mantener este componente tan pequeño como sea posible por lo que encajaría en el centro de la espiral de lo Nautilus. Soldar los cables de silicona a los pines de alimentación, tierra y datos y pase los cables desde la parte delantera de la bolsa a la espalda. De manera similar el módulo de la pantalla es soldado a los cables de silicon e instalado en la bolsa (los cables son empujados hacia atrás antes de coser el módulo de abajo.
Los cables de silicona que se unen al sensor y módulo de la exhibición son soldados a los pines apropiados de Lilipad y LiPower (una pequeña cartulina debajo de la placa es suficiente para proteger los tejidos contra el calor de la soldadura).
Utilizar el esquema como referencia ya que las fotos son un poco mucho!
