Paso 1: Tenemos que hacerlo juntos
Ir a la siguiente:

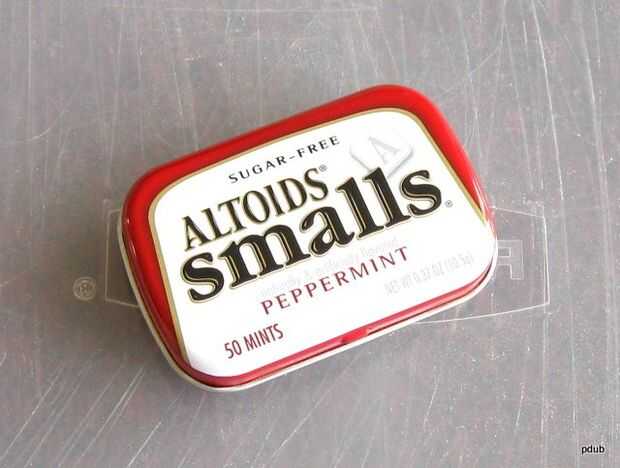

Envase de Altoids Smalls (uno nuevo con la tapa con bisagras)
Cargador del teléfono de la célula de energizer "Energi To Go" con adaptador adicional
Cargador de pared Motorola

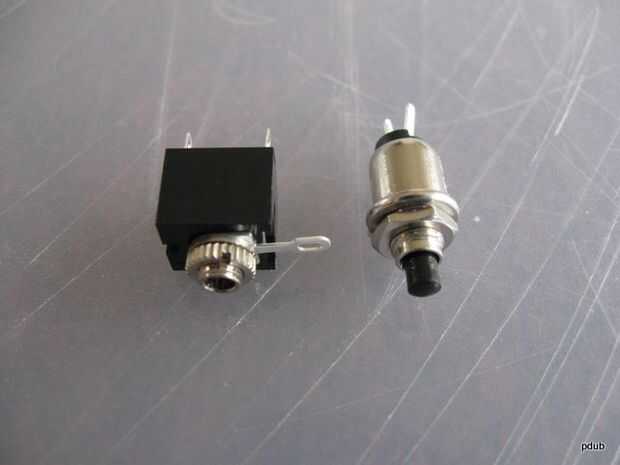

montaje de panel mono jack de 3/32"
Interruptor SPST NO empuje momentáneo
Sostenedor de batería tipo N
Batería Energizer A23
gancho encima del alambre
de la soldadura
tubería del encogimiento del calor
diversas herramientas de
En primer lugar, gracias a Kipkay para su Instructable ([ hack de batería de 12 voltios]) acerca de cómo desensamblar A23 12v baterías para cosechar las células de la moneda dentro. Funciona mi circuito de tres de estas células de la moneda y después de pagar $1,88 (sigue el mismo precio como se muestra en su instructivo) para un paquete de 2 de A23s, tengo 13 células a otros proyectos de energía deja de copia de seguridad de éste. Sus necesidades de voltaje pueden variar, sin embargo. Me han dicho algunas cámaras necesitan menos voltaje, pero mi cámara requiere más de 3v para accionar el mando a distancia (4, 5V funciona muy bien). De cualquier manera, esto es una manera ridículamente barata para alimentar algunos circuitos muy pequeñas. Bueno, uno, Kipkay!
[Por alguna razón el enlace arriba Instructable de Kipkay "12 voltios Batería Hack!" no se incruste. Alguien me puede decir ¿por qué? En esto me he encontrado con enlaces específicos en el pasado. Muy frustrante.]
Miau, simplemente crear un USB control remoto para accionar el obturador de una cámara de modded CHDK no necesita todas estas cosas. Sin embargo, me gusta tener cosas que pueden tirar deber doble si es necesario. Voy a explicar:
Multitarea: Utilizando el mismo cable para cargar mi teléfono en el campo.
Recogí un energizante "Energi To Go" cargador en una tienda que iba fuera del negocio y tenía todo el espacio. Si fuera genial habría hecho un boost de menta, pero la unidad fue barata y aquí ahora mismo, dos aspectos muy potentes de mi toma de decisiones del proceso. Y además, nunca he sido cool antes de y no voy a empezar ahora! De todos modos, vino con un adaptador para cargar mi Palm, así como otro tipo de teléfono. Hubiera tenido que comprar otro conjunto para el enchufe para cargar mi teléfono Motorola.
Un circuito especial o software es necesaria para forzar un teléfono Motorola a modo de carga (al menos para mi). Decidí usar el cable de un cargador de Motorola tengo en buena voluntad para resolver fácilmente ese problema. Ya tenía un cargador de repuesto que utilizo en una parte diferente de la casa, pero en el fondo de comercio fue sólo 99 centavos, así que lo recogí de todas formas para hackear para este proyecto. Si no tiene uno o no puede encontrar uno en una tienda, el enlace de arriba los tiene por 79 centavos (+ unos cuantos dólares de envío). Estas cosas están en todas partes, sin embargo. Usted debe ser capaz de conseguir sus manos en uno si no tienes un extra una colocación alrededor en su armario. Pero digress... De todos modos, el cargador de pared 'Moto' propietario tiene el circuito integrado en el mini USB enchufe y por lo tanto soluciona el problema de conseguir el teléfono para cargar realmente. Aquí y
son páginas incluyendo más información sobre conexiones USB cargadores motorola si usted quiere hacer su propio. Uso de un adaptador de Energi To Go modificado permitirá a que mi nuevo cable trabajará para accionar el obturador de mi cámara, así como cargar mi celular. YIPPEE!
Para hacer mi cable compatible con la cámara remota, estoy agregando a un conector de 3/32" para el control remoto. Yo soy uno de los adaptadores de Energi To Go no utilizados para el cable USB (discutido más adelante) empalmar el cable puede entonces utilizarse para mi cámara remota, así como para cargar mi celular en el campo. No puedo decirle cuántas veces he olvidado poner mi teléfono en el cargador antes de un día. Esto me permite estar preparado sin agregar muchos elementos a mis bolsillos.
