Paso 2: Discusión de RSSI
El recibió señal indicador de potencia (RSSI) es una medida de la energía de los paquetes entrantes. Esto significa que como la señal viaja distancias más. la señal se atenuará y disminuirá el valor RSSI. Esto también significa que si los módulos están separados por un obstáculo (muro) o si el paquete entrante rebota alrededor (reflexiones) antes de golpear el XBee, entonces también se atenuará la señal y también disminuirá el valor RSSI. Esto a menudo conduce a datos ruidosos y poco confiables. Pero hay esperanza. Mientras que probablemente no podemos conseguir grano fino detalle de distancia, podemos provocar información de grano grueso: "son los módulos relativamente cercano o relativamente lejos?"

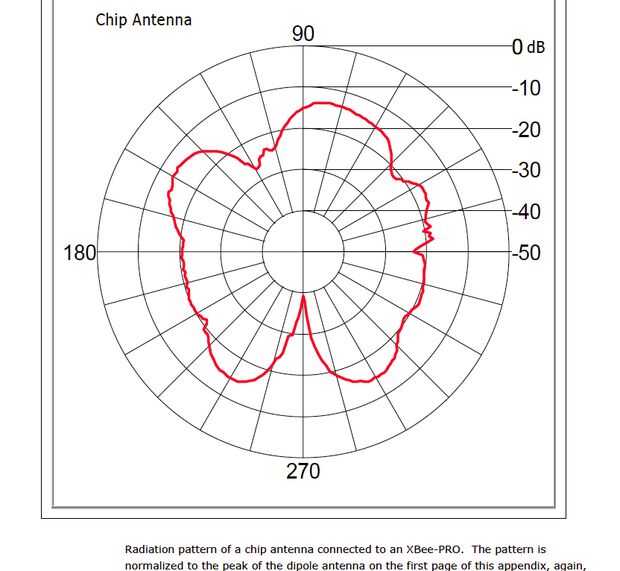

La imagen adjunta muestra los valores RSSI en función del ángulo para los módulos XBee con la antena de la viruta. (Para otras configuraciones de antena consulte el Manual de antena del módulo de RF). Como se puede ver, el patrón es altamente anisotrópico y habrá que esperar que la orientación de la XBees afectará grandemente el valor RSSI.
También he contactado Digi y preguntó si mandan datos globulares para mostrar el patrón de radiación en 3D. Lo posteo aquí cuando lo recibo.
