Paso 3:

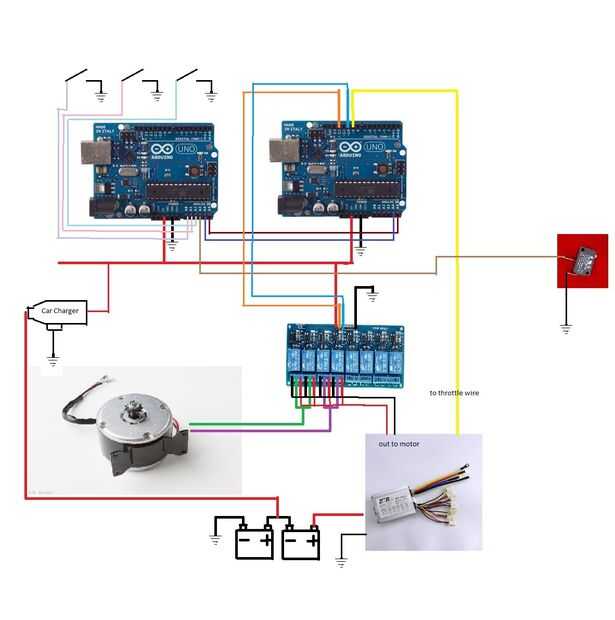

Este es un esquema simplificado de mi configuración. Básicamente, podría hacerlo con uno Arduino - la razón por la que decidí usar dos, fue para que una funcionaría como un generador de sonido (para jugar el Holodeck de Star Trek puerta sonido cuando la puerta está abierta o cerrada). ya que necesitaba más pines que estaban disponibles en un arduino con un escudo de mp3, decidí unir dos de ellos y utilizar la biblioteca de cable para la comunicación entre los dos. No tienes que usar la placa de 8 relé como lo hice - de hecho, usted puede utilizar dos relés, sólo que tienen bobinas de 5v y los contactos están clasificados en por lo menos 24vdc a 20 amperios. en mi configuración, usé 4 relés (porque sólo está clasificados en 10 amperios cada uno, por lo que yo les cableado en paralelo para duplicar el amperaje). esté preparado para que ellos a "atascarse" al menos una vez durante los dos primeros usos---después de que, no se atascan de nuevo. un rápido golpe con la culata de un destornillador, despegar después, no debería haber ningún problema.
