Bolsillo de protesta (un amplificador LM386 en una caja de batería de 9v) (16 / 18 paso)

Paso 16: La carcasa parte 7

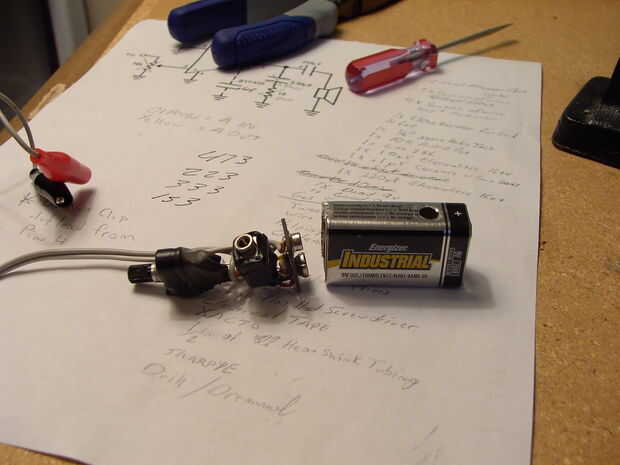

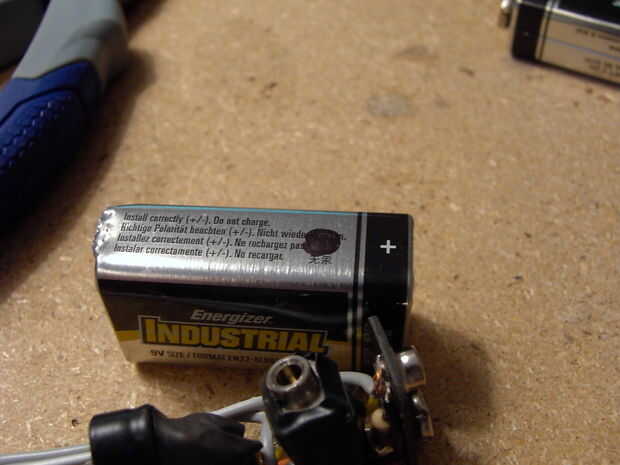

Mantenga el circuito contra la caja de lado puede eyeball donde perforar un orificio para los auriculares y márquelo con un rotulador, hay una costura a la cáscara de la batería por un lado, use el lado con ninguna costura o la cáscara no puede mantener Unidas durante la perforación.

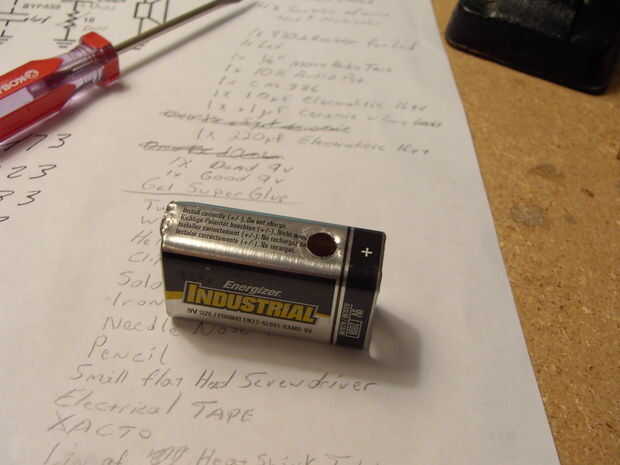

Salir la broca de taladro y 3/16 de pulgada y taladre el agujero donde se marcó.

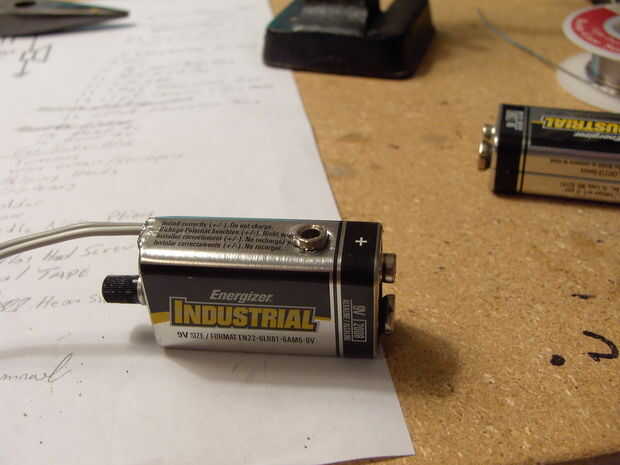

A continuación rellene el circuito en la cáscara de la batería de 9 voltios, los terminales deben estar en el extremo que no doble hacia arriba cuando se toma la batería aparte.

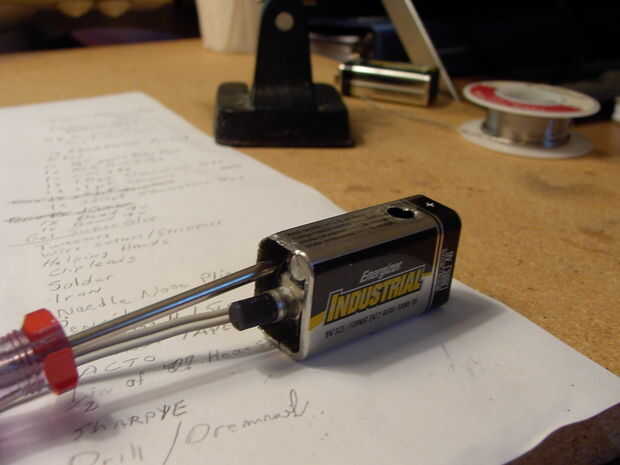

Utilice su pequeño flathead destornillador con cuidado meter los auriculares a través del orificio en el lado de la caja. Añadir una gota de pegamento alrededor del borde exterior del agujero y el gato para mantenerlo en su lugar por ahora.

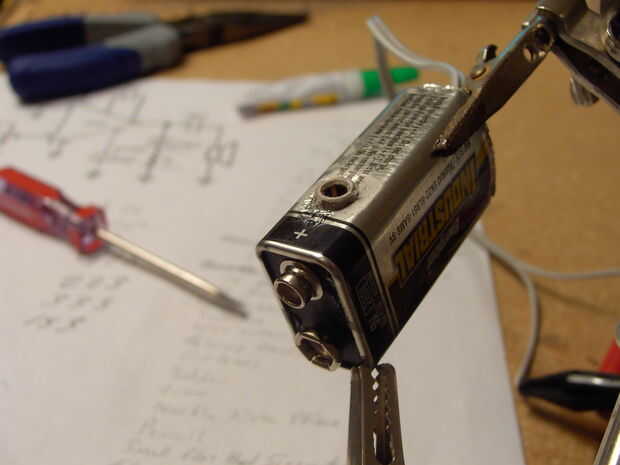

También aplique un cordón de pegamento alrededor del borde del extremo terminal de la carcasa de la batería, utilice sus alicates de punta para mantener los terminales firmemente contra la cáscara, también para mantenerlos en su lugar correcto por ahora.

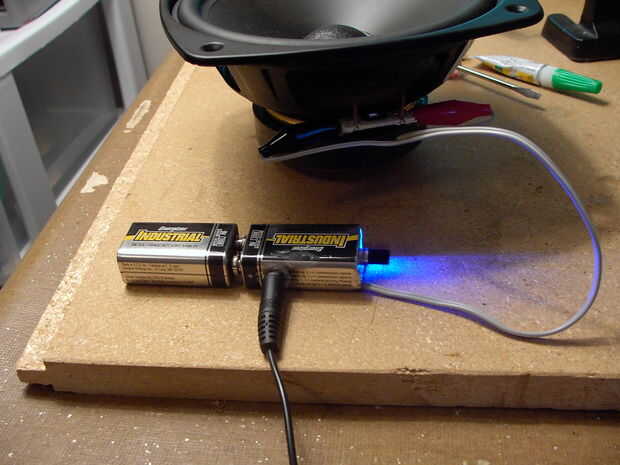

Finalmente lo he comprobado y todos otra vez para asegurarse de que no accidentalmente hizo romper o algo corto mientras empuja los auriculares con el destornillador.

Ser consciente que lo único que los terminales de alimentación y los auriculares jack en su lugar es una tira fina de pegamento, pero bueno para hacer un examen final porque el siguiente paso es encajonar la cosa en un ladrillo de plástico
