Paso 6: Biulding la parte del amplificador 4
Este es uno de los pocos elementos (aparte de la fuente de energía) que necesita para tener terminales bastante largas, y más artículos rescatados tienen cables muy cortos más a menudo el espesor de la placa y no mucho más.
Necesitamos los cables largos porque el componente sí mismo se monte en el lado de la olla / chip combo y necesita hacer contacto con los pernos de 7, 4 y 2 que están en lados opuestos de la viruta.

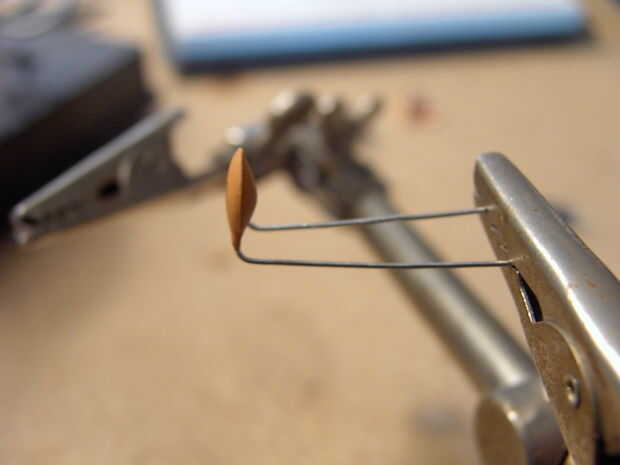

Primero tomar su aguja alicates de la nariz y mantenga la tapa lleva en ellos tan cerca de la base como sea posible sin agrietarse la capa exterior, a continuación, dobla la tapa hacia arriba en un ángulo de 90 grados.

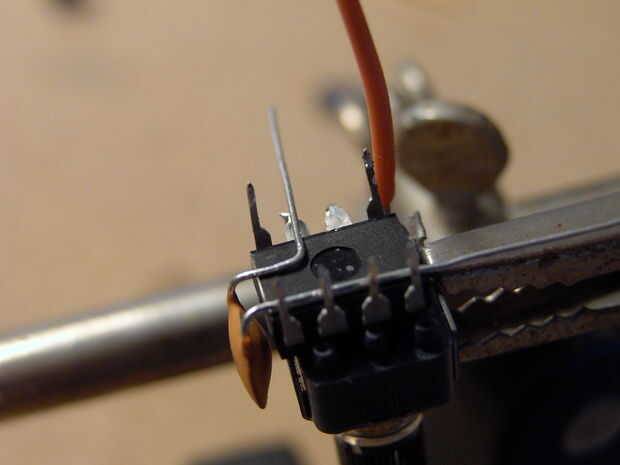

A continuación colocar la tapa en la parte inferior del chip LM386, donde la parte del disco de la tapa descansa sobre el extremo punteagudo twards el mismo extremo que pines 1 y 8 de la amp y la perilla de la maceta hacia arriba.

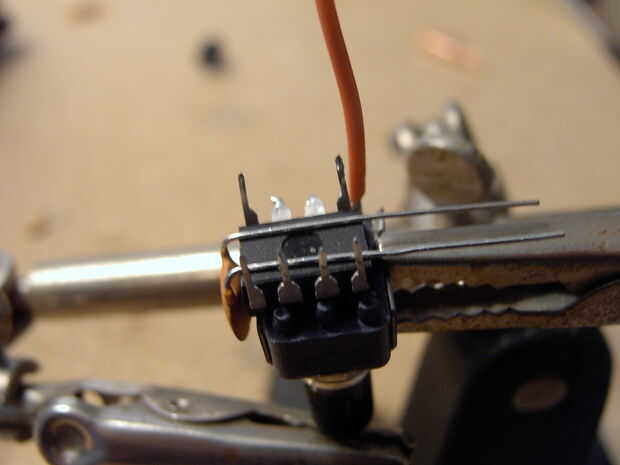

Entonces usando su alicates de punta o pinzas como una rotura, doblar un cable de la tapa para aparearse para arriba con el pin 2 del chip.

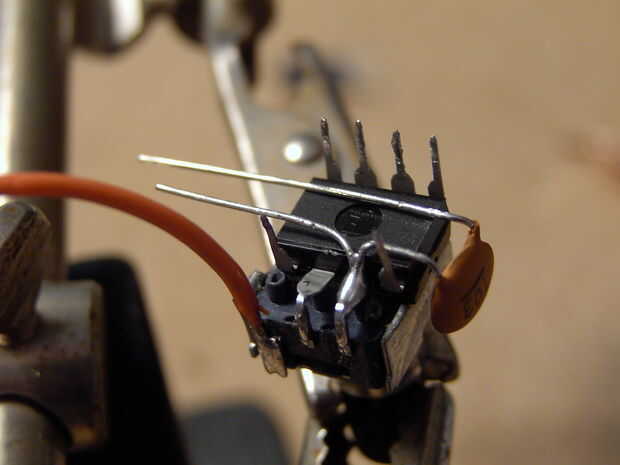

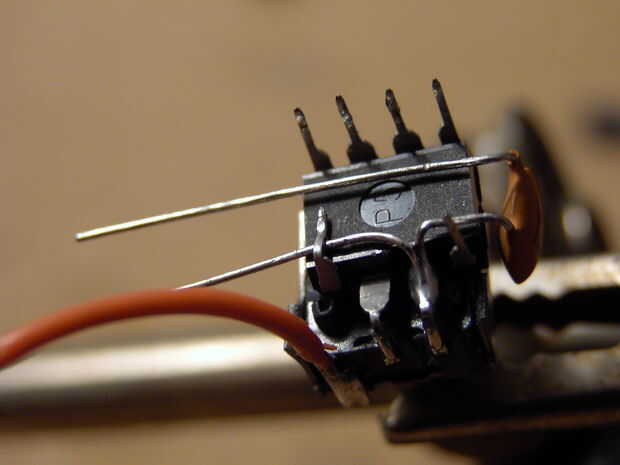

Ahora la tapa de plomo alrededor en forma de U y el lazo de la U al pin 2 de la soldadura. Una vez soldadas doblar el restante plomo así se aparea para arriba con el pin 4 del chip

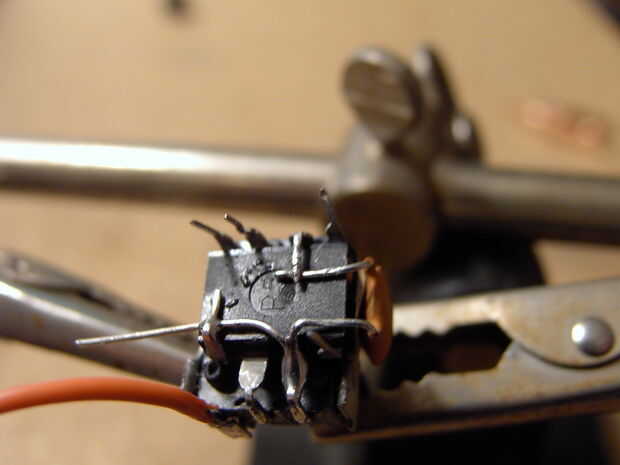

Finalmente doble pin 4 del chip sobre el plomo restante en el vientre de la viruta, luego de la soldadura y el exceso de clip
Te prometo que fue la parte más complicada de todo el proyecto!

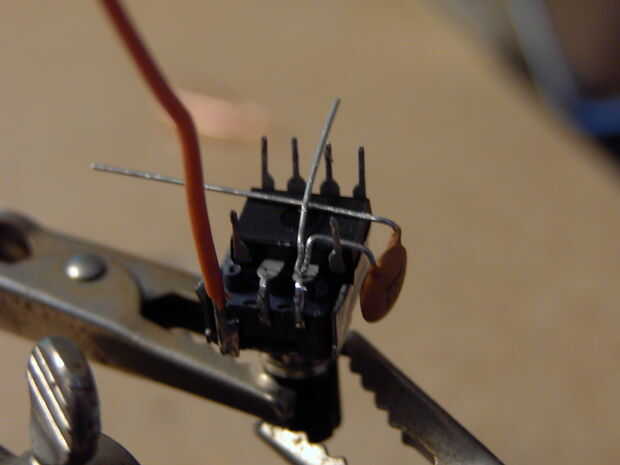

El otro cable de la tapa simplemente doblarse perno 7 en la misma forma como perno 4, soldadura y clip del plomo
