Bolsillo ESP8266 estación meteorológica [No ThingsSpeak] [batería] (3 / 11 paso)

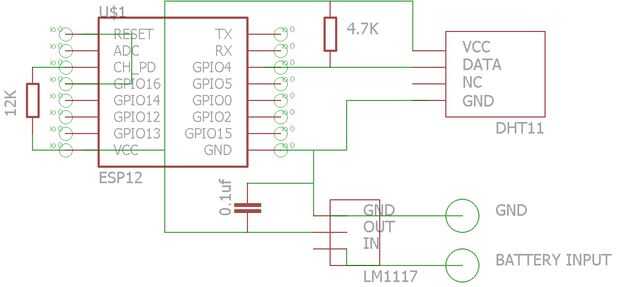

Paso 3: esquema

Por lo tanto, últimos años comprendí la potencia del esquema.

Por lo tanto es necesario darle esto a mis espectadores, para una mejor comprensión. Este esquema tiene el mismo diseño como en el diseño de PCB. Por lo tanto cualquier organismo que no tiene ninguna facilidad para fabricar PCB de ti mismo entonces vas normalmente a través de este esquema y hacer su de propia en un protoboard o esquema. :)

Aquí están los puntos de conexión en ESP8266:

GPIO16 > restablecer

CH_PD > VCC

GPIO 4 > DHT11 - Pin de datos

GPIO15 > GND

VCC > batería de entrada

Tierra > tierra

Puntos de conexión en DHT11:

VCC > batería de entrada

DATOS > GPIO 4

Tierra > tierra
