Paso 4: Diseño de PCB
He creado un diseño de PCB como Pins ESP12 no amable Breadboard.
Este PCB se hizo según el tamaño de mi batería. Pero puede ser utilizado en toda otra batería de tamaño.
Siempre puedes pasar por el mismo y hacer tu propio PCB según el tamaño de su batería.
Esto se hizo en Solo lado PCB con Eagle CAD sólo parte superior capa. Por lo tanto, antes de imprimir Marque la opción Mirror en Eagle PCB.
Adjunto archivo del PWB.

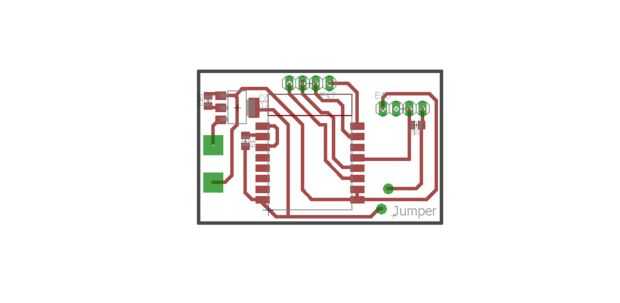

Atención: Ya que había poco espacio para conectar VCC PWB rastro por lo tanto hice un boquete (véase puente de PCB), tendrá que conectar los 2 puntos con el alambre aislado.
