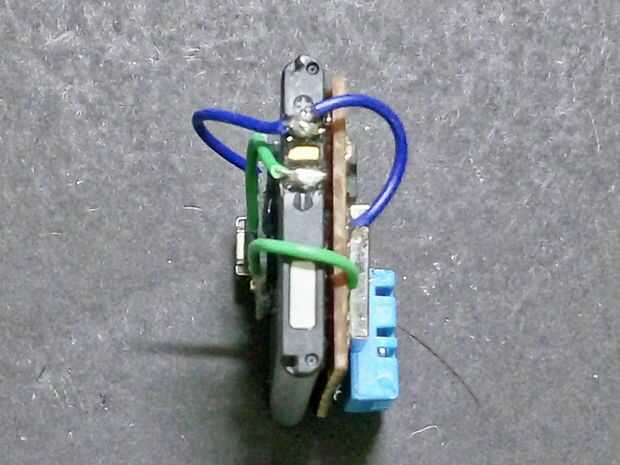

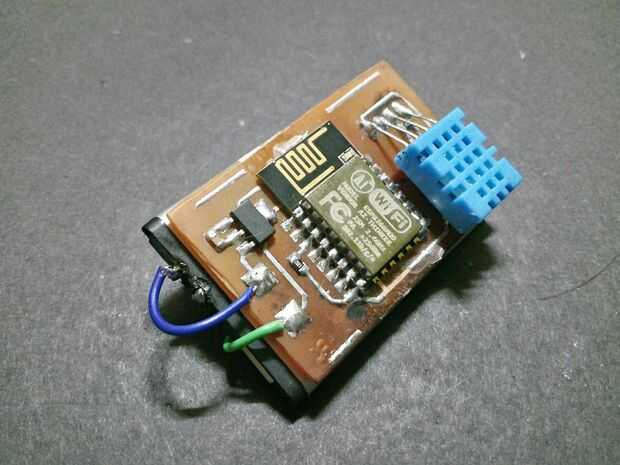

Paso 8: Conectar la batería con la configuración

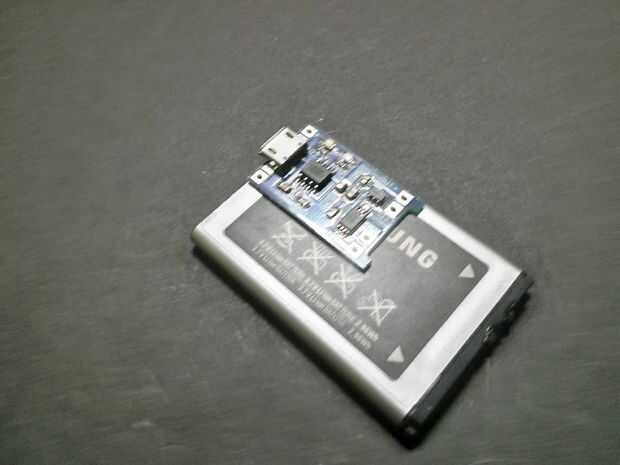

Como mencionadas usé 1A la célula del Li-ion batería de mi teléfono móvil muerto Samsung. Afortunadamente la batería estaba trabajando bien, por tanto, sugiero que todo el mundo para mantener la batería si Motherboard, Tarjeta madre se convierte en muerto el teléfono.
PRECAUCIÓN: No utilice las baterías hinchadas. Se filtró y puede explotar en cualquier de los casos.
Ahora aquí viene la parte difícil!:

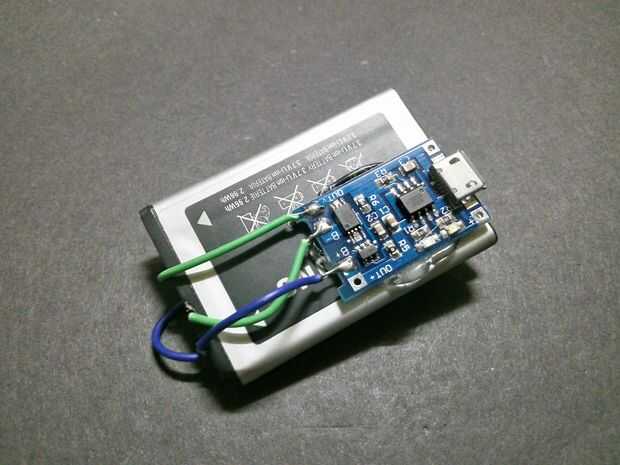

1) vi que Bat + y a + en TP4056 fueron conectados juntos, por lo tanto, utiliza sólo un cable para conectar a la batería y el otro VCC línea procedentes de lado ESP8266 para conectar a + batería. (En todo sentido hubiera sido el mismo caso usaste para Bat + y a + 2)
2) ahora la diferencia era cuando llega a tierra en TP4056 módulo del Pin. El módulo tuvo diferentes pines de tierra para fuera y BAT-, por lo tanto al conectar la tierra que tendrá que usan 2 alambres en lugar de conexión a tierra de la batería.
3) ahora como se puede ver, no proporcionó ningún interruptor en este proyecto como esto iba a permanecer en cada vez y se apagará automáticamente cuando la batería está baja. (Como discutido en el paso 3, IC automáticamente interruptores off la salida). Si usted necesita cambiar puede siempre agregar uno seguro.
