Bolsillo estéreo con built-in MP3 Player y fuente de alimentación (5 / 8 paso)

Paso 5: Soldadura y montaje de amplificador

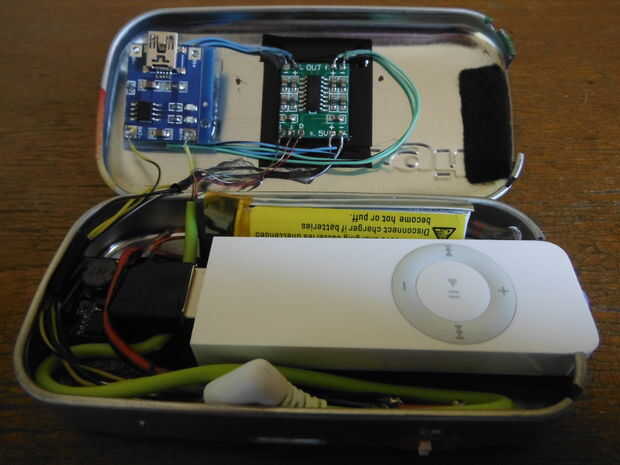

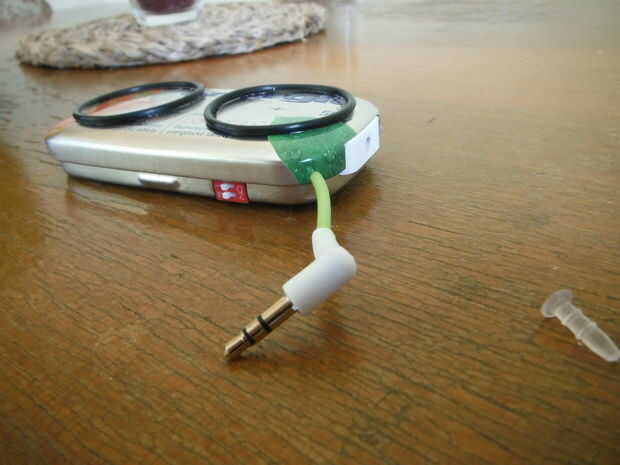

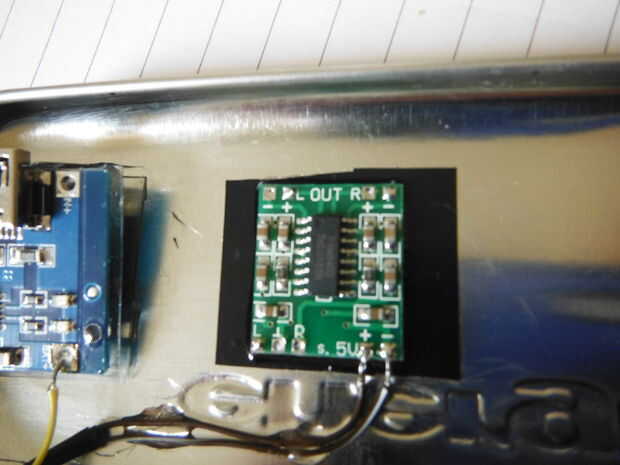

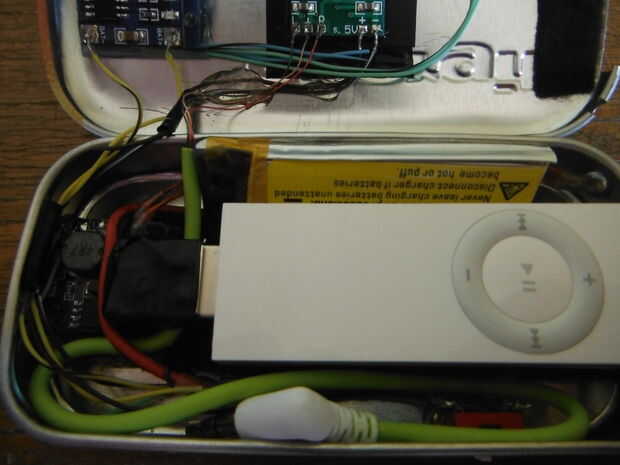

Soldadura cables de altavoz a los terminales L y R de salida positiva y negativa del amplificador. Entonces, agarra a tu vieja gato del auricular y tira de los extremos de los cables. He utilizado un cable de 3.5mm Macho a macho que tenía que era realmente un poco difícil de preparar para soldar a la amp. Había una especie de nylon o de algodón entrelazado con cada uno de los tres alambres y había a usé pinzas para separar del alambre de cobre real. Les de la soldadura a los terminales L, R y tierra del amplificador.

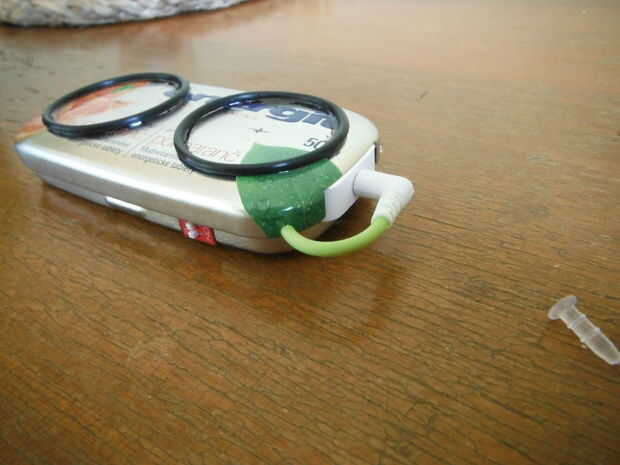

* Nota: Si se separa un viejo cable de aux, preste atención a que los cables son izquierdos, derecha y tierra. Usé un medidor de ohmios para estar seguro. Después se tira de los extremos de los alambres de 3, simplemente Compruebe que los cables tienen continuidad con que secciones del extremo del conector macho. He incluido una imagen en este paso etiquetado con que partes del conector macho son los canales (foto 6).

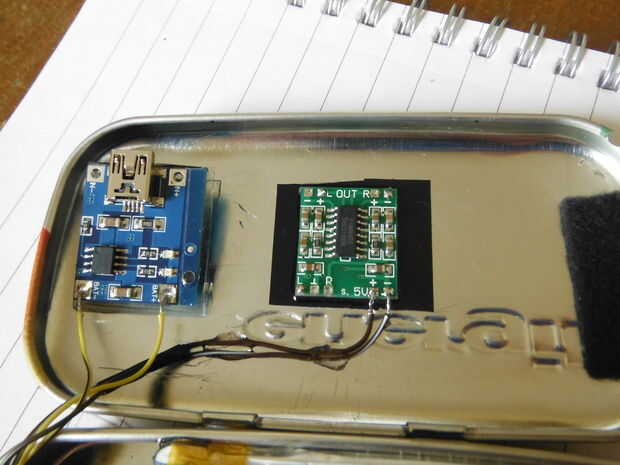

Luego, soldar dos cables a los terminales de entrada de alimentación del amplificador.

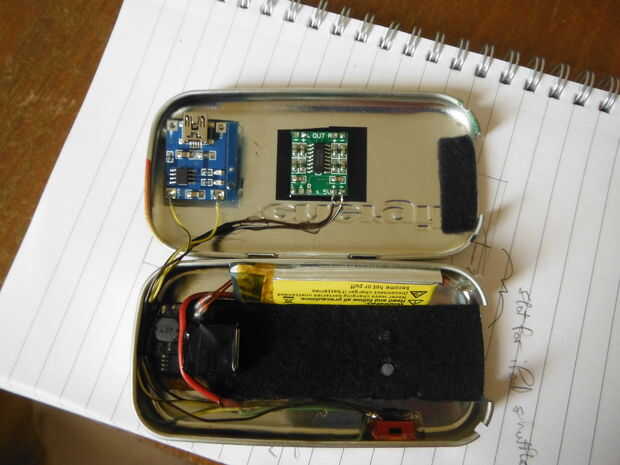

Ahora puede aislar y Monte el amplificador con silicón, corcho o cinta aislante.
