Paso 10: Se cableado todos juntos
En primer lugar, te encargaste del interruptor de membrana. Conectar algunos cables de protoboard largo, coloreado diferentemente en los conectores del centro y mano izquierda (Anote o Recuerde que va a qué conexión). Deslice algunos del encogimiento del calor sobre toda la cosa y exprimir un jugoso pegote de pegamento caliente allí. La tubería del encogimiento sobre las conexiones, esto mantendrá los cables en su lugar.

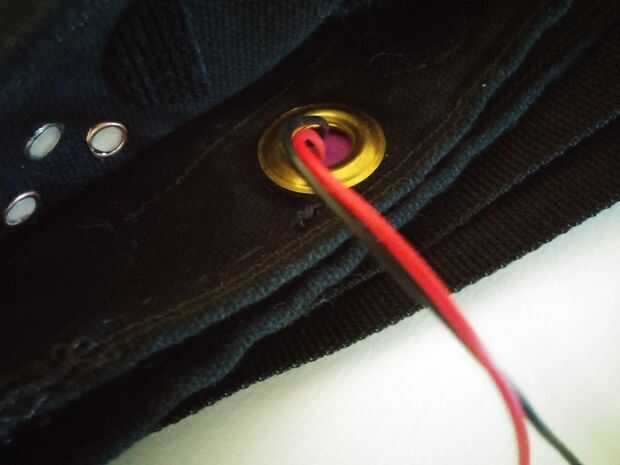

Los cables a través de la ruta que hicimos en el lienzo de la parte inferior del lado del hilo de rosca. Una vez a través de todo el camino, llevarlos a través del ojal de lado, el ojal frontal. Usé una aguja grande para hacer esto, pero usted probablemente puede imaginar algo más hacia fuera. Corte y tira de los extremos, estos voluntad ir a las almohadillas de GND y D2. Voy a agregar un conector jst justo antes el controlador, pero no tenía uno y quería completar el proyecto. Simplemente corte los cables y añadir el conector cuando estoy listo para.

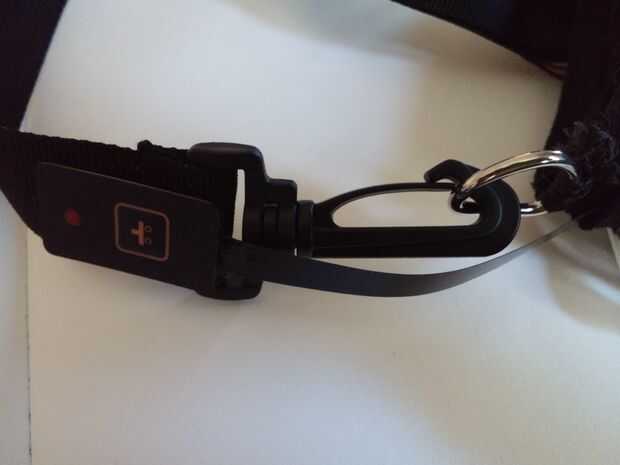

La parte del botón del interruptor puede fijarse donde se ejecutó el alambre, o puede hacer como hice yo y una al lado con unas almohadillas adhesivas de velcro (conseguir la tela unos o no se adhieren)

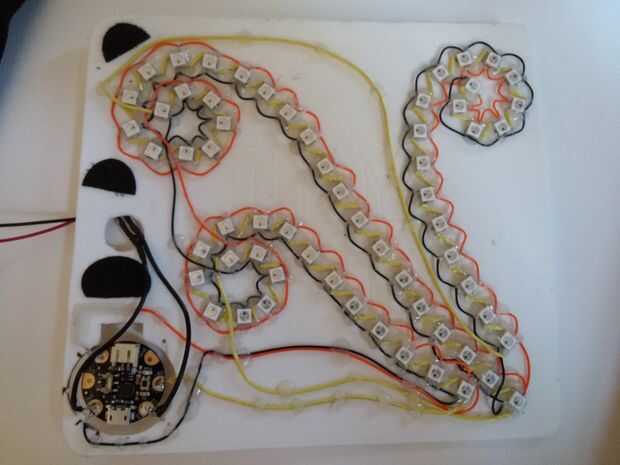

A continuación, podemos soldar los cables al controlador. Pegué los cables desde la parte superior de la Junta, por lo que encajan mejor. He utilizado el diagrama de cableado en este tutorial (https://learn.adafruit.com/animated-neopixel-gemma-glow-fur-scarf/wiring). Aquí es donde van las conexiones:
Gemma Vout - llevó la energía
Gemma D1 - primero condujo a entrada de datos
Gemma GND - cable interruptor de LED suelo y centro de la membrana
Gemma D2 - cable del interruptor izquierdo de la membrana
Último en el cableado es la batería. Aquí están algunas advertencias y consejos para ayudarle a usarlos de manera segura y eficaz.
La batería de polímero de litio puede ser muy delicada y muy peligroso, así que especial cuidado debe tenerse. Puede incendiarse si Haz mojados o perforados. También tienen bastante débiles conexiones a la batería, así que tenemos que reforzar un poco. Como pequeña, luz y de gran alcance como las baterías de LiPo, hay sin duda algunas de las ventajas a las opciones de batería, más seguro.

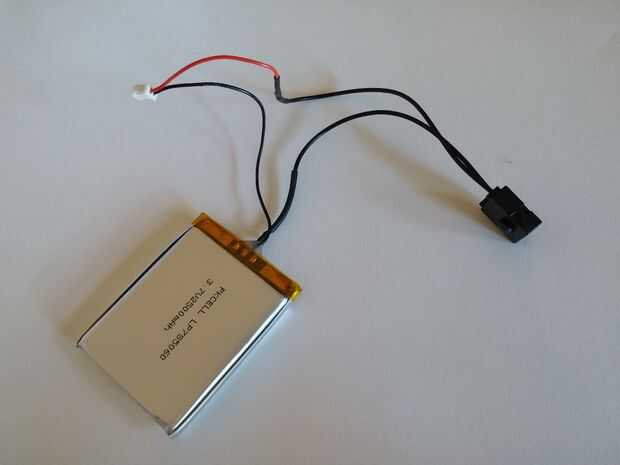

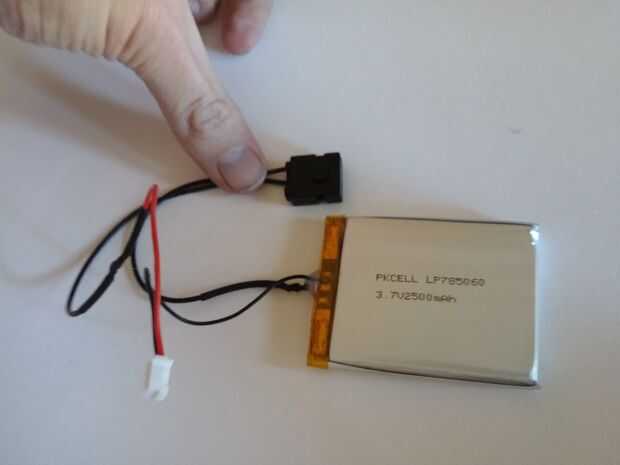

Ahora, con las precauciones de en medio, la batería puede ser atendida. En primer lugar, cortar el cable rojo algo cerca de la batería, tira de los extremos y empalme cada extremo a uno de los cables del botón de alimentación. A continuación, agregue un dallop de pegamento caliente a la base de los cables a la batería, para fortalecer la conexión a la batería. También es aconsejable para la goma de los cables a la batería, que más impiden el movimiento, sólo no venda demasiado apretada y hacer bajo ninguna circunstancia, zip empate la batería. ¿¡ No enciende nuestra bolsa de frío en el fuego, está bien?
Con todo esto hecho, ya estamos casi listos para rock. En el código.
