Paso 2: Planificar su diseño
¿

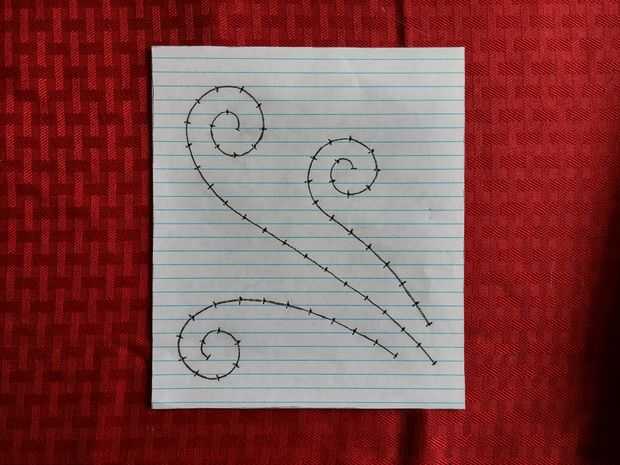

Incluí fotos de mi último diseño de LED, así como la plantilla que utiliza para marcar los márgenes. No me importa si alguien usa mi diseño, pero creo que es mejor diseñar su propio y hacen única a usted. ¿Por eso hacemos cosas, correcto?
Tenía una idea básica de lo que yo quería las tiras de LED para parecerse, pero que trataba. Ya que me estaba haciendo que sea funcional, tuve que pensar en lo que se lleva (teléfono, cartera, llaves, etc.) y mide todos los para asegurarse permita suficiente espacio. También sabía que quería el LED que está escondido, brillando a través de los agujeros de la tela, y montaje calculado a un forro extraíble conseguirían, por lo que necesitaba para planificar un bolsillo para deslizar la electrónica en.
Muchos hacen lo mismo bolsas sólo se cosen, suponiendo que la bolsa se expandirá para ajustar cosas. ya que no quería mucha presión sobre los sistemas electrónicos, ni quise frente a protruir y distorsionar el patrón, decidí añadir cierta profundidad a la bolsa, para eliminar la tensión en la electrónica delicada no incluida en las bolsas de la mayoría. Salieron mi dimensiones 6.5" de ancho, 7.5" de alto, 3/4" profundidad en el bolso terminado. También quería un trazador de líneas en el bolso, así que planeé para así.

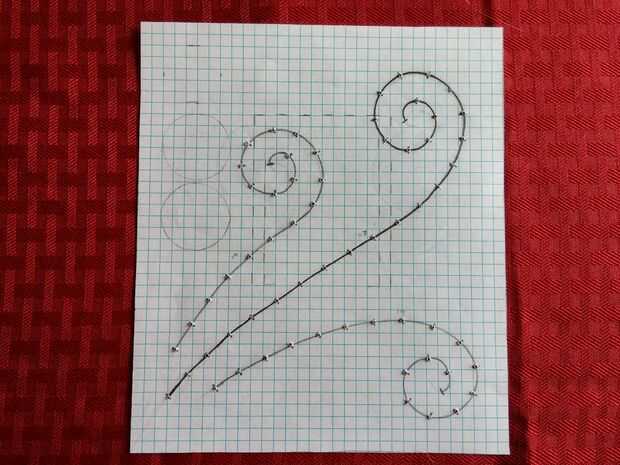

Después de decidir sobre las dimensiones de la bolsa, dibujé en el papel de gráfico por lo que pude escalar el patrón LED del tamaño adecuado. Empecé con líneas para indicar mi forma de tira, por lo que podría determinar el espacio que me ha gustado para los LEDs. Fui con una distancia de 1/2", por la longitud de la línea, por lo que los LEDs aparecieron más uniformemente espaciados a lo largo de las curvas.
Entonces planeé donde iría la electrónica. Coloqué el controlador en primer lugar, teniendo en cuenta el cableado necesario. Yo sabía que necesitaba un bolsillo para la batería, así diseñé. En este punto, pensé en la colocación de los interruptores y cómo ejecutar el cableado para los.

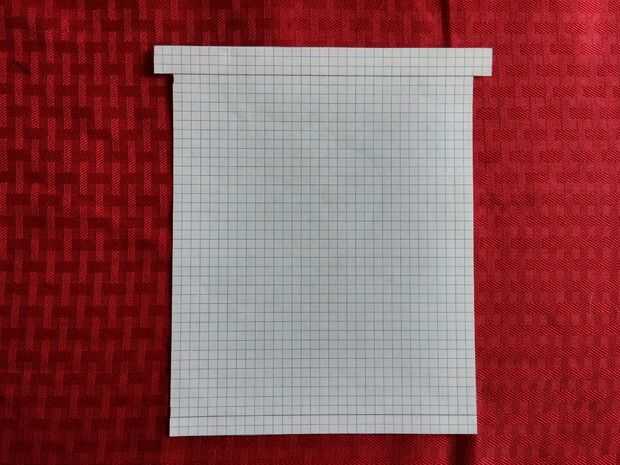

A continuación, tuve que bosquejar hacia fuera los pedazos que se corte de la tela. Se ha añadido media pulgada en cada lado de los márgenes. Necesité tres piezas de tela y dos piezas de popelina 8.5" por 7.5" para los paneles delanteros y traseros. Para los lados y la parte inferior necesito dos piezas de tela y una pieza de paño, todo 23" por 1 3/4". También necesitaba un pequeño trozo de tela para crear la cavidad de la batería, por lo que puso mi batería en mi papel milimetrado y dibujó un rectángulo con suficiente distancia alrededor de la batería para crear un bolsillo. Hace plantillas de patrón para las piezas delantera y trasera y el bolsillo, pero acaba de dibujar las piezas de la parte inferior del lado de la tela con un criterio.
