Bomba de agua de Sensor de movimiento de Intel Edison (1 / 4 paso)

Paso 1: Construir/configurar la bomba de agua

Materiales necesarios para este paso:

1. bomba de agua Mini de 1 x 6v
2. Fuente de alimentación de 1 x 6v
3. 1 x relé de Grove (30a)

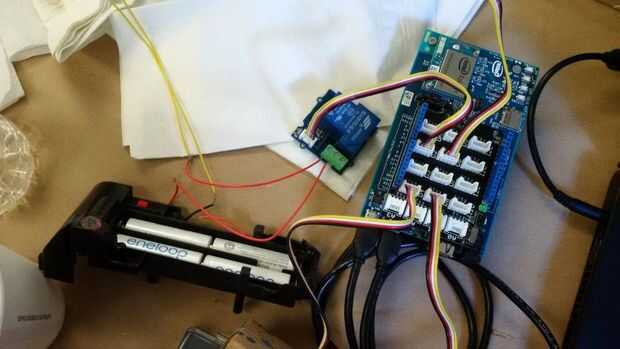

Crear un circuito de relé utiliza la mini bomba de agua, la alimentación y el relé. En este ejemplo estamos utilizando 4 1.5V baterías conectadas en serie.

Para ello nos Sujete un extremo de la mini bomba de agua en el extremo del relais. Ataremos el-+ he lado de la bomba de agua para el puerto COM del relé. El lado (normalmente abierto) NO del relé se conectará en el lado positivo de la fuente de alimentación. El lado negativo de la masa se conectará en el lado positivo de la bomba de agua (indicado por un punto rojo).

A continuación construir un artilugio de bomba con el tubo flexible. En nuestro proyecto nos transferir agua de una taza a otro, sin embargo el concepto de transferencia de agua se puede hacer nada.

Conecte el relé a un puerto digital de intel board breakout de edison. En este ejemplo hemos conectado al puerto D2.
