Paso 2: Construir una compuerta mejor!
Todos los planes disponibles para válvulas de la bomba de ram se basan en la conversión de una válvula de pie convencional para operar a la inversa. El problema con esta solución es que acabar con una válvula que es débil, inestable y poco confiable. Funciona, pero desgasta muy rápido y mermeladas demasiado. Mi diseño se encarga de a partir de cero y haciendo fuerte. Mi esposa dice que soy inteligente como árbol y fuerte como Toro así que hacer todo lo que construyo esa manera. También me gusta usar lo que tengo alrededor de la granja así es exactamente lo que hice. Se podrían construir más bonito y sencillo, pero reciclaje de chatarra es una prioridad por estos lares, especialmente si usted es corredor de los diez mandamientos... Este proyecto realmente pagado por nosotros, sólo funciona muy bien.

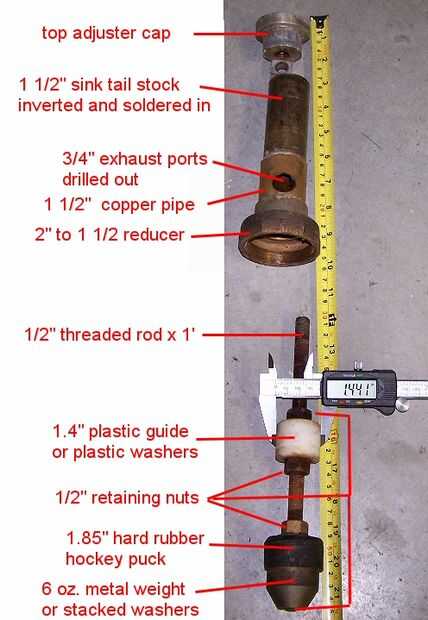

Necesita la imagen de todas las piezas de la válvula para ver que es más fácil de construir de lo que suena a continuación... así que van...
Tuve una de 2" al reductor de cobre de 1.5" con un pedazo corto de tubería de 1.5" conectado y que hace que el cuerpo de la válvula. También tuve un 6" cola stock fregadero conector de latón que invertida y soldadas dentro del reductor debido a que tenía un labio suave agradable que hace una perfecta válvula sello con ningún trabajo en absoluto. Si usted tiene un nuevo reductor y lisa fuera con papel de lija, es probable que no necesita el paso común de cola pero necesita un borde liso para el sello de la válvula en contacto con o de lo contrario no obtendrá su funcionamiento. Ahora perfore mínimo 2 (o 4 es mejor) 3/4" agujeros en el tubo justo por encima del reductor y suavizar los bordes y presto, tu puerto de escape se hace.
Siguiente problema... cómo reemplazar el anillo O sello usado en convertir válvulas de pie. Rutinariamente se desgasta o se desliza fuera de lugar y se detiene la bomba. Por lo tanto, vamos a no engañarnos. Toma un duende malicioso de hockey y uso que un agujero vio hacerlo 1,85" de diámetro por lo que cabe en el reductor de 2" y tiene un montón de espacio libre en el exterior. Taladre un orificio 1/2" pulgada exactamente en el centro y poner un perno y tuerca en él por lo que se puede mantener en el taladro. Luego girar con un archivo contra el borde para que pueda obtener un borde biselado suave agradable aproximadamente 1/4" de largo. Esta Prensas contra el labio stock de cola lisa para formar el sello de la válvula así que sea como suave y aún posible y que funciona mejor.
Ahora haz a unas arandelas de plástico deslice fácilmente dentro de la pieza de cola común. Tenía un trozo de plástico de desecho alrededor de así que encendí mi torno para adaptarse. Funciona como una guía de centrado de la válvula que le cierre y apertura en una línea recta. (Esta es una razón otras válvulas se suelen fallan). El ajuste debe estar flojo pero no demasiado descuidado, dicen 1/16 de pulgada de separación.
Ahora hacer un tapón. Me volví un pedazo de aluminio para que encaje en la acción de la cola y tenía aproximadamente 1/2" de la saliente a la izquierda en la parte superior al igual que el pomo de un armario. El agujero de media pulgada está roscado para encajar la varilla, pero se podrían usar un agujero y un par de tuercas en la parte superior e inferior. Usted necesita ser capaz de ajustar la posición de esta tapa hacia arriba o hacia abajo en la varilla roscada es el regulador que controla la frecuencia de ciclo de la bomba y la eficiencia. Una tuerca de mariposa gigante trabajaría demasiado, sólo algo que sujete el ensamble de vástago de válvula caiga fuera de la base debido a la gravedad cuando ciclos hacia arriba y hacia abajo.
Ahora montar la válvula. Poner sobre 6 0z. de peso en la parte inferior de la varilla roscada. (Perforé un orificio de 1/2" en un pedazo de chatarra de acero, (podría utilizar arandelas pesadas), a diámetros inferiores el duende malicioso de hockey que se sienta bien plana contra él. Poner el duende malicioso en la barra luego una arandela en la parte superior aproximadamente 1/2" más pequeño que el bisel disco luego bloquearla con una tuerca de retención. (Esta válvula ciclos 2,5 veces por segundo y recibe un montón de fuerza (recuerda esa discusión de martillo de agua anterior, bien, la parte del martillo es de verdad!) para bloquear fuertemente hacia abajo. Esta es otra razón de conversión de válvula de pie falla como no hay manera para detener el conjunto de válvula de bamboleo en el cuerpo de la válvula y usa el vástago o guía demasiado rápido y con frecuencia aparece el anillo de la válvula O de pie fuera de la ranura. Esto no puede suceder con mi bruta de una válvula).
Ahora poner otra tuerca en la varilla de aproximadamente 2" sobre la Asamblea de puck. Los ciclos de la válvula hacia arriba y abajo de 1/2" por lo que su guía de centro plástico para sentarse encima de los puertos de escape cuando todo está montado y descansando en la posición hacia abajo. Ahora poner una tuerca de retención sobre la guía del centro plástico y apretar hacia abajo.
Casi allí. Deslice el ensamble de la espiga de válvula terminada en el reductor de modo que la varilla roscada sobresale de la parte superior. Ahora gire el Ajustador de la tapa superior hasta que se desliza en la parte superior de la acción de la cola y permite el montaje de la válvula para mover arriba y abajo de 1/2". Coloque una tuerca de mariposa en la parte superior la tapa para mantener en su lugar. Se debe aflojar o este cap un par de vueltas en un tiempo para que la bomba funcione óptimamente.
