Paso 13: Conexiones eléctricas
Antes de conectar el módulo Solar para el controlador de sistema de bomba Solar debemos conectar un circuito Breaker(CB) entre ellos.

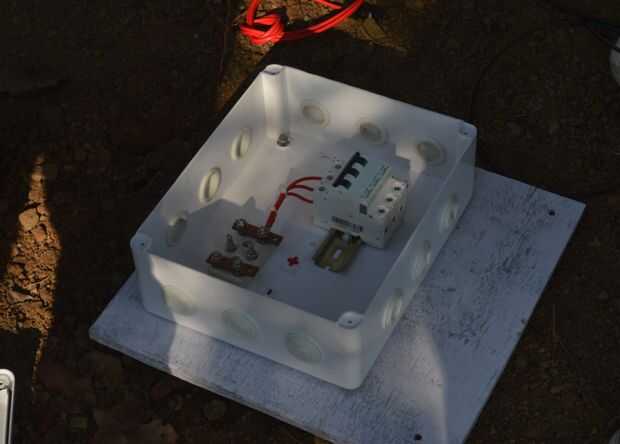

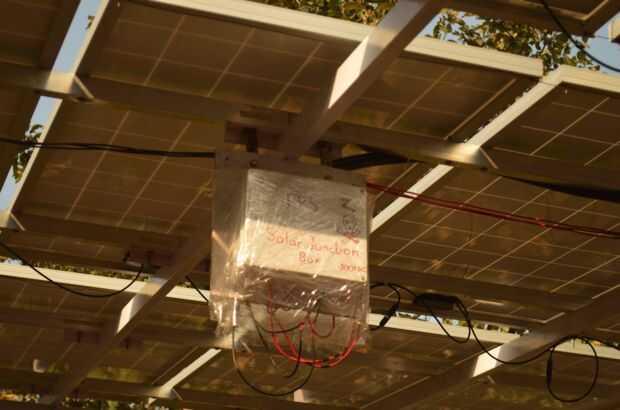

1. Coloque 6 Breakers(CB) de circuito en una caja del PVC.
2. Conecte el cable positivo de cada cuerda a un extremo de un CB independiente. (Entrada de CB)
3. Conecte el cable negativo de cada cuerda a un extremo de un CB independiente. (Entrada de CB)
4. Conecte la salida de la CB positivo 3 juntos.
5. Conecte la salida de la 3 CB negativos juntos.
6. ahora conectar a las entradas de terminal de tornillo.

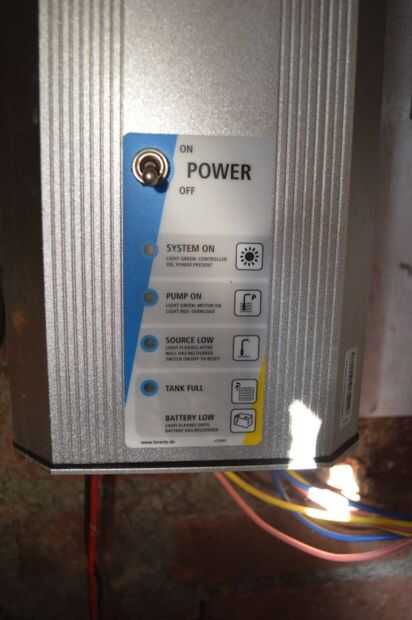

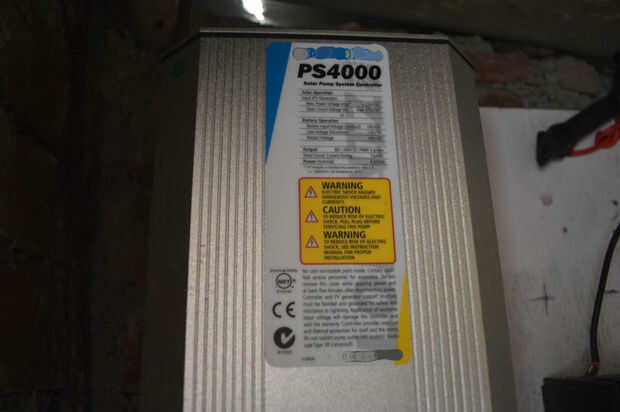

7. Conecte los alambres adicionales de la salida de los terminales de tornillo a la entrada 'En potencia' del regulador de sistema de bomba Solar.

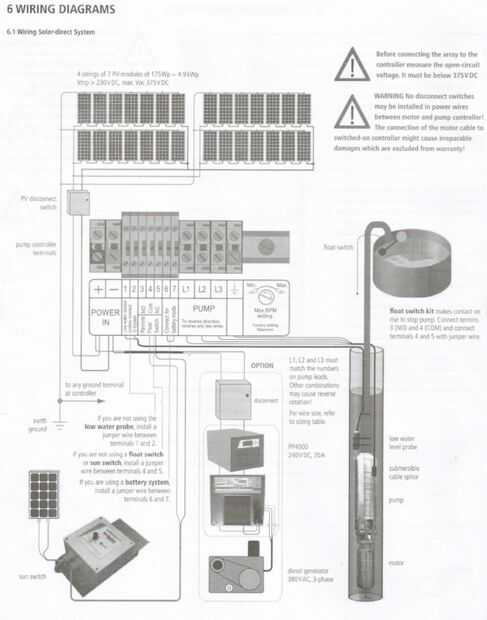

8. Conecte los cables de la 'L1, L2, L3' y 'Tierra' conduce de terminales del controlador de sistema de bomba solar a los números que emparejan de la bomba. Nota: Otras combinaciones pueden causar rotación inversa!
9. algunas bombas vienen con conexiones adicionales tales como sonda de baja agua, interruptor de flotador, sistema de baterías, etc.. Siga las instrucciones del manual para más detalles.
10. Conecte la salida de agua de la bomba a una tubería larga y verificar que esté colocada correctamente. Baje la bomba en la fuente de agua y cambiar on.3
