Paso 4: Cableado y tal

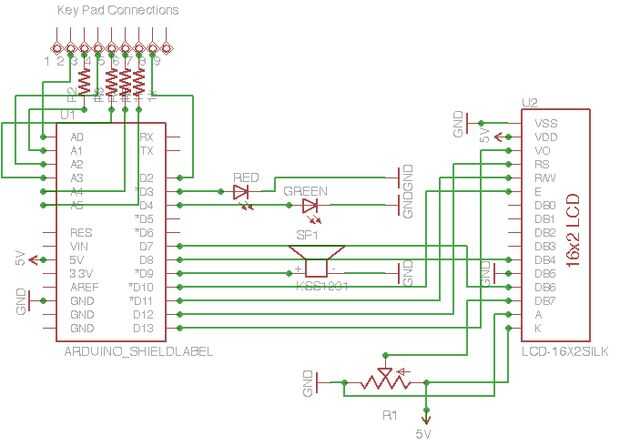

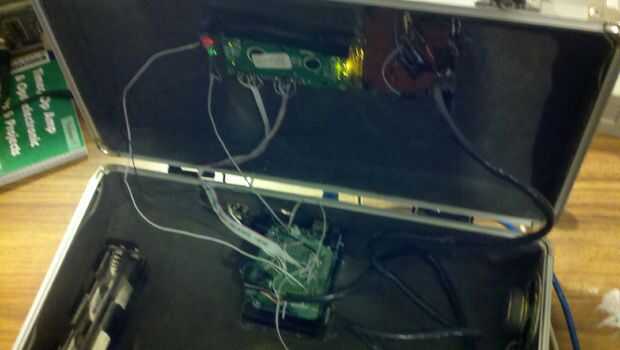

Aquí está un resumen rápido para ir junto con el esquema
Pines de Arduino:
Trabajo 0 = nada
Trabajo 1 = nada
2 trabajo = 8 Pin en el teclado
Trabajo 3 = LED rojo
Trabajo 4 = LED verde
Trabajo 5 = nada
Trabajo 6 = nada
Trabajo 7 = Pin 4 LCD
Trabajo 8 = Pin 6 LCD
Trabajo 9 = altavoz +
Trabajo 10 = LCD Pin 11
Trabajo 11 = LCD Pin 12
Trabajo 12 = Pin 13 LCD
Trabajo 13 = Pin 14 LCD
APin 0 = Pin 2 teclado
APin 1 = resistencia al Pin 3 del teclado
APin 2 = Pin 4 teclado
APin 3 = resistencia al Pin 5 del teclado
APin 4 = resistencia al Pin 6 del teclado
APin 5 = resistencia al Pin 7 del teclado
Pantalla LCD de los pernos:
Heres la falta de los pernos en la pantalla LCD
LCD pantalla pin1 = 5v potenciómetro
Pin de LCD 2 = potenciómetro GND
Pin de LCD 3 = medio de potenciómetro
Pin de LCD 5 = GND
Pin de LCD 15 = 5v
Pin de LCD 16 = GND
Que todos ellos... a la diversión de la chispa debe ser sitio web si usted sigue los enlaces en la página de fuentes hay algunas realmente grandes tutoriales que explican cómo conectar el teclado y la pantalla lcd.
