Paso 8: creación de un prototipo del circuito
![]()

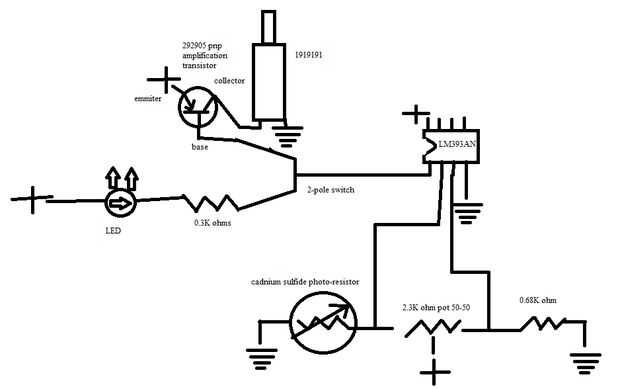

Este esquema proporciona instrucciones completas para construir el circuito. Una cosa que puede no ser clara, sin embargo, es el funcionamiento del interruptor. Por un lado que tengo el pasador central conectado a la salida del comparador, el pin izquierdo conectado a la base del transistor, y el eje derecho conectado al LED. De esa manera se puede cambiar ya sea en modo de prueba o modo de la leña. al otro lado del interruptor tiene el centro conectado al terminal positivo de la batería con las patas derecha e izquierdas soldadas juntas, constituyendo así el bus positivo. La razón de esto es que cuando el interruptor está en ambos lados, el autobús tiene poder. Sólo cuando el interruptor está en el centro (que oficialmente no ha supuesto para poder hacer) es la batería desconectada. Ahora podría utilizar dos interruptores, pero entonces usted contribuyendo a nuestra desaparición definitiva mediante el uso de más plástico, y la muerte por el calentamiento global de todos los osos polares lindos estaría en sus manos. Es broma, simplemente no me gusta tener más de un interruptor. Cuando termine poner juntos Asegúrese de que cuando en modo de prueba el led se apaga cuando el láser brilla sobre el fotorresistor. De lo contrario, invertir entradas A y B para el comparador. También comprobar la sensibilidad. Si no cómo usted lo quiere, ajustar el bote con un destornillador. Idealmente debe apagar el led si es más que un poquito del láser en el sensor, porque si el laser entero tiene el estar en el centro del sensor, será difícil de establecer. No te preocupes, sin embargo, puede siempre ajustarlo posteriormente. También
Cabe destacar si la fotorresistencia tiene una resistencia diferente que mina r1 tendrá que ser diferente. R1 debe estar por encima de la resistencia de la fotorresistencia cuando el láser brilla y debajo cuando no lo es. No se preocupe si usted no puede encontrar el mismo transistor que utiliza, ya que no hay nada especial sobre él. Es un transistor de Darlington pnp amplificador con ganancia media y baja tensión. Sólo en tanto no derretirse aunque, cualquier transistor haría bien. Asegúrese de que obtener los pines de la derecha. Para la mayoría, de emisor base colector, pero ciertamente no debería contar en eso. Si no funciona hacer que el LED esté en derecho, y que todas las piezas de trabajo. Tuve un comparador para dejar de fumar me sin razón aparente al hacer esto, probablemente estática pero no puedo decir con certeza. A diferencia de los transistores, más comparador fichas tienen los mismos pines para todo lo que tiene que preocuparse es tensión.
