Bomba de vacío de difusión (3 / 7 paso)

Paso 3: Puerto de vacío y soldadura de juntas

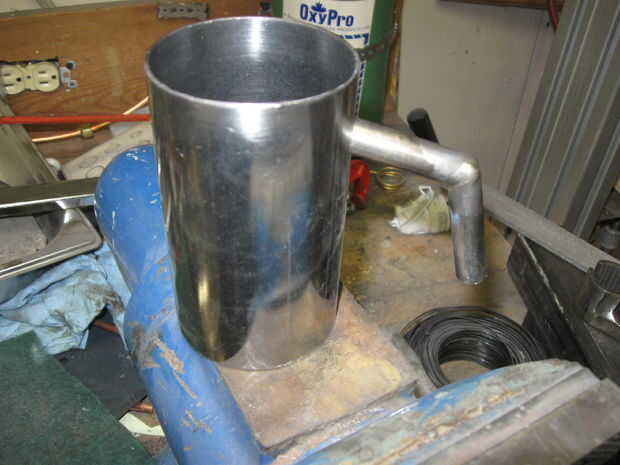

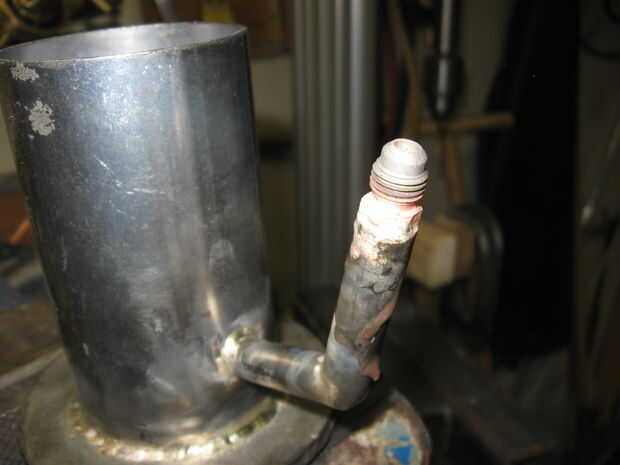

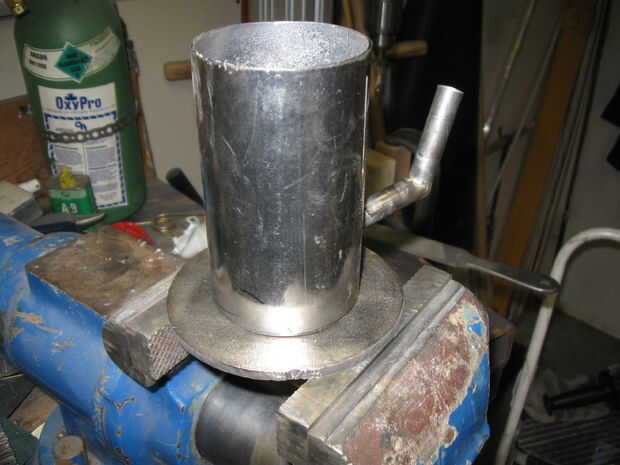

Añadir un puerto vacío que está en arriendo 1/2 pulgada de diámetro y para arriba y lejos del cuerpo de la bomba.

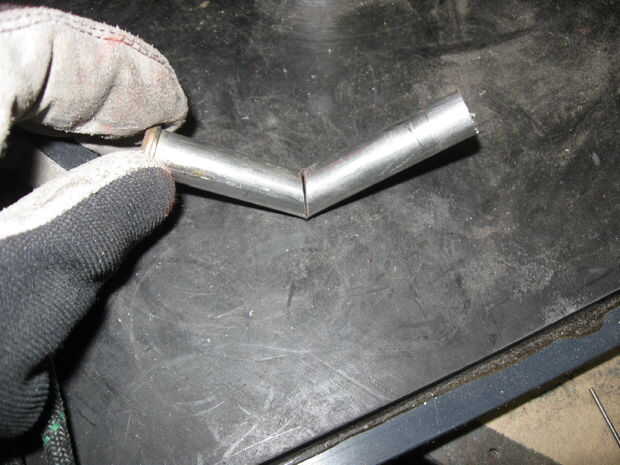

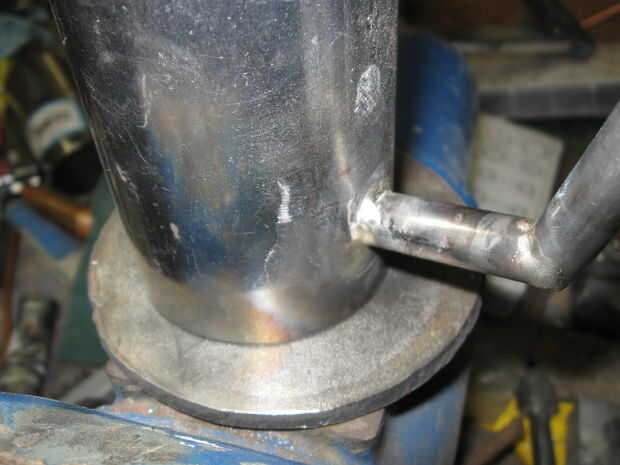

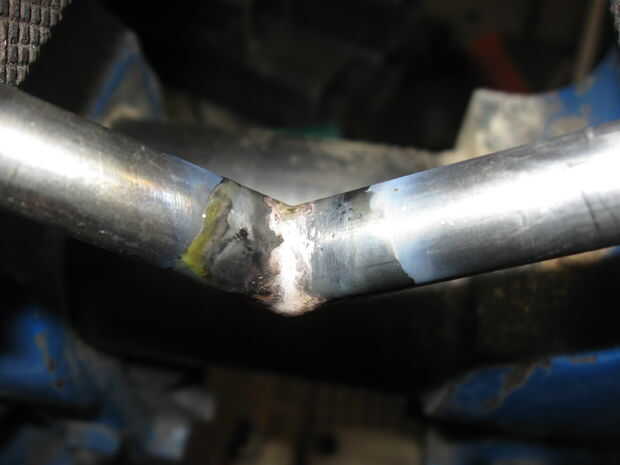

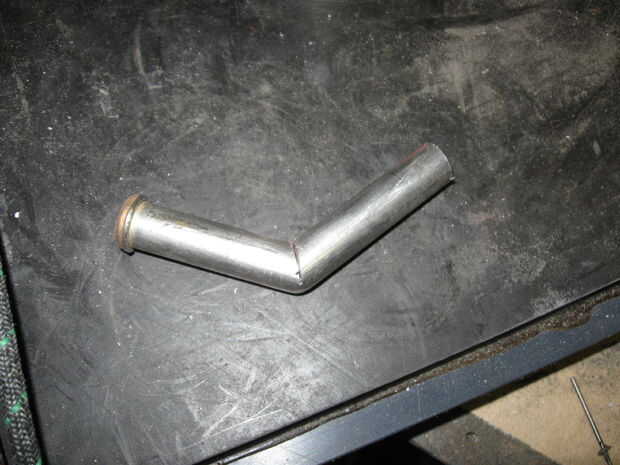

He utilizado un tubo de 1/2 pulgada, corte un soldado juntos en un punto de 45 grados luego soldado al cuerpo de la bomba.

Es importante asegurarse de que no hay ninguna fuga!!!!!!

He probado este bloqueando el puerto de vacío y luego invertir el cuerpo de la bomba y dibujo un vacío profundo en mi tabla del vacío. Llegué hasta 150 micrones que era una indicación realmente buena que no haya fugas.
