Paso 4: Desarmado (parte 2)
Esta tapa cubre cubiertas de la válvula de prevención de reflujo. El aire sale aquí así que esto probablemente estar sucio y necesita limpieza. Retire el perno de esta tapa grande y ponga la tapa a un lado.

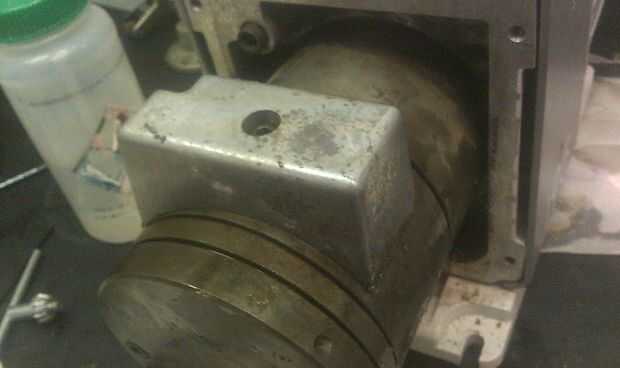

La tapa, usted verá la válvula de prevención de reflujo (ver imagen 2). Consiste en una placa base con unas válvulas de láminas debajo. El reposapiés es pulsado por un perno. Quitar este tornillo también. Ponga todo esto a un lado para la limpieza también.

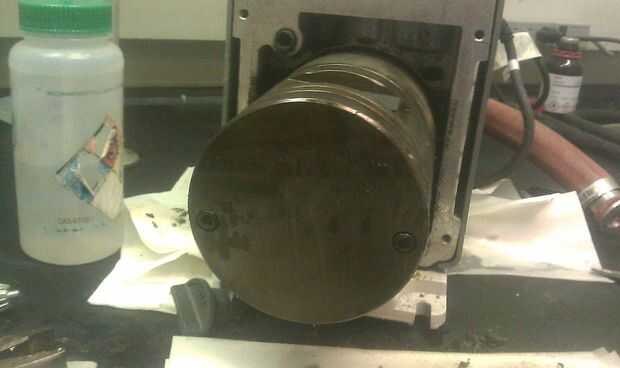

Ahora volviendo al cuerpo de bomba cilíndrica. Quitar los 2 tornillos que se indica en el cuadro 3. Ahora dependiendo de lo sucio o lo que es no la bomba de aceite, la 2ª etapa se caiga solo, o puede tomar algo de trabajo. En mi caso a pesar de que estaba sucio como diablos sólo salió. Si requiere un trabajo, mirando el cilindro verás tres costuras en el cilindro. Estas son realmente las secciones separadas. Aparece la primera y más cercana a los pernos parece ser la bomba de aceite. El segundo, llegar más lejos es el 2 º ciclo de la bomba, y el tercero es la primera etapa de la bomba.

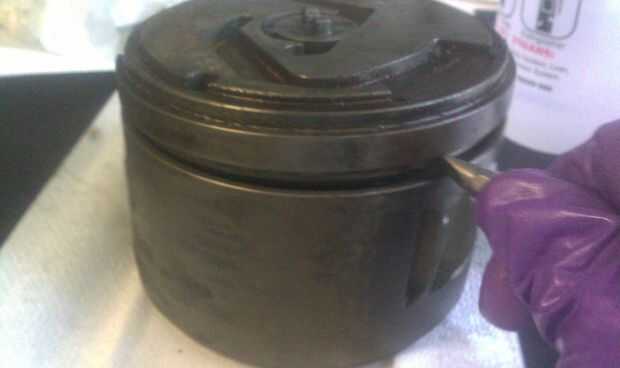

Ahora retire la cubierta sobre la bomba de aceite insertando un destornillador de cabeza plana en la primera costura (uno más cercano a los tornillos que retiró) y abrirla cuidadosamente forzando suavemente en diferentes puntos alrededor de la circunferencia.

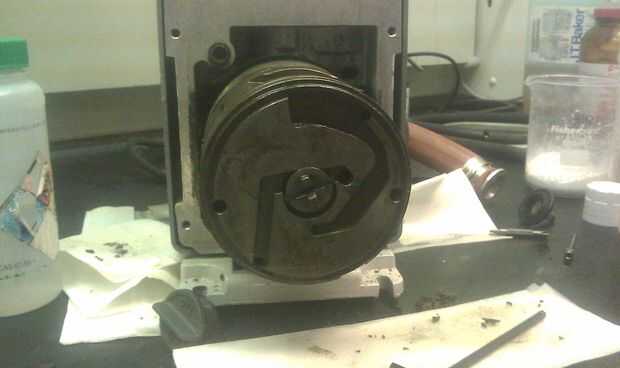

La tapa debe salir y se enfrentarán con la bomba de aceite como se muestra en la figura 4. Cuadro 5 muestra un primer plano de este. Se puede ver es una bomba de paleta rotatoria pequeña, con una paleta única sólida en el centro.

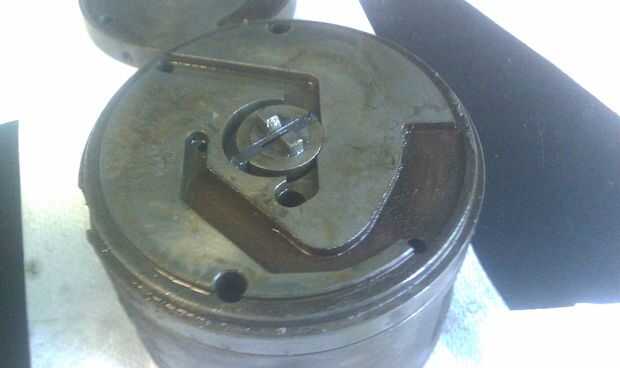

Con cuidado, retire el eje rotativo de la bomba de aceite y luego poner el destornillador en la próxima costura, quite el cuerpo de la bomba de aceite. Como se muestra en la figura 6. Entonces habrá descubierto la segunda etapa de la bomba de vacío (que va al revés aquí).
