Bomba V2.0 - plataforma de pruebas la bobina (10 / 10 paso)

Paso 10: Swing - construcción del marco

Viernes 16 de septiembre

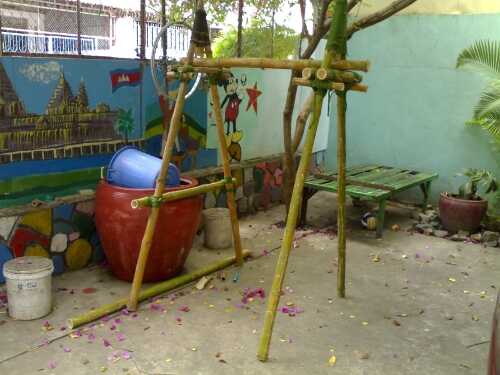

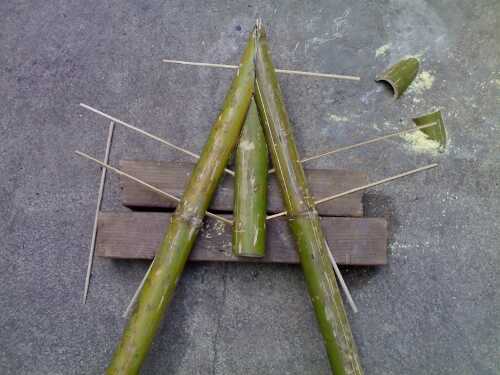

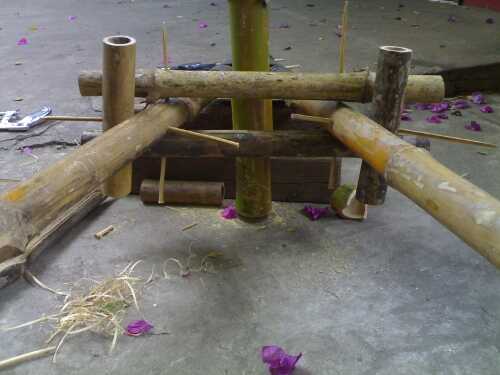

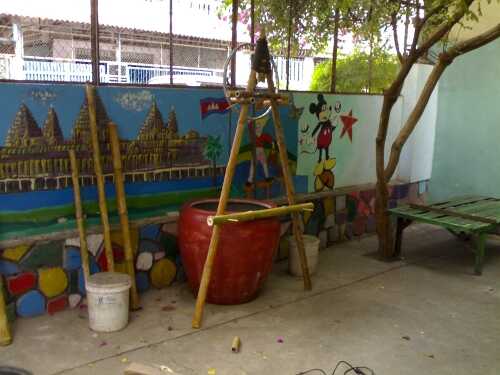

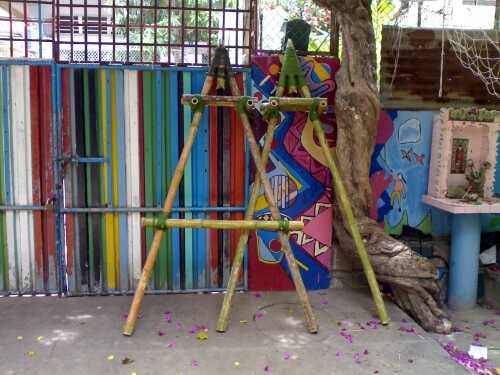

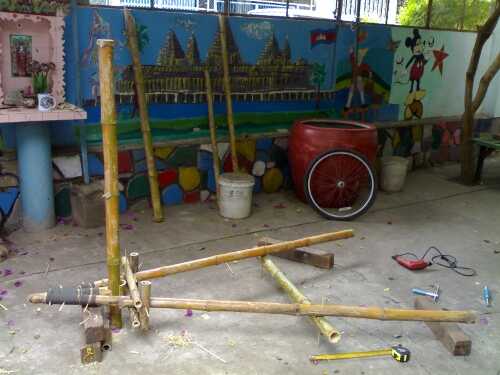

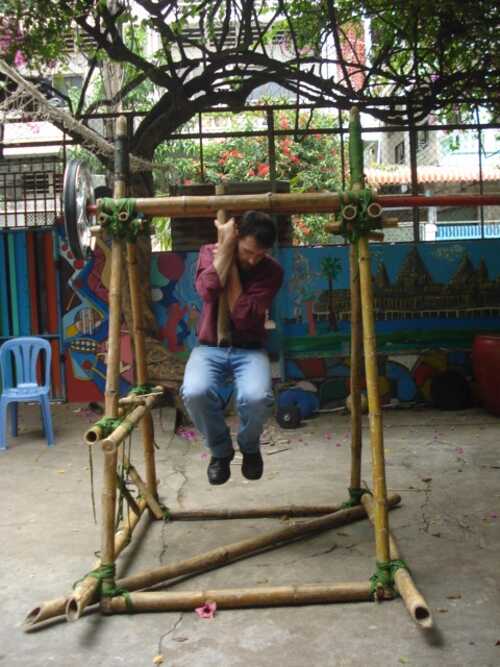

Tenemos armazones medido y la corte y el filo áspero montado hoy en día.
Tiene sólo cubrió juntos por ahora - nos apriete y enderece todo hasta mañana cuando llegamos el amarre hecho.

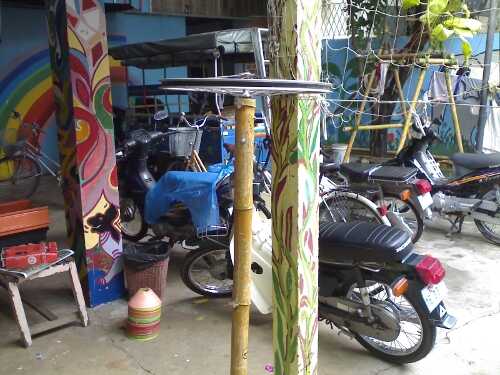

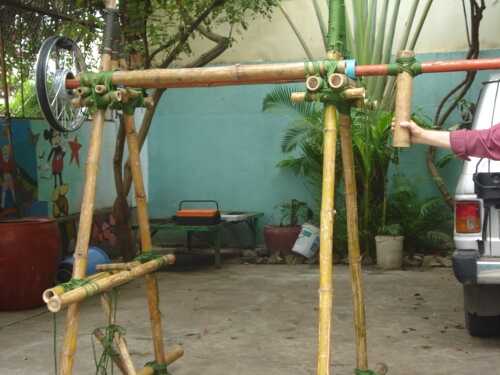

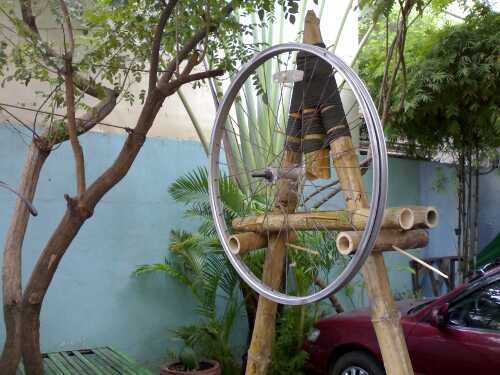

El volante sólo se acuña en lugar de esas fotos - pero se puede ver la idea...
Tenga en cuenta que entre yo y el Sr. Makara, contamos con absolutamente ninguna experiencia de construcción con bambú. ¿Si ves algo que es un error obvio, por favor háganoslo saber?
¡ Gracias!

Sábado 17 de septiembre

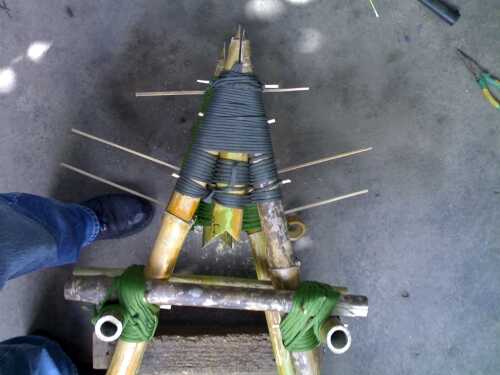

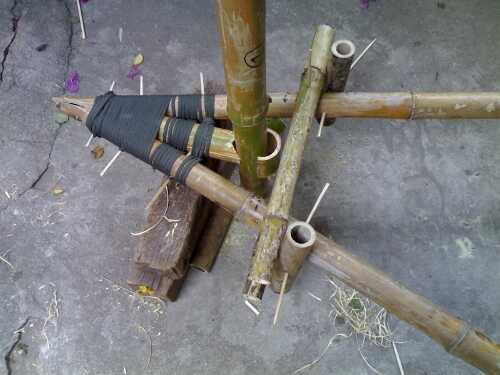

Había terminado los armazones y todos los componentes estructurales cortar, cubrió a y azotó sobre todo hoy en día.

Un V-belt impulsado por la rueda superior y conectado a una longitud de cadena de moto conducir la rueda libre en una rueda más pequeña, que se unirá a la parte inferior de la cubeta, conducirá la bomba directamente.
¿Después de hoy el edificio, soy absolutamente positivo que podrá generar más que suficiente par para hacer el trabajo - pero la rueda de la bici superior transmitirá esa energía limpia...?

Domingo 18 de septiembre

Trabajo en mi propio hoy como todos los niños y el personal estaban en la competencia anual de Karate de Phnom Penh - volvieron con un montón de medallas - bien hecho!

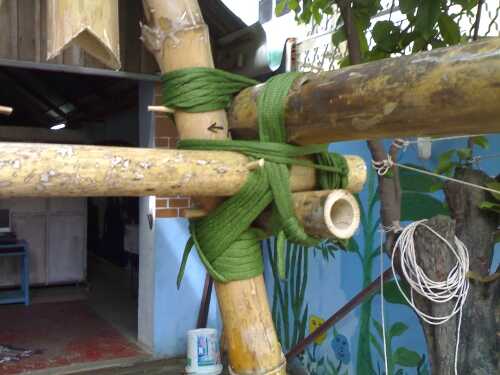

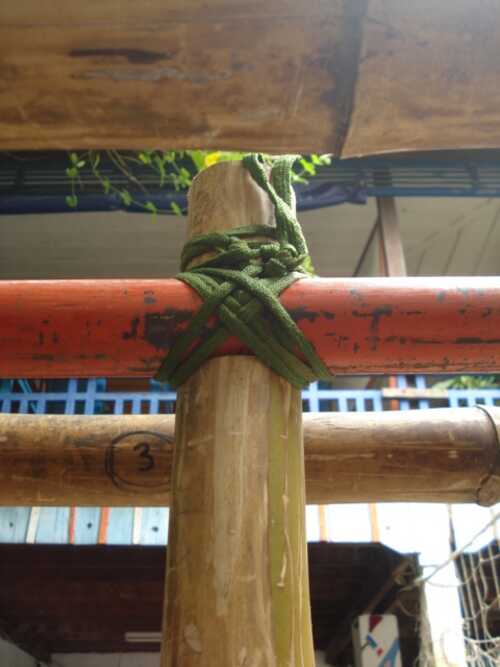

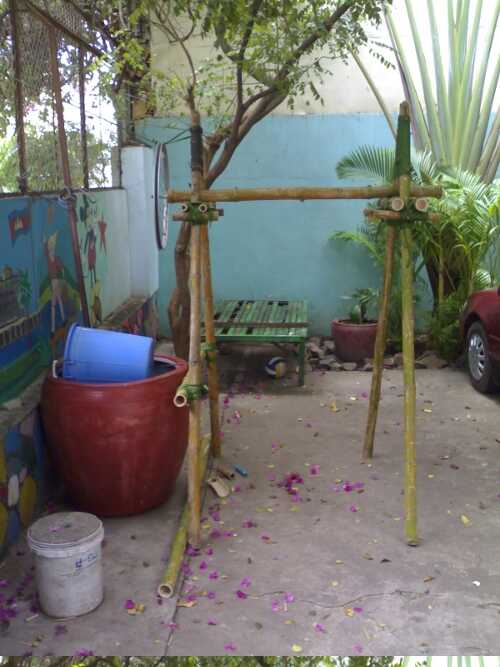

Terminado el armazón de la cuna-columpio y todos lo amarre... el superior barras de Unión, barras separadoras de fondo, soportes transversales de fondo y barras de unión de la parte inferior están en lugar. He probado el marco con 4 voluntarios que tienen un peso combinado de 234kg - todos colgando de la parte superior barras de lazo. Sin problemas, ni un crujido!

También encontré una posible solución a la bomba giratoria conjunta problema hoy - desenterrado algunas guarniciones de la plomería de bronce y arandelas de nylon en una tienda que hacen el trabajo muy bien - restringirá el diámetro del tubo a unos 5/8" para una distancia de 1", aunque... a ver si y cómo eso afecta la bomba de salida cuando está funcionando otra vez.

Planes para el mañana por la tarde - reconstruir la bomba con las bobinas en la dirección opuesta para que coincida con la nueva configuración de la unidad.

Quedan dos obstáculos principales:
1. conectar la rueda de bicicleta superior al brazo de pivote de giro
2. construir un sistema tensor para la correa y la cadena

Para conectar la rueda de bicicleta superior para el pivote de oscilación, estoy pensando en establecer una unidad de 1/2", toma profunda de 17mm y extensión larga en cualquier relleno de concreto o dura-cuerpo de coche dentro de la caña final del bambú... si puedo conseguir el enchufe y extensión centrada correctamente y clave para el concreto o relleno (tal vez con una barra t), entonces reforzar las áreas alrededor de los orificios con los clips del gran jubileo , que debe ser lo suficientemente sólido para impulsar la rueda. El eje de la rueda ampliada tendrá 2 juegos de tuercas de bloqueadas, un par en cada extremo del eje que sobresale, para estabilizar la toma de 17mm.

Los planes de sistema tensor para el momento están colocar un tubo de bambú a través de la brecha entre el borde de la maceta a-Frame travesaño y agua y utilizar un lazo de tensión/torcido de la barra inferior para sujetar el tubo firmemente en su lugar.

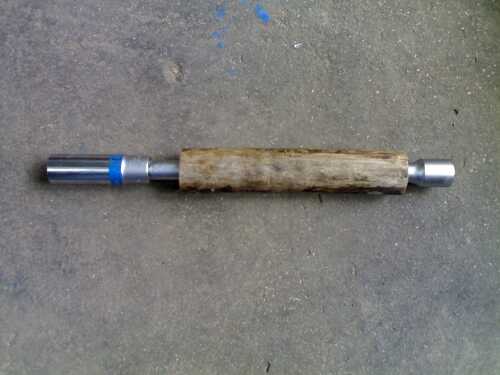

Te puse otro profundo 17 mm y extensión en el llenador del cuerpo dentro de una sección del tubo de pvc, que se convertirá en el tubo de bambú. Colocarle la correa y la cadena primero, luego tensar el retorcimiento se que sostenga hacia abajo el eje de rueda de moto inferior a la altura correcta en el agua para el funcionamiento de la bomba y también crear suficiente tensión/fricción de la correa en V para que todos a trabajar.

Los mejores planes de ratones y de hombres...

Vamos a ver.

Lunes 19 de septiembre

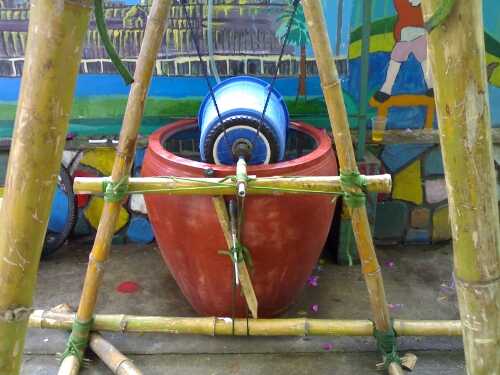

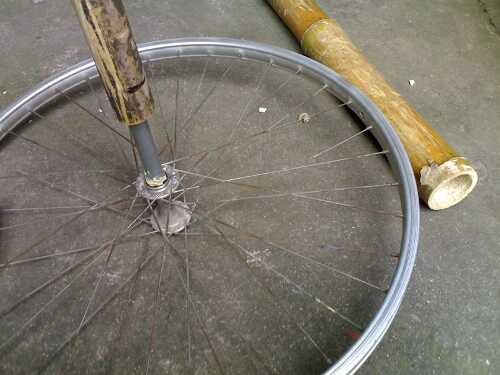

Reconstruida la bomba en una 10" rueda de bicicleta trasera - la tienda de reparación de bicicletas se lanzó en un árbol nuevo, ya con la rueda vieja, así que la correa y el tensor de la cadena deben ser muy fáciles.

Los estudiantes se han dado a la tarea de diseñar un sistema operativo que permite a la bomba y el swing en un cuerpo de agua y el operador en tierra firme. Muy rápidamente, subió con la idea de una balsa de barril y cuando dijo de él - 4 maneras para minimizar o detener el movimiento oscilante que el swing:
1. llenar barriles adicionales de agua y colocar en la línea de flotación junto con los cañones de aire en los extremos de la balsa para actuar como pesos de lastre
2. Añadir anclajes drogue (conocían y sugirió el concepto).
3. tie lines de guy de la balsa a la orilla
4. configurar 2 columpios para que actúen como péndulos armónicos (donde eso vino de la idea de es - una excelente sugerencia)!!!!

A diseñar un sistema para permitir el mejor uso de la bomba y el swing en Camboya enteramente por su cuenta.
El proceso tendrá un tiempo abierto e incluye diseño, modelado, ensayos con modelos, resolución de problemas y resolución de problemas y finalmente - construcción.

Gorras de pensar en chicos y chicas... lo puedes hacer!

Martes 20 de septiembre

Resuelto el anclaje de la rueda superior.

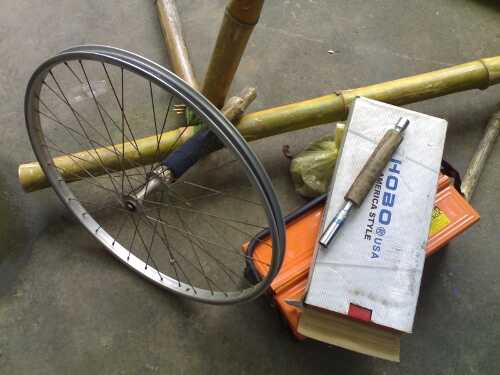

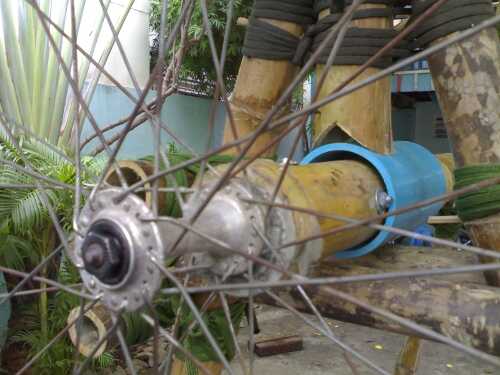

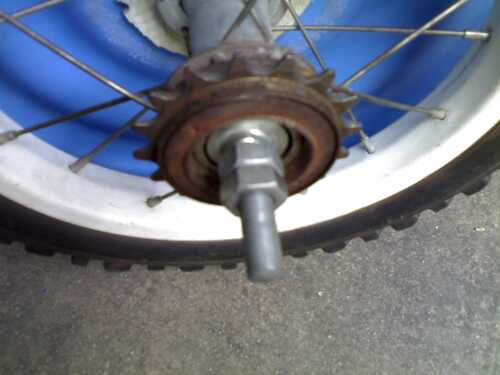

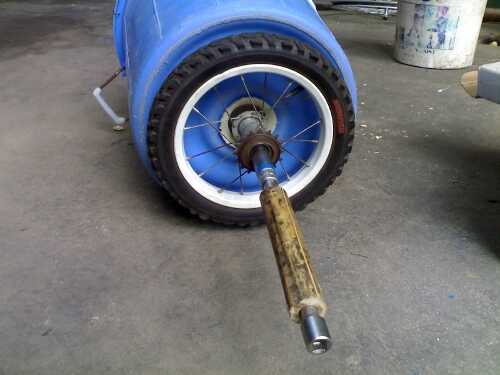

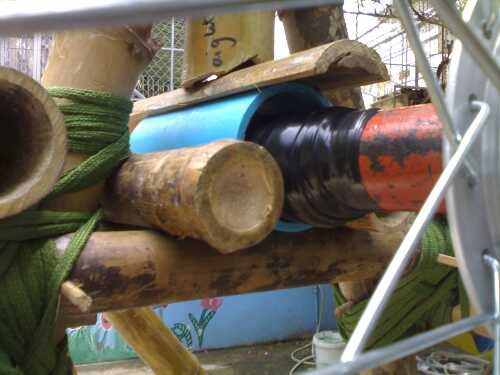

Una vieja llave tubular de bujía equipadas las tuercas del eje de rueda muy bien - llenaron el centro del tubo con el llenador del cuerpo del coche ($2,50) para sostener el eje más allá de las tuercas de centro, encontró entonces una longitud razonable ajuste de bambú para caer sobre el tubo de la llave - también sostenido centrado con el llenador del cuerpo.

Este aumento incremental del diámetro del árbol por mangas hace apropiado en la barra de pivote de bambú grande mucho más fácil. Próximo - para soltar el eje de la rueda ampliada en la barra de pivote y 2 perforaciones a 90 grados a través de todas las capas, empuje los pernos a través de proporcionar la clave de la llave y las mangas, y después llenar cualquier espacio vacío restante en la caña del extremo del brazo de pivote con cemento.

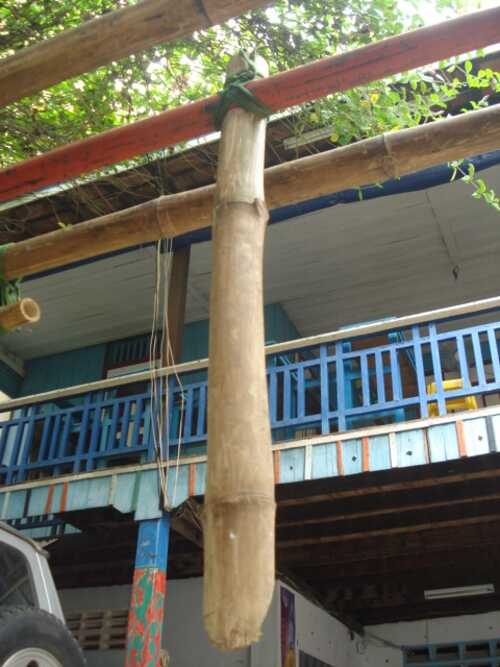

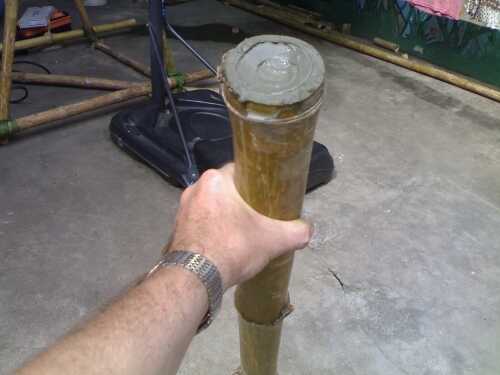

Llena la última caña del "otro extremo" de la barra de pivote con el cemento. Esta es la sección de bambú que el columpio se va convirtiendo en, y es un gran vacío a llenar - 1kg de cemento ($0,25) y alrededor de 1/2 litro de agua.

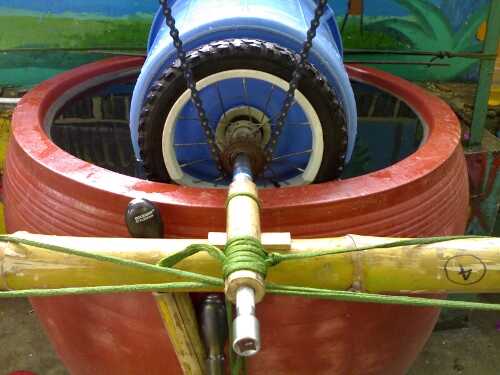

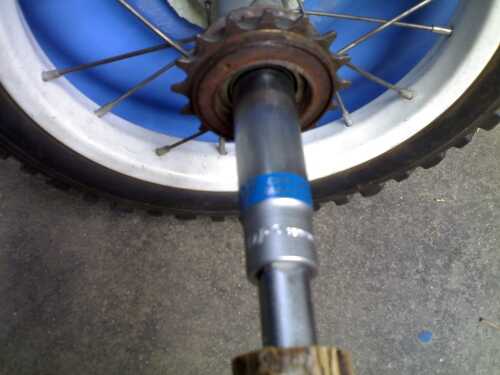

Encontró una larga correa de V cerca del mercado ($2) y configurar el buje de tensor. Una toma profunda de 17mm ($1,50) y una extensión de zócalo largo (ya tenía) a través de un tubo por casualidad tamaño de bambú. Previamente, en la sección de comentarios, has sido advertido contra el uso de grasa automotriz por motivos de salud, pero como esta parte no quede expuesta al agua en la prueba - usé grasa aquí para ayudar a que la extensión funcione en el tubo de bambú.

Principales problemas solucionan, creo.

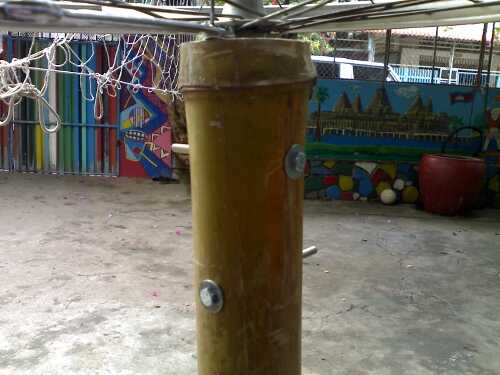

Mañana - perforar las mangas de los ejes de la rueda y barra de pivote del, perno para arriba y en lugar de cemento, dividir la correa y deje en una longitud de cadena de la bicicleta.
El jueves - Coloque los brazos a la barra de pivote, montar todo y estamos listo para ir!

Miércoles 21 de septiembre

Introducidos en

Como nivel, permitirá que el bambú y cementado en su lugar

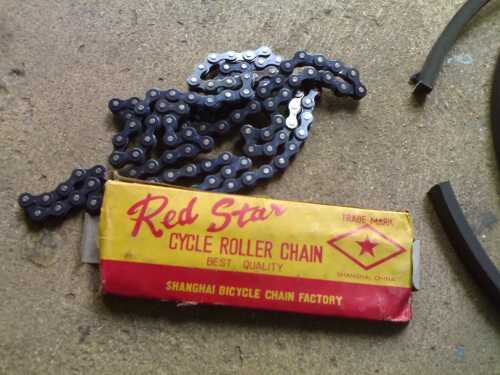

Este cinturón se perforarán y luego la cadena ($1,75) atornilladas a él - cuando el cemento ha marcado y podemos configurar la unidad para medir la altura.

Jueves 22 de septiembre

Tiene el sistema de impulsión esté conectado y funcionando hoy. No empezar a añadir los brazos y el asiento como nos topamos con algunos problemas con la rigidez de la unidad de producción y la transferencia de esfuerzo de torsión en el eje de la bicicleta al borde de la rueda...
1. la cadena mantiene saltando como la bomba mueve un poco fuera de la alineación en el agua. Necesario añadir algo más al marco para mantener la bomba en una posición estable, sin embargo, le permiten girar.

El tensor estaba apretado a 2 lazos torcidos y azotado a través de la estructura a

2. el palmo del eje en posición dentro de la rueda; Necesito reforzar la unión entre rueda y eje. Usé una fricción conexión - tratará de un disco directamente conectado... preocupado por la rueda de radios plegable bajo pesados de carga, aunque - y veo, creo que.

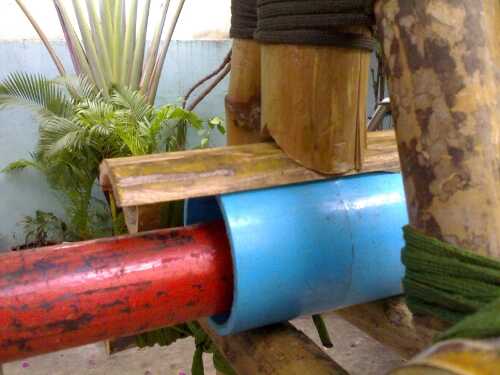

Un conector de tubería de PVC tiene la barra de pivote de oscilación en su lugar en ambos extremos.

Descargar vídeo aquí. Swing powered agua primera Asamblea bomba ejecutar. AVI -archivo de 32,8 mb
Salida de la bomba era baja como la bomba iba en alta en el agua en alrededor del 25% inmersión para permitir espacio para la unidad y la salida sobre el borde del barril de lluvia, y nos estábamos girando muy lentamente.

Buenas noticias-
1. la combinación tensor de correa y cadena de sistemas y funcionó bien. Había resbalamiento de la correa ligera si repentina fuerza se aplicó a la llanta, pero el rendimiento global fue tan buena como podría esperarse en el primer día.

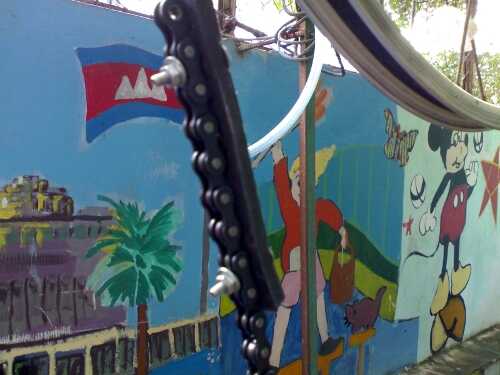

V cinturón perforado y atornillados a la cadena

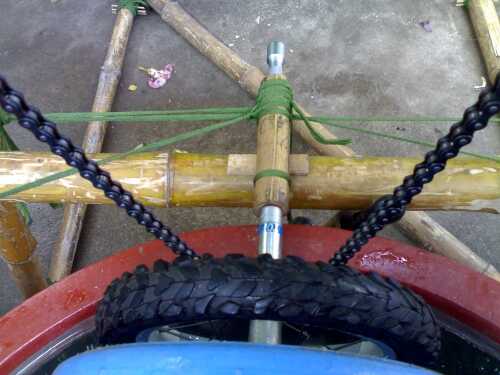

Un montón de cadena para permitir un alto ángulo de balanceo

2. el eje enchavetado funcionó a la perfección.

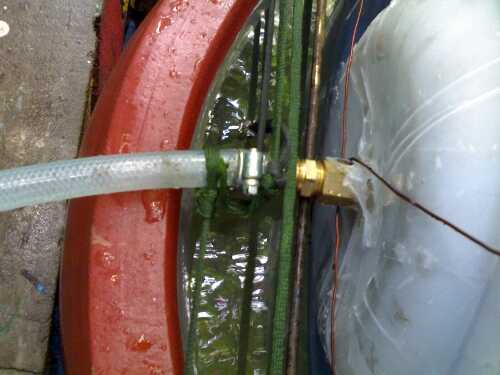

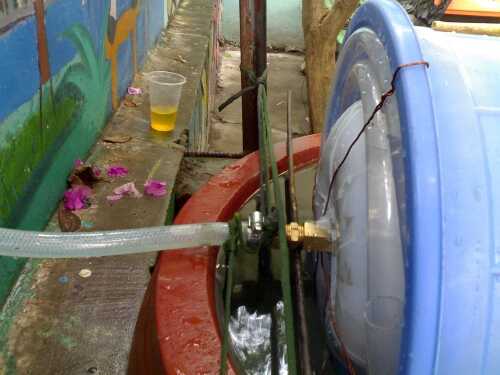

3. la nueva válvula giratoria de salida funcionó a la perfección.

No hay mucho que ver, pero esto es una perfecta unión.

Extremo de salida de la bomba azotó a través de 2 polos para mantener todavía

4. la bomba funcionó a la perfección a las velocidades bajas que nos desviamos al ser preparado en cada arranque; solo girar y no funciona - se debe prestar atención especial.

En general para el día - bueno. Ella está trabajando - y sólo necesita una depuración.

Viernes 23 de septiembre

1. la cadena mantiene saltando como la bomba mueve un poco fuera de la alineación en el agua. Necesario añadir algo más al marco para mantener la bomba en una posición estable, sin embargo, le permiten girar.

Consiguió este uno resuelto hoy. Ha añadido un refuerzo adicional a la estructura a apoyar el bambú bush y llenado todo el espacio vacío en el eje de la pequeña moto de rueda con tuercas de bloqueadas. Tenía a la cadena de la correa en V por un solo link, pero eso era todo que lo tomó.
Ahora que la bomba es estable en el agua, puedo añadir más agua al cañón, que pone más de la bomba bajo el agua - que le permitió mover un mayor volumen de agua que ayer. De la bomba todavía alrededor del 20% demasiado alto, así que salida no lo que ha sido al girar la bomba en el barril con la mano.

Video descargar aquí - disculpas por la calidad de sonido, estaba lloviendo. Swing powered agua bomba segunda Asamblea run.avi 14,4 mb

Es un poco más difícil de girar la rueda de la bici superior ahora, y la presión del tensor está causando la rueda de la bici superior salir de la alineación cuando se gira la rueda de su borde... pero eso es un trabajo para el lunes. Tal vez cambiar el casquillo de bambú con un montaje de cojinete de rueda de bicicleta o inferior soporte rodamiento para eliminar algunas de la fricción se clasificará hacia fuera.
Permítanme desarrollar dos barras de pivot swing - uno usando la caña de bambú y uno con una longitud de tubería de acero del andamio. El bambú de bastante fuerte para el trabajo, pero es un material natural y no creo que es bastante controlable en su movimiento para mí para acoplamiento con la impulsión de cadena. Tubo de andamio me daría un derecho de la barra y me permite apoyar (y posiblemente conducir) la bomba en ambos extremos, que completaría el fortalecimiento de esta parte del sistema.

Domingo 25 de septiembre

Quitó un día para el espacio de pensamiento ayer y decidió alejarse de la barra de pivote del bambú - no es adecuado para la tarea - debe ser recto y capaz de más que creo que el bambú puede hacer sin mucha ayuda.

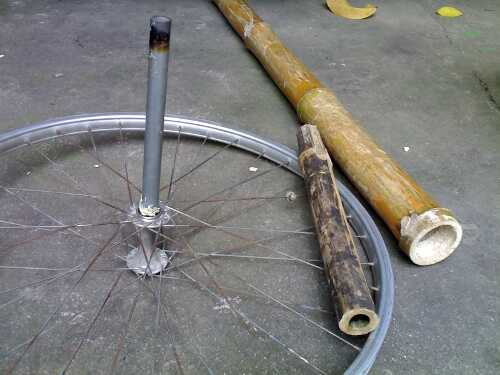

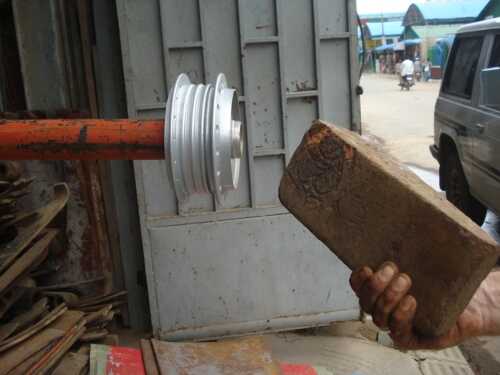

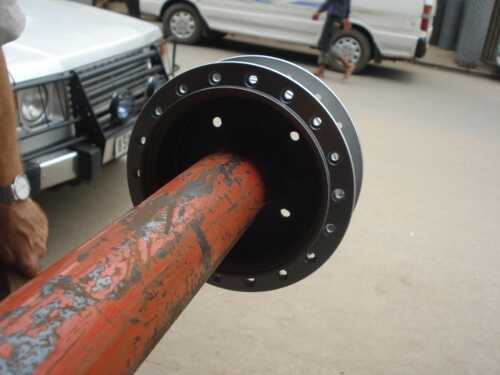

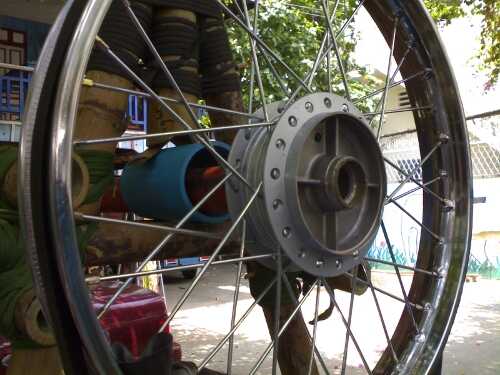

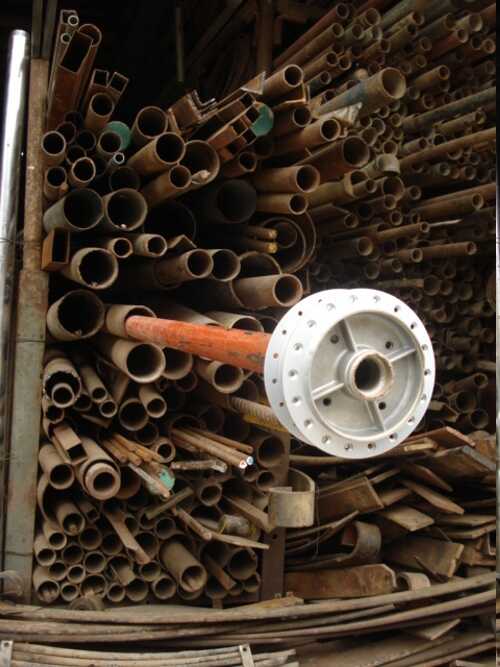

Encontró un viejo poste de andamio en Toul Sanke, el eje de rueda delantera de moto más barato, 19" llanta y radios en Toul Tumpong - persuadió el centro del polo del andamio y lo ata para arriba la rueda de esta tarde.

Esto ofrece una impulsión mucho más fuerte y más predecible, simplemente no tienen el tiempo o habilidades con bambú para trabajar la otra opción.
Perderemos algunos rpm con una caída de 2" de diámetro de rueda de coche de la rueda de bicicleta, pero permitirá a la fuerza de la barra de pivote para un brazo más corto con una carga más pesada y un mayor ángulo del oscilación, que será más de compensar la pérdida. Con una capacidad de carga mayor, incluso seamos capaces de fijar 2 bombas en fase opuesta a una oscilación, que mejorar el volumen de salida y hacer que el volumen de un flujo más constante.
Volver a Aziza s mañana esto ajustar al armazón de la cuna-columpio y probarlo.

Lunes 26 de septiembre

La rueda de la moto transferir fácilmente el esfuerzo de torsión de la barra de pivote nuevo hoy.

Os adjunto un corto, brazo del oscilación de 12" de bambú a la barra de pivote y y el swing de allí con muy poco esfuerzo.

Problema resuelto - problema nuevo. La barra de pivote se mueve de lado a lado y empuja la cadena fuera la bomba después de unos minutos... collares deben arreglar eso.

Tiempo a añadir en los brazos y recortar las pérdidas por fricción en los 3 arbustos.

Casi allí.

Martes 27 de septiembre

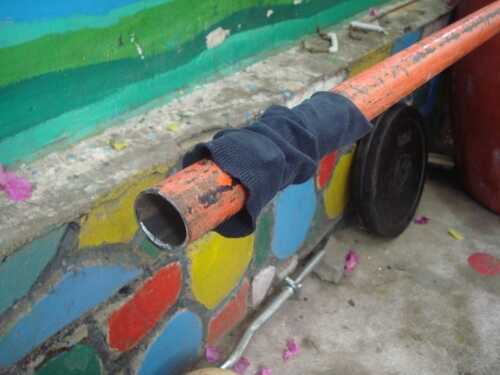

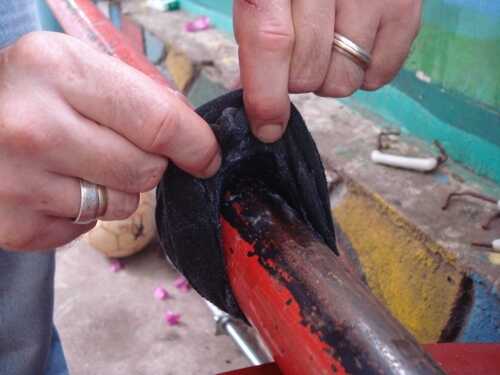

Pivote barra arbustos - tomar varios calcetines viejos y cortar los dedos del pie, pásalos a la barra y doblar sobre sí mismos, una almohadilla de material de construcción.

Agregar en las porciones de grasa... hey presto - engrasado buje.

Con 40kg a una cuerda... no hay problemas en absoluto con los columpios - necesarias pruebas pesos en las esquinas, aunque.

Pero una cuerda de ningún bien - necesitamos brazos de pivote sólido - prueba con un sobrante

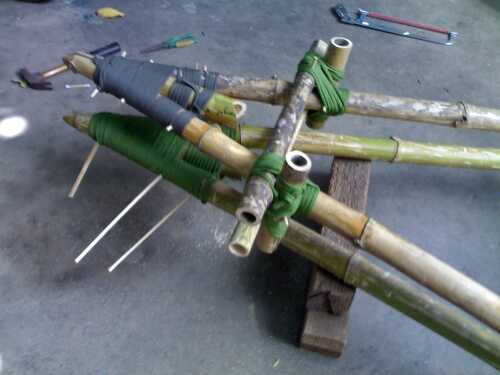

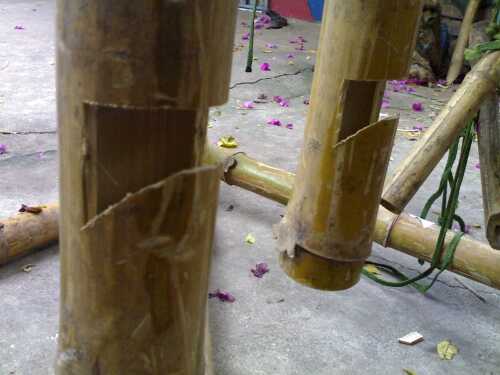

Corte una ranura para el pivote de la barra 2/3 del camino a través del bambú y latigazo de juntos

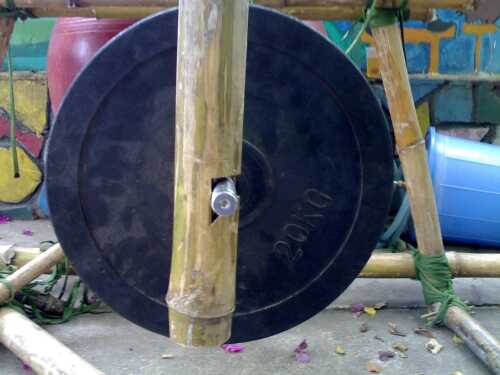

1 brazo apoyará por lo menos 80kg - no balanceo...

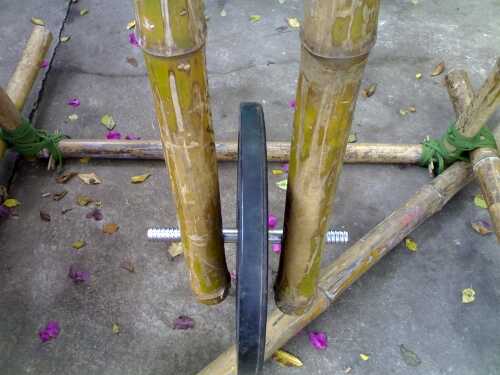

Ranuras cortan en los brazos para sostener una barra con mancuernas

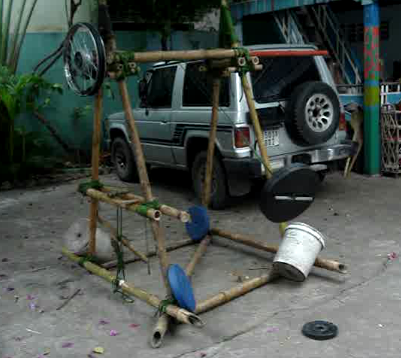

Probando el columpio con 2 brazos y 50kg de peso.

Esto era bueno hasta que llegamos a alrededor de un arco de oscilación de 90 grados, entonces las cosas fueron decididamente dudosos - no quedarse los casquillos del brazo de pivote - desgarres en el puntal de bambú encima no mantienen en su lugar. Apoyos o cuñas a la estructura de a mañana - entre el amarre de abajo a la derecha y el tubo de pvc.

Cuando eso se hace, vamos a estar todo listo para conectar la bomba y ver que pasa...

¿2 días más?

Miércoles 28 de septiembre

Fija la barra de pivote en lugar y reembalar la lubricación de bush, alrededor de una pinta de 1/4 de grasa en capas trapos viejos entonces pegadas para fácil colocación - estalló inmediatamente la cinta peso fue en el columpio y difundir bien grasa.

Pasamos de la grande-el agua actúa como un freno para el péndulo - lo sentimos, que es la parte no estoy diciendo por ahora...

Funciona... concepto probado!!!!

Vuelta a la tierra... Tuve problemas con la correa de transmisión deslizamiento hoy - estaba lloviendo fuerte y las superficies no agarre - la rueda de la moto necesita una cubierta de la lluvia. La correa de V no agarre más allá de tal vez un ángulo de giro de 30 grados, así la prueba se limitaba a dio alrededor de 3 litros por minuto. El columpio funcionará a través de alrededor de 100 grados antes de componentes estructurales detener el giro mayor.

Los mercados y las tiendas deben reabrir mañana Pchum Ben es por ahora, así puedo mejorar en uno o dos de los materiales utilizados hoy en día. Ajustar para la salida... No veo nada que me detenga al menos duplicar la cifra de hoy.
Esperemos que sea un día seco para un funcionamiento de prueba buena - y entonces ella es completa.

Un jardín swing y combinación de bomba - resultado de agua!

Viernes 30 de septiembre

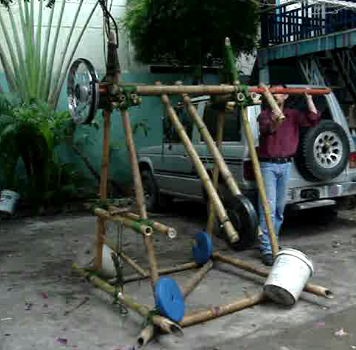

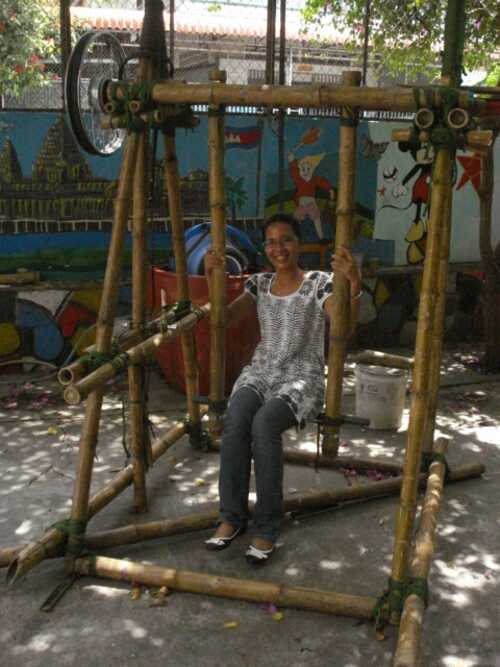

Finalmente conseguí a una persona en el columpio, hoy - final prueba de concepto.
Amplió la colocación de brazo que hace pivotar y agregó un "columpio".

Prueba el columpio

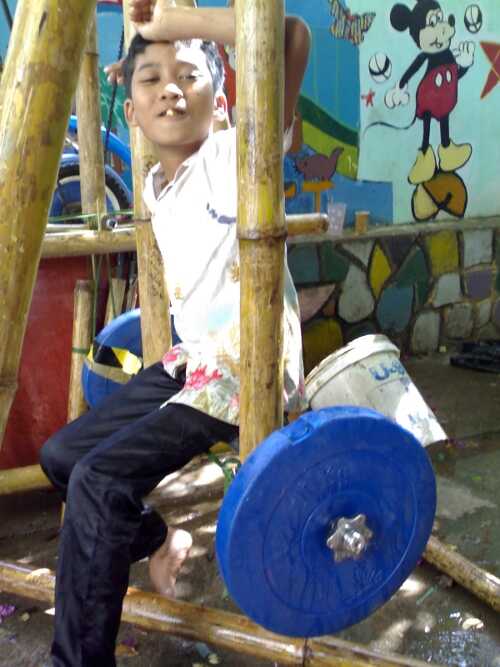

Añadir pesos al columpio para un impulso poco...

Potencia máxima + 20kg!

Los siguientes enlaces son para descargas de video 4. Mis disculpas por la calidad - yo he comprimido los archivos .avi y el .mp4s son de mi celular.

Primer ensayo del oscilación 23 mb .avi

Los niños jugando 11,5 mb. MP4

Los niños jugando 2 4,3 mb. MP4

¿Quieres una ducha?  3,3 mb .avi

No reconstruyo la bomba para adaptarse a la entrada de la unidad de swing por falta de tiempo; hemos utilizado la misma configuración de la bomba en cuanto a los últimos test - volumen sería mayor con una reconstrucción de la bomba. Un diámetro de tubería más grande le daría más volumen de agua bombeado, mientras que añadiendo más vueltas a las bobinas de la bomba aumentaría la potencia de salida / bombeo cabeza - pero eso es para después de la prueba. Nosotros estamos algo limitadas en nuestros recursos hídricos de contención y materiales por el momento, así que no puedo construir tan grande como quisiera.
