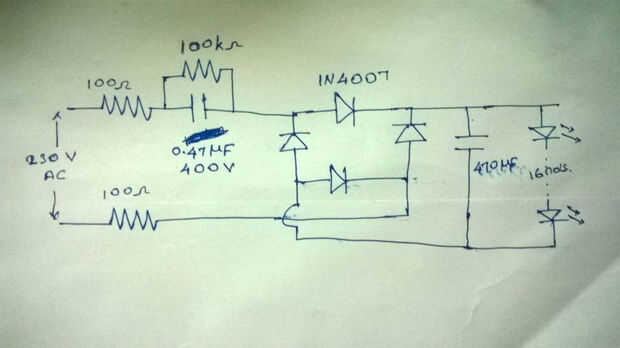

Paso 2: Diagrama del circuito
Este circuito permite para conectar los componentes. Aquí el 470j 400v condensador actúa como un voltaje caída del condensador. Convierte la fuente de alto voltaje de CA a la fuente de CA de baja tensión deseada y que se basa en el valor del condensador utilizado. Y la combinación de resistor capacitor es soltar la energía almacenada desde el condensador cuando la energía está apagada. El circuito de puente de diodo 1N4007 es convertir CA a CC y el capacitor de 470uf filtra las ondas no deseadas de la CA.

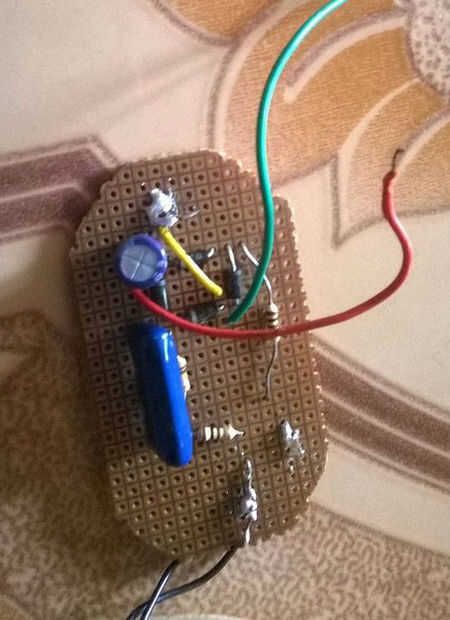

Los componentes fueron montados en una placa de PCB según el diagrama del circuito.
