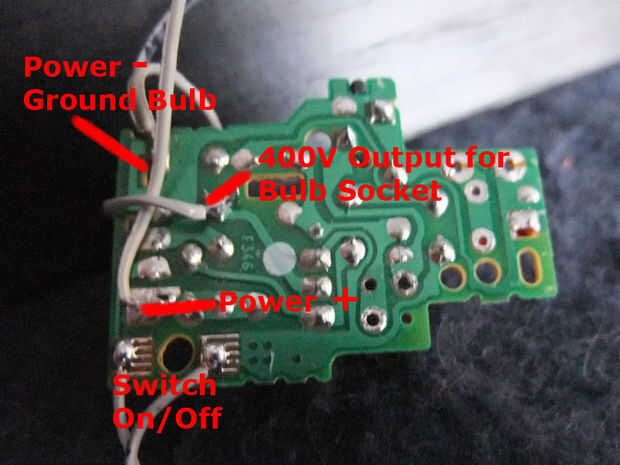

Paso 4: Encuentre los puntos de conexión correcta
Para la entrada de energía utilizo una fuente de alimentación DC ajustable.
No use más de 3 voltios Si no quema la voluntad.
El módulo toma alrededor de 350 mA.
Entonces puede usar dos cables para llevar el interruptor de alimentación del módulo.
Tiene más sentido en cuanto a puente de los dos puntos en el circuito de interruptor y la fuente de alimentación de encendido/apagado de la soldadura.

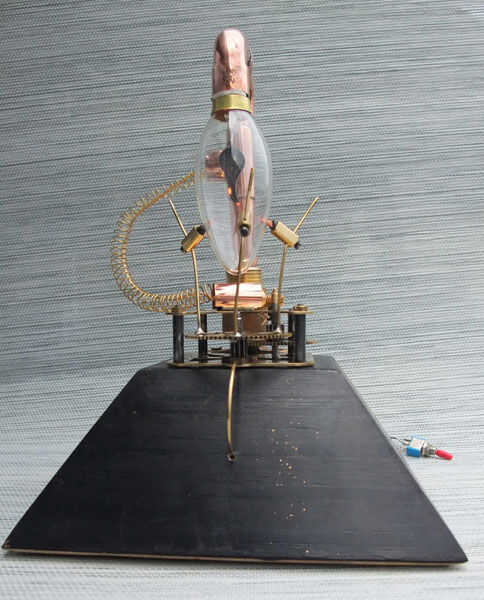

El cable de la salida de alta potencia del circuito va al contacto central de la bombilla.
Los tres brazos fuera de mi foco están conectados a la potencia-
