Paso 13: Construir la fuente de alimentación
El corazón led consiste en catorce voltios 2 leds en serie que significa que necesita una fuente de alimentación mayor a 28 voltios. Los leds son dispositivos de corriente constante que generalmente operan a 20mA. Para reducir el calor en el foco de luz y también para aumentar la vida útil de los LED es una buena idea para ejecutar a un nivel inferior de corriente de 10mA. La salida de luz de los leds en la 10mA es más que suficiente y el efecto de corazón se mejora en niveles de luz más baja.

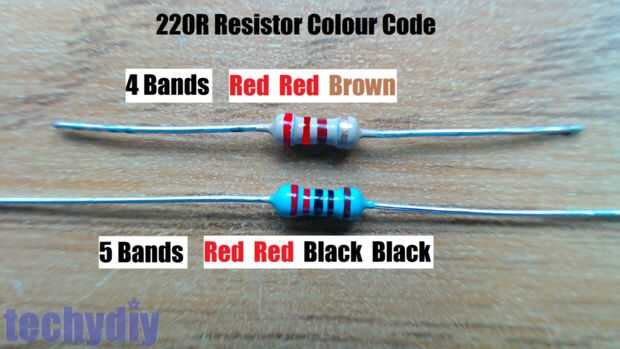

Para limitar la corriente a la 10mA, se coloca una resistencia de 220 ohm en serie con los leds y la tensión de alimentación se establece en 30 voltios.
- Cortar el cable positivo (llano) de la lámpara led.
- Aislamiento de la tira de ambos extremos del cable cortado.
- Los cables pelados con un soldador de estaño.
- Coloque el tubo termo retráctil sobre ambos cables.

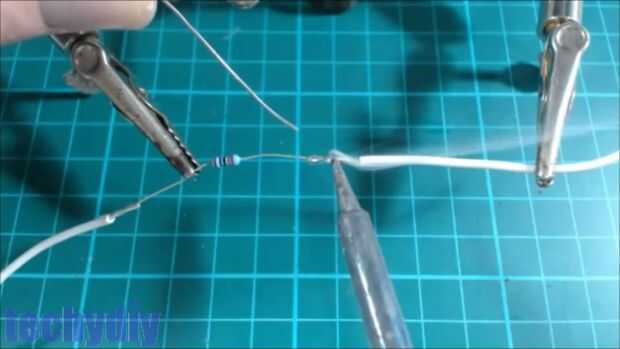

- La resistencia entre los cables de la soldadura.

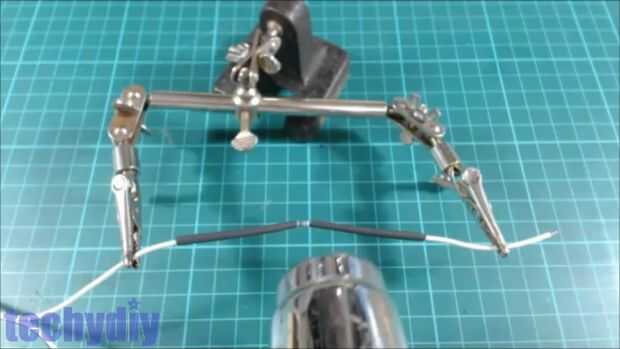

- Cubra las conexiones soldadas con el tubo termo retráctil y retráctil con una pistola de calor.

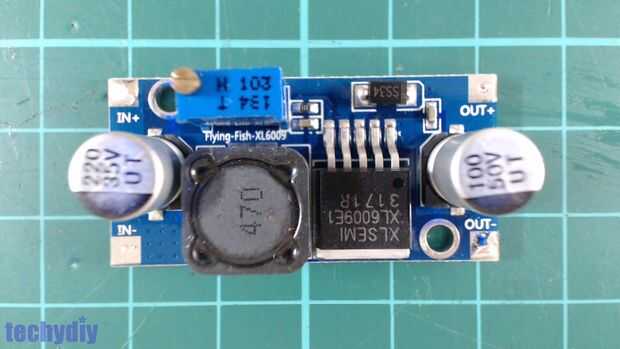

La fuente de alimentación es una batería de 9 voltios y este es impulsado a 30 voltios por un módulo de interruptor elevador ajustable modo impulso basado en un chip de XL6009.

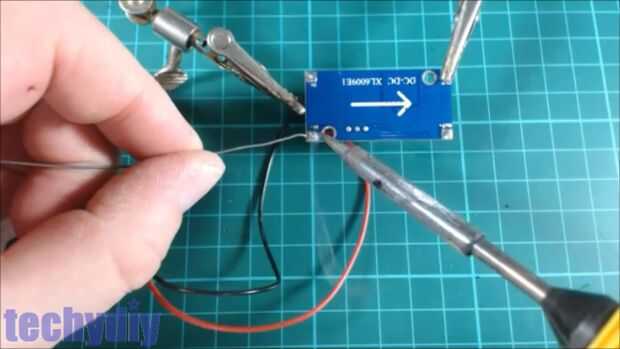

- El 9 voltios conector positivo (rojo) cable de la batería al polo positivo del módulo + en el terminal de la soldadura.
Lo 9 voltios batería Conector negativa (negro) el conductor negativo -en del módulo terminal de la soldadura.
El módulo XL6009 tiene una salida de voltaje ajustable y debe establecerse en 30 voltios antes de conectar a la lámpara led.
- Conecte la batería de 9 voltios al conector de la batería.

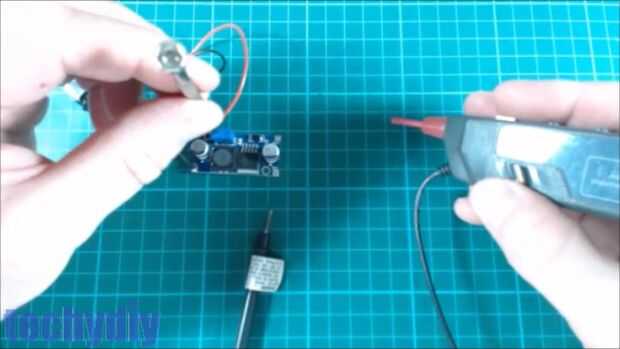

- Ajuste el multímetro para leer el voltaje de c.c. con una gama que puede leer 35 voltios.
- Conectar el multímetro a los terminales de salida + a y - fuera del módulo.
- Ajustar la tensión de salida de 30 voltios girando el tornillo en el potenciómetro azul del módulo.
Finalmente Conecte el módulo a la lámpara.
- Desconecte la batería de 9 voltios de la batería.

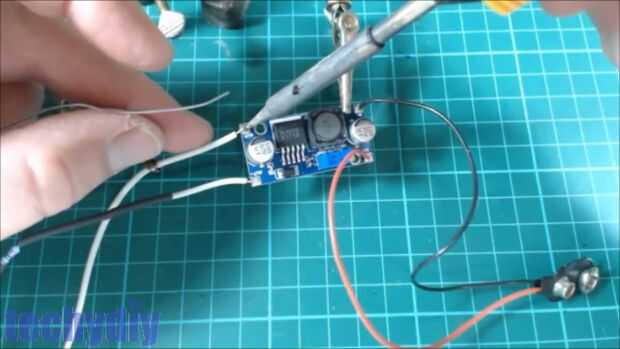

- Solde el cable positivo (llano) de la lámpara led al polo positivo del módulo + a la terminal.
- Soldadura el cable negativo (rayas) de la lámpara led en el módulo 's negativa - hacia fuera de la terminal.
