Paso 5: Hacer que el corazón led

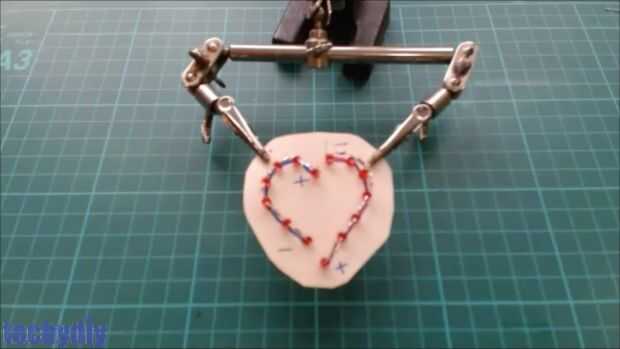

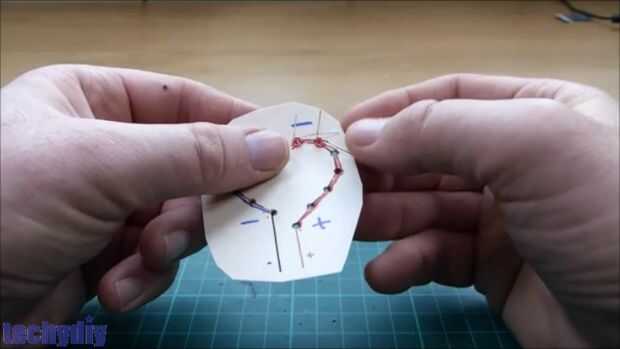

El corazón led está formado por soldar los leds en serie. El corazón se hace en dos secciones y las secciones se unen posteriormente para formar la forma del corazón.

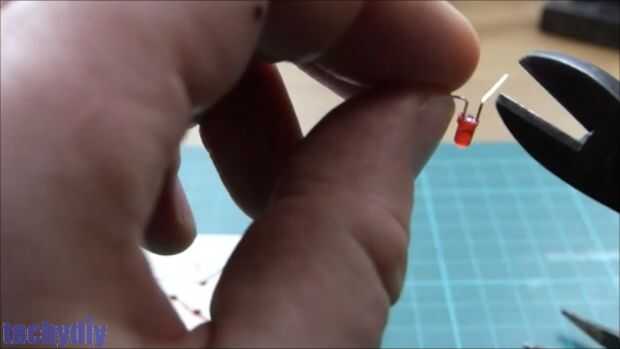

El positivo + lateral de cada led es identificado por un plomo más larga y el negativo - lado por el cable más corto.

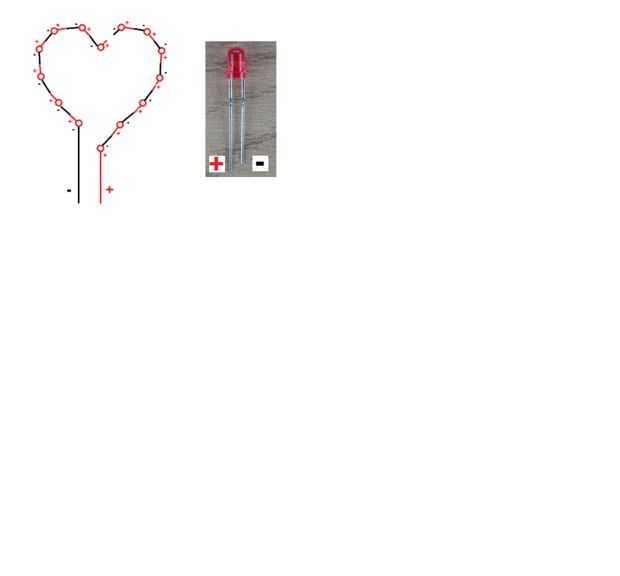

Para hacer este proceso más fácil he creado una plantilla para la colocación de led y orientación que se puede descargar (véase arriba).
Los LED son dispositivos bastante robustos, pero sin embargo debe tratar y evitar el sobrecalentamiento durante el proceso de soldado.
- Imprimir la plantilla de corazón led.

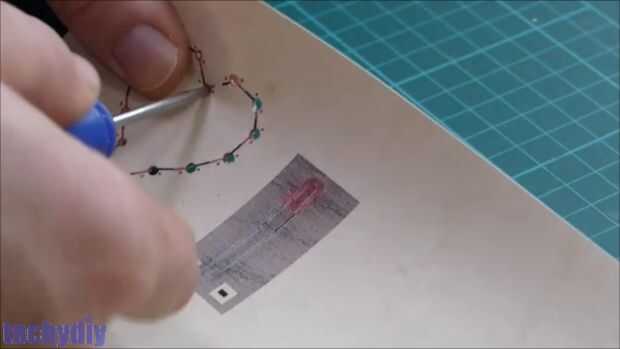

- Perfore agujeros en la plantilla para los leds.

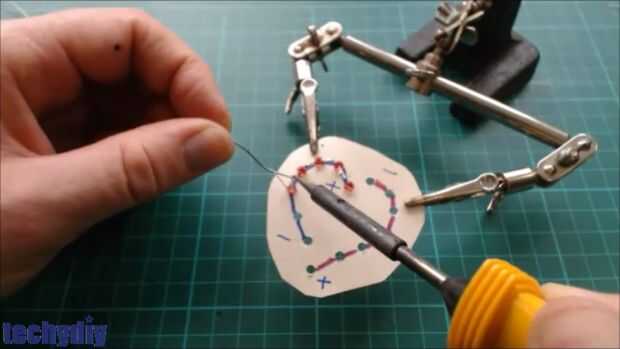

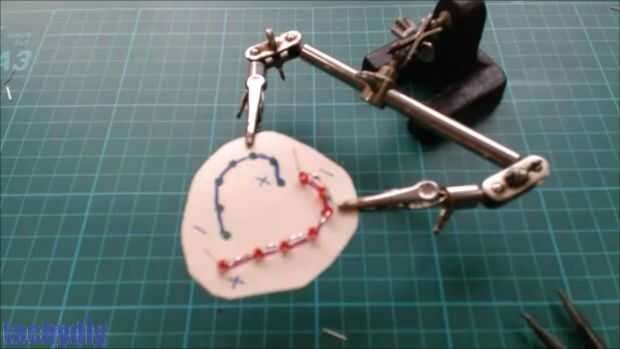

- Comenzando en el lado derecho de la plantilla y usando los agujeros, soldar una cadena de siete leds juntos. Largo + plomo en un led se conecta a corto - conducir en el lado del led. Seguir la polaridad marcada en la plantilla.

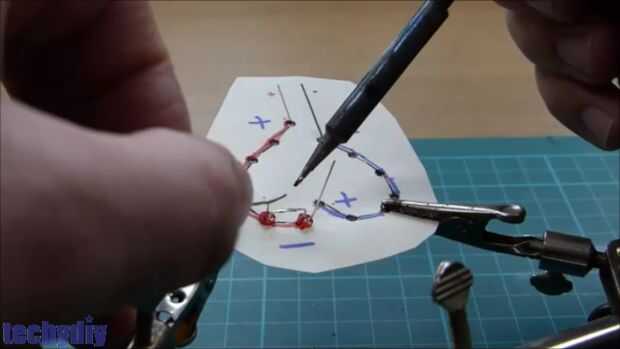

- Ahora soldar una cadena de 7 leds juntos en el lado izquierdo de la plantilla otra vez siguiendo la polaridad indicada en la plantilla.
