Paso 2: Modificar Wiseduino
Vamos a empezar con el cable de cinta.

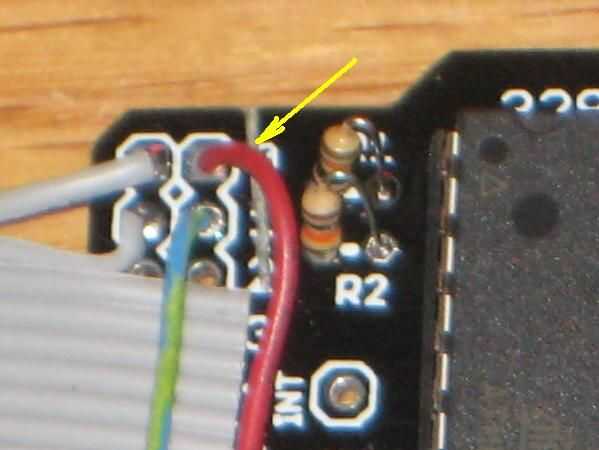

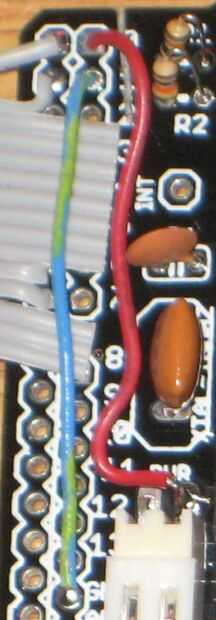

En primer lugar, tenemos que cortar los rastros a D0 y D1, cerca de la cabecera. La posición de los cortes se indica con una flecha amarilla en la foto 2. (Estos dos rastros son las dos primeras de la parte superior del tablero). Una vez D0 y D1 en el conector se desconectan desde el microcontrolador, volver a los conectaremos a Vcc (5V) y GND, respectivamente, soldando dos alambres como se muestra en la foto 3.
A continuación será soldar los cables, de cinta en los agujeros previstos para las cabeceras de la mujer (extensión).
Estos son los cables que deban ser soldadas (el cable rojo de la cinta se numera como 1):
-cable 1 D8;
-cable 5 a D7;
-cable 7 D6;
-alambre 15 a D1 (que llegó a ser conectado a tierra antes);
-cable 16 a D0 (que llegó a ser conectado a Vcc antes).
Para el interruptor de inclinación, dos mini-pasos son necesarios:
a. Solde un resistor de 10 K entre A0 (0 analógico) y Vcc. En mi caso, el Vcc más cercano fue el pin 8 del DS1307;
b. la soldadura del interruptor de inclinación entre el mismo A0 (0 analógico) y tierra, haciendo que el cilindro esté en un ángulo de 45 grados a la Junta. Así, cuando la Junta está sentando, el balón en el interruptor de inclinación hace que el contacto entre los 2 pines. Cuando la Junta está de pie, la bola cae en el otro extremo del cilindro (que no tiene cables), dejando abierto el contacto del interruptor.

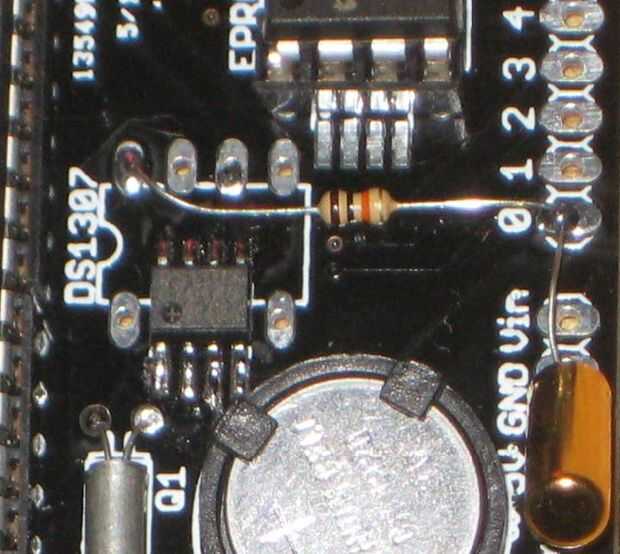

Esto se ilustra en la foto 4.

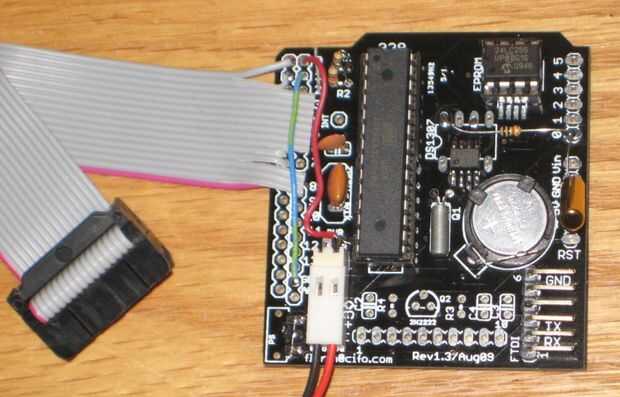

Al final de este paso, la Junta debería verse como en la foto 1.
Ahora puede insertar el conector del cable de cinta en la pantalla LED. Asegúrese de en la pantalla, el interruptor Nº 2 está en la posición ON y los otros tres están en la posición OFF.
