Paso 2: Añadir Aux cable
Usé un estéreo de 3,5 mm a RCA cable de Monoprice, pero cualquier cosa con un conector de audio de 3,5 mm en el extremo funciona. Yo corte el cable cerca de 2 pies y había pelado los extremos del alambre.

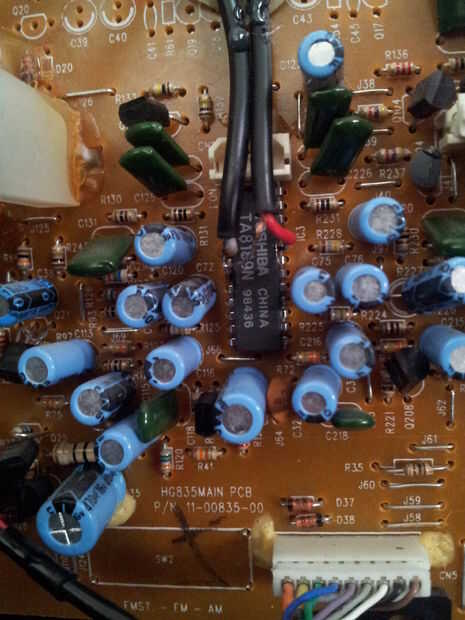

Aquí la parte difícil es averiguar de dónde conectar el cable a la placa de circuito. Estamos planeando sobre el reemplazo de la función de la cinta del estéreo con el cable aux. La señal del reproductor de cintas se alimenta a través de un pre-amp para fortalecer la señal antes de que salga en el amplificador regular. Nos vamos a conectar nuestro cable aux en el circuito entre el preamplificador y el amplificador. La forma más sencilla de hacerlo es soldar el cable aux a la salida pre-amp. En nuestra junta, el preamplificador es un chip negro etiquetado Toshiba TA8189N. He encontrado el datasheet para el chip en línea por googlear TA8189N.
Se suelda el alambre exterior de cada canal de nuestro cable aux con un conector de tierra en el chip. He utilizado el pin 7. Luego, se soldar el cable interior (señal) de nuestro cable aux a los pines 5 y 20. Estos son los pines de salida pre-amp para cada canal, según he encontrado en la hoja de datos. Así, nuestro cable de aux es conectado al circuito entre el preamplificador y el amplificador de salida de altavoz.
Ya que no queremos jugar cualquier cinta ya, y no quiero ninguna señal de las cabezas de cinta para interferir con la señal de audio, he desconectado ambos cables principal de la cinta de la Junta Directiva.
