Boom Box Ipod Dock / caseros iHome (3 / 4 paso)

Paso 3: Audio

a continuación necesitamos para reproducir música. Tomé el cable del auricular y cable en el amplificador pero encontré estático cuando lo jugaba. Más tarde me enteré de que el cd de la entrada en el amplificador tiene una impedancia de alto y el ipod tenía una baja impedancia así que tuve que emparejar impedancias.

Un simple T-pad soluciona este problema, una almohadilla de t es una relación y a continuación se ofrece una calculadora para determinar las resistencias que se debe utilizar.

http://www.nu9n.com/TPAD-Calculator.html

Una salida común para una toma de auriculares del ipod es de 33 Ohms y la salida común construido en reproductor de cd es de 1kohm, un gran desafío en impedancia así que tuve que ir de baja a alta impedancia. El problema con esto es que tengo cierta pérdida de volumen en la presentarán.

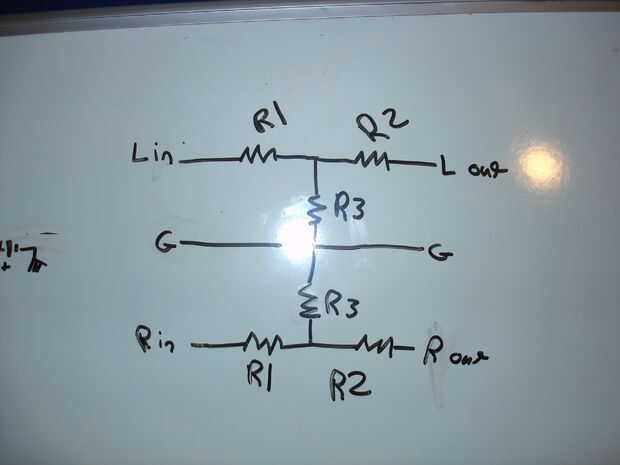

Pierdo de 21db y son las resistencias que utilizan en el esquema siguiente:
R1 = 1 ohmio
R2 = 987 ohmios
R3 = 33 ohmios

Una vez que había ido desde amplificador de auriculares jack - t-pad - era bueno para ir y cargado y tocado música!
