Paso 5: Prepárate tu amplificador...!!!!!!
Haz tu tablero de Amp PAM8403 con usted.

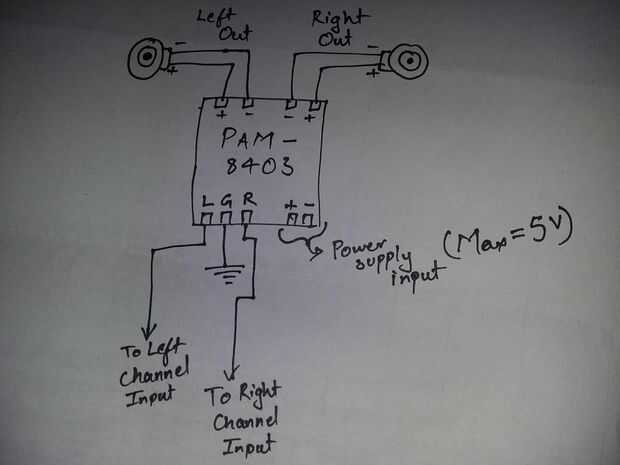

Consulte las imágenes arriba para las conexiones con la Junta Directiva de la Amp.
También puede Agregar un pote para control de volumen. No he usado en mi caja de auge como preferí control de volumen directo via mi celular.
Hay tres formas de conexión de señal de entrada al amplificador de Junta---
1) use un barato 3.5mm Cable AUX para conectar con su teléfono móvil y otras cosas. (A ser conectado.)
2) usar un módulo de Bluetooth Audio para usar el Boom Box sin cables conexión. (Va a ser wireless, pero se conectará a los dispositivos habilitados para Bluetooth.)
3) use lo anterior. (El mejor método a utilizar, ya que esto permite conexiones universales. Sólo uso adecuado circuito de conmutación para conmutar entre las fuentes de entrada.)

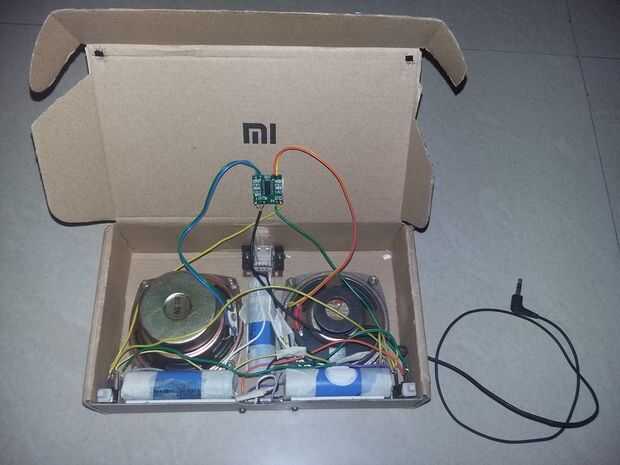

Quería mantener el Boom Box tan barato como sea posible, así que preferí un 3,5 mm cable de Aux, conectado directamente a la Junta de PAM8403 amp.
UTILIZAR un hembra AUDIO JACK de 3,5 mm para la conexión AUX - esto le permitirá quitar el cable Aux cuando no se utiliza la caja de auge, lo que es más portátil.
También, conecte las conexiones del altavoz con la Junta.
Recuerde - las salidas de PAM8403 diferencial, que no tienen una tierra común. Así, por favor no conecte la izquierda / derecha salidas del amplificador juntos...!!! Se sople la Junta Directiva de la amp, si lo hace.
Conecte la fuente de alimentación a la Junta Directiva de la Amp como se muestra en la figura, utilizando los interruptores. Si usted decide usar una fuente de alimentación USB o cualquier otra forma de alimentación, puede hacer las conexiones por consiguiente.
No olvides---es la tensión máxima a la Junta Directiva de la Amp 5V solamente...!!! Por favor un circuito de regulación apropiada si utiliza otras opciones de suministro de energía.

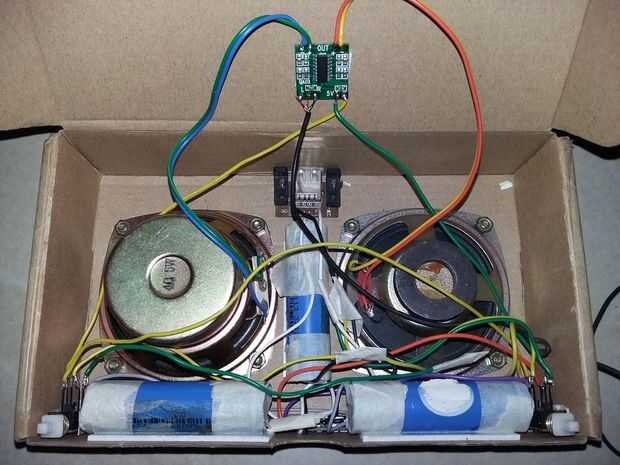

Palillo los interruptores y la placa del amplificador en la caja, según como usted como, con buenos adhesivos o cinta de doble cara.
También puede Agregar un indicador de encendido a la caja del auge.
Después de todo hacer, darlo una prueba para comprobar si todas las conexiones son correctas o no.
Vuelva a verificar las conexiones defectuosas o abiertas antes de encender...!!!!!!
