Paso 2: Cambiar el cableado
Puede evitar un error que te hice, al seleccionar el interruptor, asegúrese de seleccionar un interruptor de bloqueo y no un interruptor momentáneo. Si usted pide un interruptor momentáneo como lo hice la primera vez, su boombox sólo se activará para arriba mientras está presionado el botón.
Había probado todo fuera de la caja y por cable. He elegido para utilizar algunos de los conectores Molex de 4 pines de una vieja fuente de alimentación, este es un rápido fácil desconectar que sé que puedo confiar en el. Sólo tiré los pines no utilizados del conector de plástico con pinzas. También utilicé los cables de la fuente de alimentación en lugar de comprar cables.

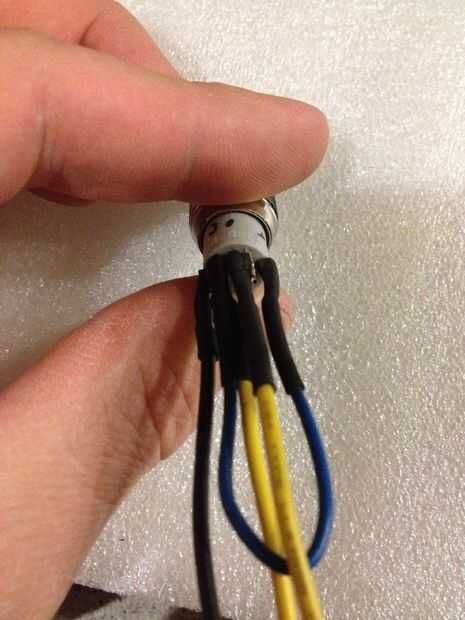

Cableado del interruptor
Exención de responsabilidad, yo no pretenden nada más que el conocimiento muy básico de cableado y no soy un experto de la electrónica de cualquier manera, forma o forma ***

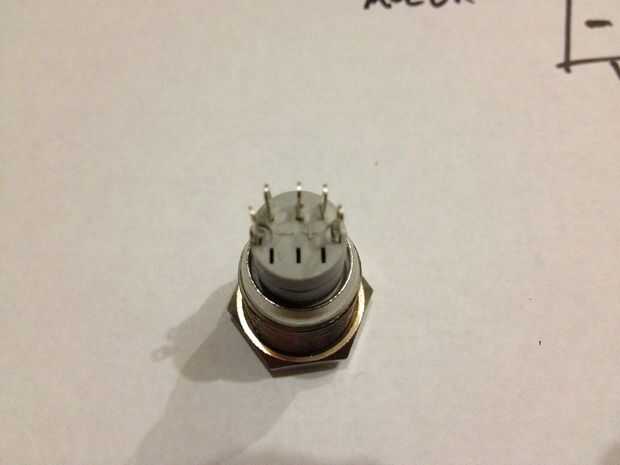

He utilizado un interruptor de LED de 5 pines.

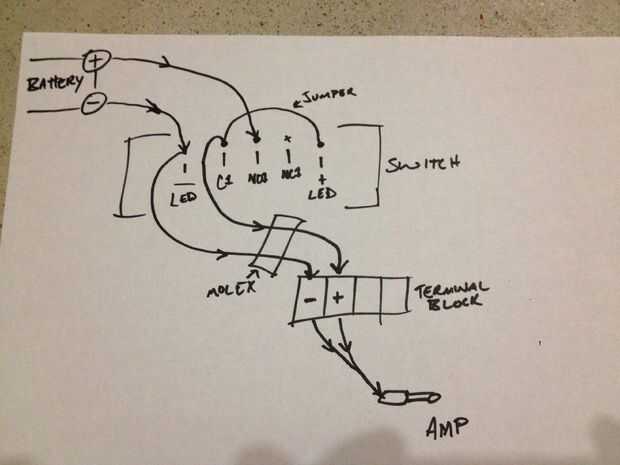

De izquierda a derecha:
LED NEG | C1 (común) | No1 (normalmente abierto) | NC1 (normalmente cerrado) | POS DE LED
Negativa conexión a switch (de batería) para LED NEG
Negativa de la conexión del interruptor (en 6 post de bornes)
LED NEG para NEG de Molex al bloque de terminales
Conexión positiva en cambio (de batería) a NO1
C1 saltó a la posición de LED (Esto encenderá el LED del interruptor cuando el interruptor está en posición ON)
Conexión positiva fuera de interruptor (en 6 post de bornes)
C1 a POS de Molex al bloque de terminales

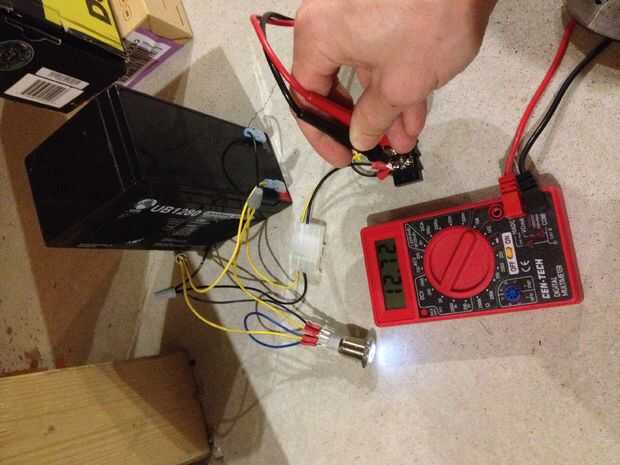

Corrí alambre para saltar las conexiones POS y NEG a los otros bloques en el bloque de terminales. He utilizado un bloque de terminales para hacer cosas agradable y limpia, esto es sólo mi preferencia y no se necesita necesariamente. He comprobado la tensión en la batería y luego en cada uno de los bloques de terminales donde la salté.
