Paso 2: Cableado y montaje

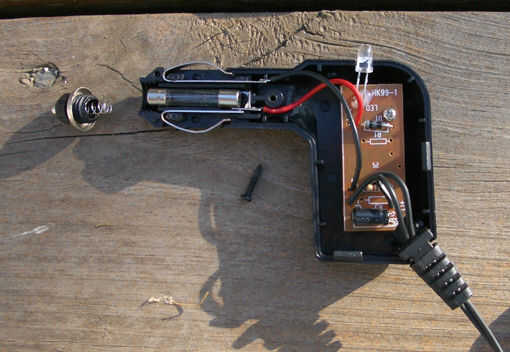

1. quitar el diodo del enchufe del cigarrillo. (imagen 3)
Desoldar el diodo de dentro del conector de enchufe de cigarrillos que viene con el Panel Solar. El diodo evita que la batería de una descarga a través del panel solar, cuando la salida del panel solar es baja. El diodo debe estar orientado como se muestra, con la línea del panel solar. (ver foto 3)

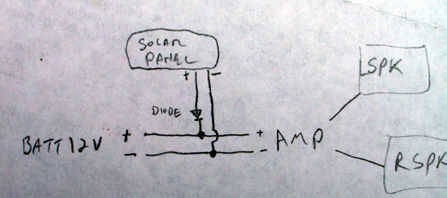

2. construir un convertidor de plug/jack, conecte el diodo y el panel solar.
Prestar mucha atención a la polaridad! Puede dañar el amplificador conectando la alimentación al revés! El alambre con la raya blanca es positivo, el cable negro es negativo. Terminales rojos son positivos, el negro es negativo. Terminales del centro son positivas.

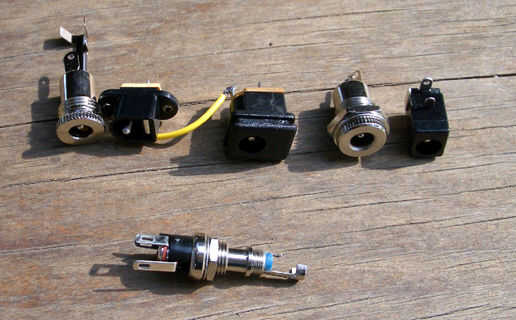

Conectores de CC tienen a menudo un terminal conmutado que no utilizaremos. Es fácil confundir esto por el borne negativo. Para encontrar este terminal, inserte un enchufe en el conector y comprobar la continuidad. sólo una terminal se conectará al negativo del enchufe. El terminal positivo del centro debería ser obvio. El tercer terminal no se utiliza y puede ser interrumpido para simplificar las cosas.

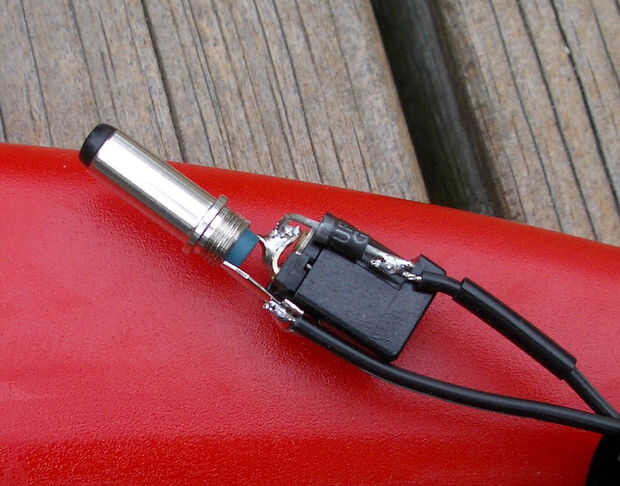

He creado al enchufe/el gato que está conectado al panel solar doblando los terminales en cada uno hasta que hacen contacto, y luego soldarlos juntos y conectar los cables de diodo de última.
Colocar las piezas para que las conexiones positivas tienen Sin oportunidad de entrar en contacto con el negativo. Esto es muy importante.
He tenido una pequeña batería del derretimiento a través de una pequeña cantidad de aislamiento y empezar a fumar. Estas pequeñas baterías paquete de un montón de jugo y podrían quemar su casa. No estoy bromeando. Asegúrese de hacer un buen trabajo este enchufe de soldadura y de la batería Conecte. Asegúrese de que las conexiones soldadas son sólidas, y que las porciones peladas del cable se mantienen al mínimo y no pueden entrar en contacto con ellos. Todos los sistemas de prueba en un área abierta y no confiar en la batería hasta que usted ha pasado algún tiempo con él y no ha fundido nada.
alambre como resultado. 14 AWG es un buen tamaño.

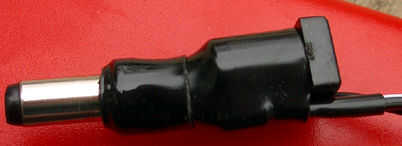

3. Conecte una clavija de CC a la batería.
Conecte el enchufe de CC en la batería los cables antes de conectar los cables a la batería. El centro es positivo en la clavija. Utilice un cable más pesado que en otros lugares. Sugiero por lo menos 16 cable AWG de la lámpara. leer la advertencia en el párrafo anterior y asegúrese de alambre de una manera para que los cables pelados no pueden doblar y hacer contacto.

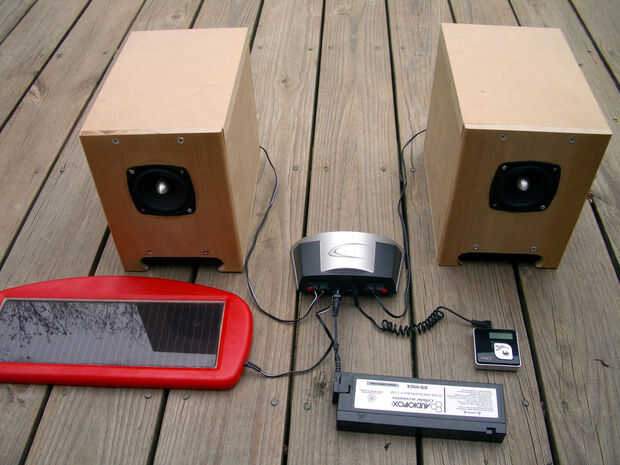

4. Pruebe el sistema antes de ensamblar los componentes en un boombox.
Conectar amplificador a los altavoces con cable 22AWG. Algunos altavoces tienen esta conectado ya.
Enchufe la batería en el enchufe/conector solar, luego conecte al enchufe/conector solar en el amplificador.
Conecte la fuente de sonido al amplificador.
Encienda el amplificador.
Encienda la fuente de sonido.
ajustar el volumen.
No voy a ir en el conjunto físico, ya que todo el mundo será diferente.
Asegúrese y colocar todo junto en una unidad sólida.
Colgantes, o suelto chupan pedacitos.
En esta aplicación.
Que todo lo encierra en una caja preparada como una caja de herramientas o un refrigerador pequeño puede trabajar bien, sobre todo si desea utilizar los altavoces del coche viejo.
El panel solar y batería fácilmente extraíble es muy práctico. Uso del Velcro.
Opciones de la manija
He utilizado una barra de la abrazadera para sostener altavoces de estantería juntos temporalmente.
Puede instalarse un asa de alambre de un cubo de cinco galones.
Un mango necesita plegar un panel solar montado superior fuera del camino. Sombrear el panel, incluso un poco, reduce de forma significativa su producción.

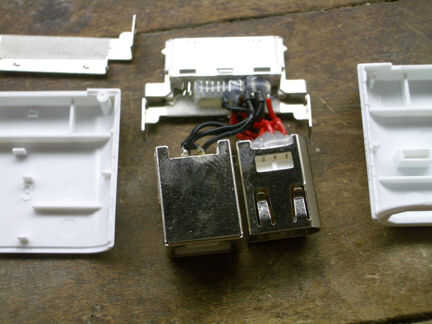

Usted debe ser capaz de añadir un dock de ipod con capacidad de carga mediante la modificación de estas instrucciones.
