Boombox último de Pandora (6 / 11 paso)

Paso 6: montaje

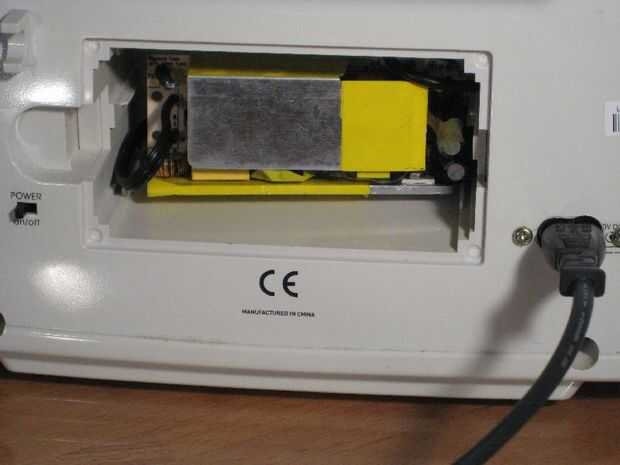

Lugar transformador en compartimento posterior, retirar los terminales de la batería. Cables de entrada y salidos de alimentación a través de las brechas a la cavidad principal del caso. Tenga en cuenta, usted puede desear el acortar el cable de salida por soldadura de tablero, cortar a la longitud del re soldar, en este punto.

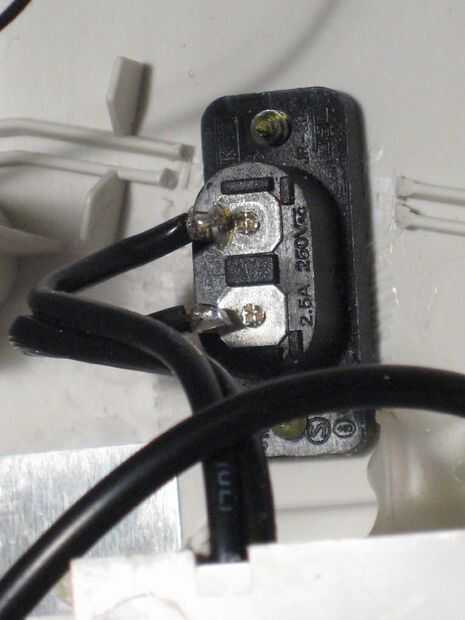

Corte una abertura para el conector del cable de red de la opción en el panel posterior. Yo usé un cable IEC tipo 7 'cassette' y conector). Conector de posición y tornillo para asegurar. Corte el cable de entrada de tamaño y los dos cables de la soldadura.

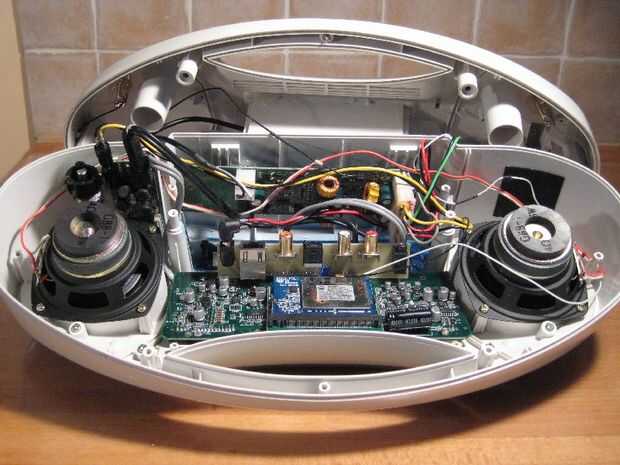

Tome el squeezebox de su lugar seguro, posición y tornillo en sus bornes. Coloque la placa de potencia ITX y atornillar. Ubicar la posición de tamp, corte los hilos de altavoz género existentes a la longitud. la soldadura como se muestra en el diagrama. Si desea agregar la línea en addon, soldar el cable coaxial de ahora. Coloque el tamp y atornillar. Pegamento caliente del pote de volumen. Junta adyacente a la tamp directamente en el interior de la caja. Asegúrese de que el pote de volumen. es accesible. Gire el eje de volumen a medio camino a través de su recorrido. Se puede ajustar a su gusto más adelante.

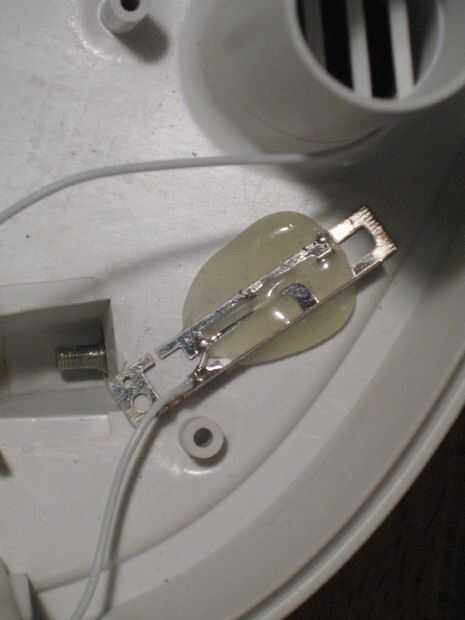

A continuación, pegamento caliente las antenas sin hilos tan distantes como sea posible.
