BOOMcast - IoT 3D imprimibles emitidos (1 / 2 paso)

Paso 1: Impresión y montaje

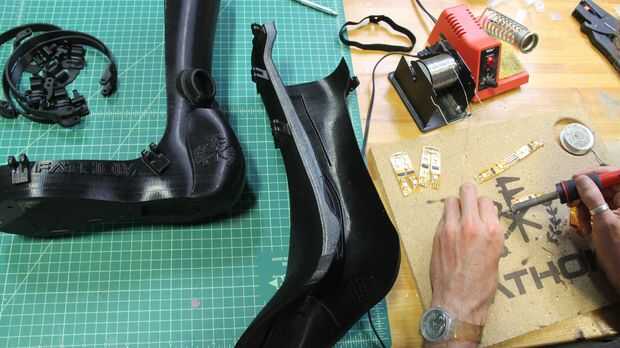

Piezas impresas:

Todos estos archivos están disponibles para descargar. Como hub de A360 del FATHOM y contribuir, por favor enviarme un correo electrónico.

  • Arranque: Impreso en Nylon 12 (FDM). ~ 37 hr construir
  • Lengua: Impreso en Nylon 12 (FDM). construir ~ 46 hr

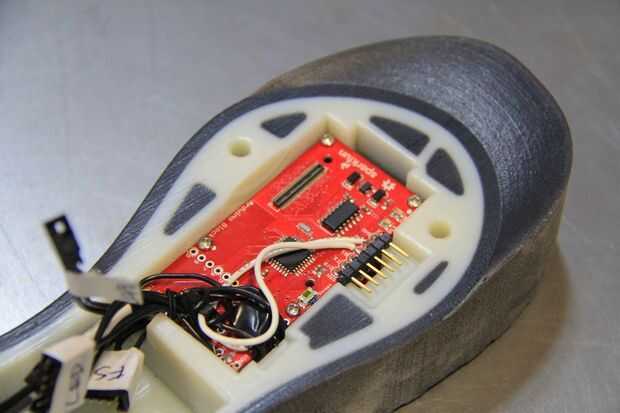

  • Único: Se trata de un conjunto de múltiples material impreso en un Connex3. La planta fue impreso en Shore 60 con una estructura totalmente rígida. construcción de ~ 6 hr.
  • Cubierta de la electrónica. Impreso en un rígido vero (polyjet). ~ construcción de 3 horas
  • Cubierta del altavoz. Impreso en un rígido vero (polyjet). ~ 30 minutos construcción total.
  • Correas: Correas diferentes cinco. Impreso en Nylon 12. ~ 2 horas construir cada, ~ 10 horas total
  • Cierres, trinquetes y alfileres: cinco de cada uno, 25 piezas total. Impreso en Nylon 12 (FDM). ~ 10 total de horas

Tiempo de impresión total era cerca de 112 horas--casi 5 días.

Partes compradas:

  1. Edison de Intel. El tamaño compacto y wifi a bordo fueron razones que elegimos al Edison para este proyecto.

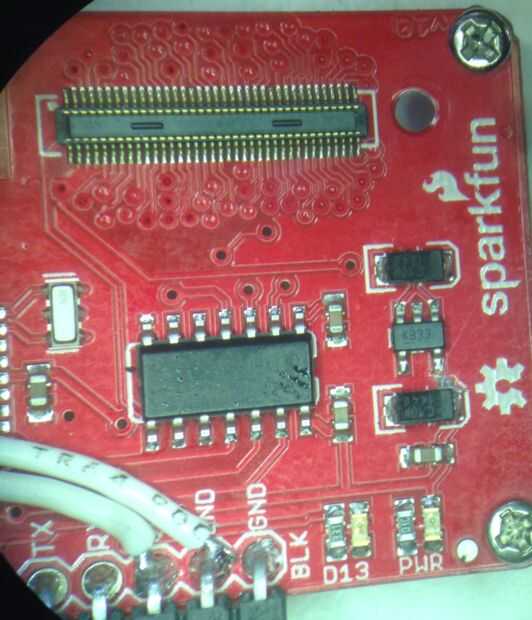

  2. Edison de Base cuadra de SparkFun. Utiliza energía y comunicarse con el Edison.
  3. Edison 9DOF cuadra de SparkFun. Usados para monitorear la posición y orientación del elenco.
  4. Edison Arduino cuadra de SparkFun. Utilizado para controlar los LEDs.

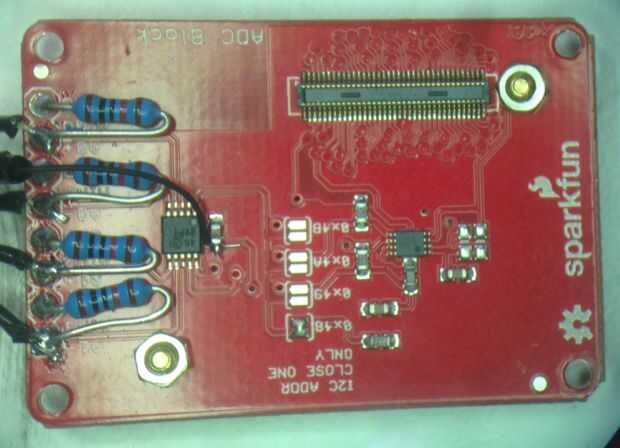

  5. Edison ADC cuadra de SparkFun. Solía leer los FSRs.

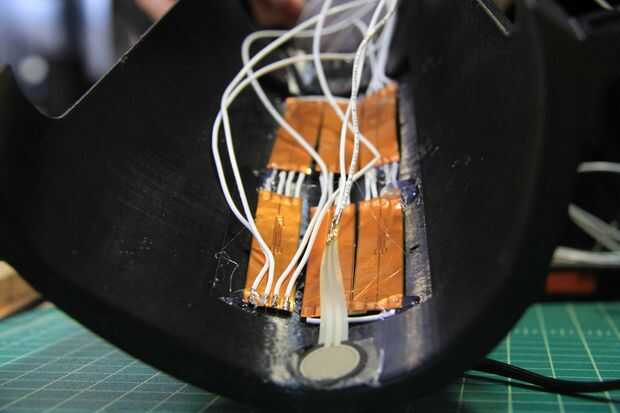

  6. FSRs y resistencias de polarización. Utilizamos 0-2.2 libras FSRs y resistores diagonales de 10 k.

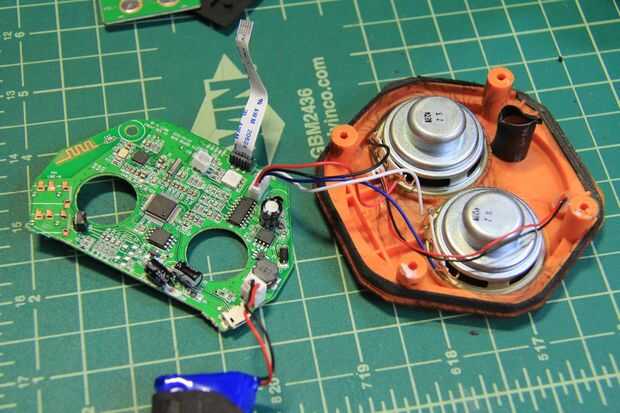

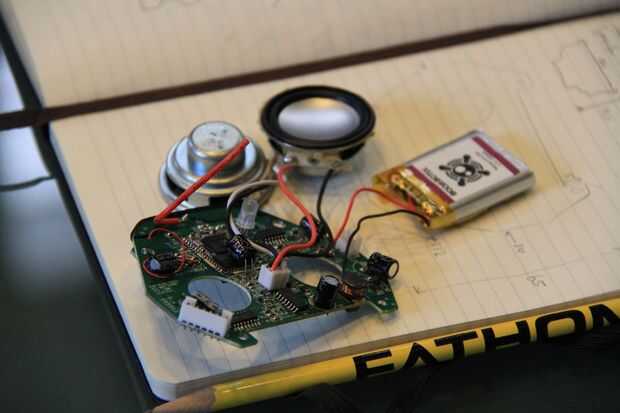

  7. De audio Bluetooth. Inicialmente, utilizamos la electrónica de un Rex Boombotix porque nos encantó el volumen y la calidad. Pero rompiendo bocinas bluetooth nuevo a rasgar hacia fuera la electrónica fue rompiendo nuestros corazones, así que encontramos un tablero OEM bluetooth audio receptor que era lo suficientemente pequeño como para caber en el maletero.
  8. Regulador de voltaje. Necesita 5v para funcionar los LEDs y no pudo generar mucho calor, por lo que utilizamos un 5V, 2A conmutación regulador que es un reemplazo de recto para patillas para los reguladores lineares 7805 estándar.
  9. LED. Utilizamos digital RGB LED, tiras de Adafruit. Corta las tiras y utiliza seis segmentos de 2.5".
  10. La batería. Necesitábamos una batería que entra en la planta del pie y proporcionar > 8V para ejecutar el regulador de voltaje y bluetooth audio. Nos encontramos con una pequeña batería de 3S 610mAh que era perfecto.
  11. De la espuma. Esta espuma porosa es transpirable y tiene un forro auto-adhesivo así que es fácil Revestimiento interior.
  12. Hardware varios:
    1. Hardware de bloque de Edison (CANT. 2): pequeño separadores y tornillos para sostener el Edison bloques juntos.
    2. Tornillos para la fijación de electrónica audio bluetooth para arrancar: hilo de rosca de #4 tornillos.
    3. Tornillos y tuercas para la fijación de la planta del pie para arrancar: 91841A011 92210A247 y tuerca #10 cabeza plana de 1" #10

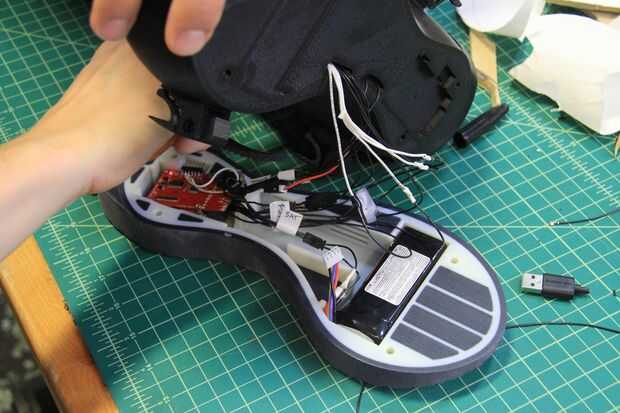

Asamblea

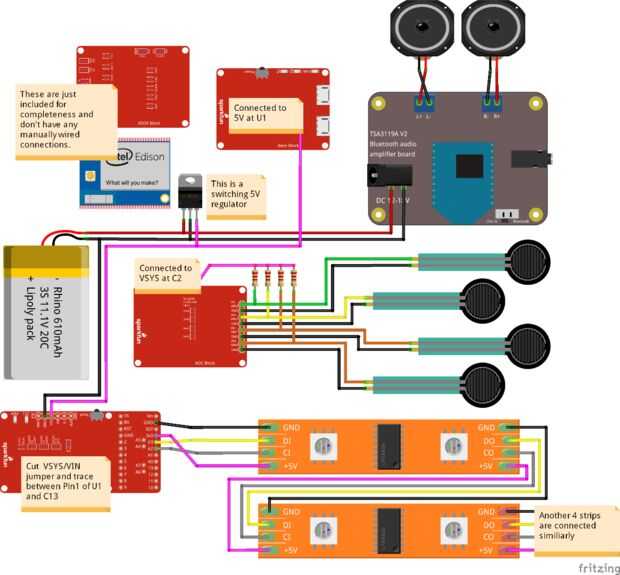

Después de la impresión y limpieza de las partes, debería ser bastante obvio cómo encajan entre sí. Se adjunta el diagrama de cableado. Hay un poco de cableado, es tedioso pero no difícil.
