Paso 3: Lista de piezas
[R] RESISTENCIA:
R1 = 0,22 Ohm x1
R2 = 180 Ohm x1
R3 = 1,5 K x1
R4 = 12K x1
[TR] TRIMMER:
TR1 = 1K multivuelta PCB condensador de ajuste x1.
[T] TRANSISTOR:
T1 = TIP31A o TIP31C x1
[L] INDUCTOR:
L1 = bobina de ferrita de 100μH x1. Véase texto por encima para obtener más información.
[D] DIODO:
D1 = diodo de barrera Schottky. 1N5821 (21V - 3A) o 1N5822 (28V – 3A) o MBR340 (40V – 3A) x1.
[C] CONDENSADOR:
C1 = 100ΜF / 25V X 1.
C2 = 0.001μF (código 102) x1
C3 = 2200ΜF / 25V
[IC] INTEGRADO DE CIRCUITO:
IC1 = MC34063 8 PIN IC & 8 PIN DIP socket.
[VARIAS PARTES]:

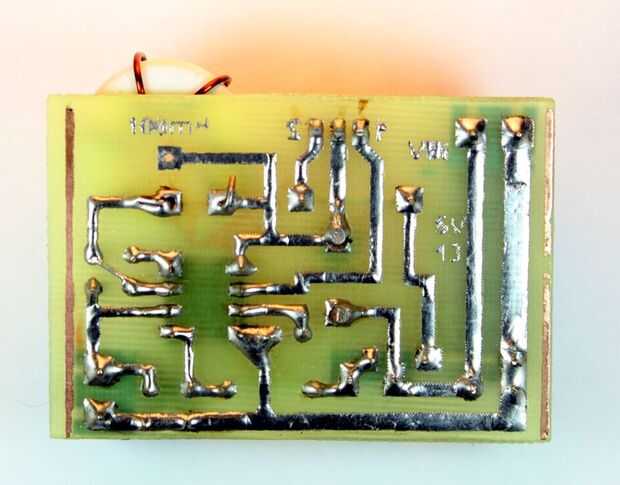

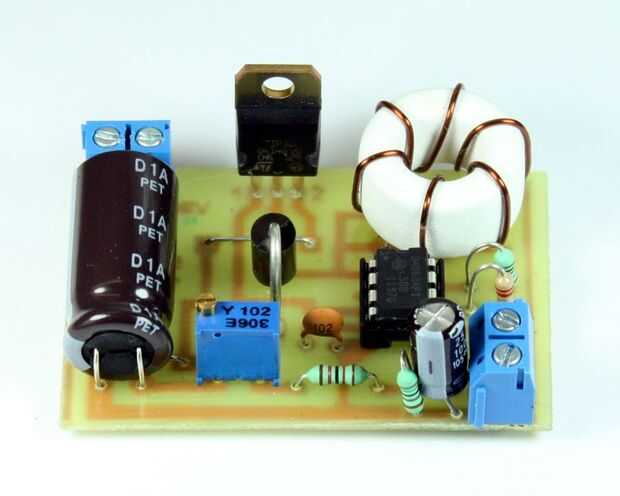

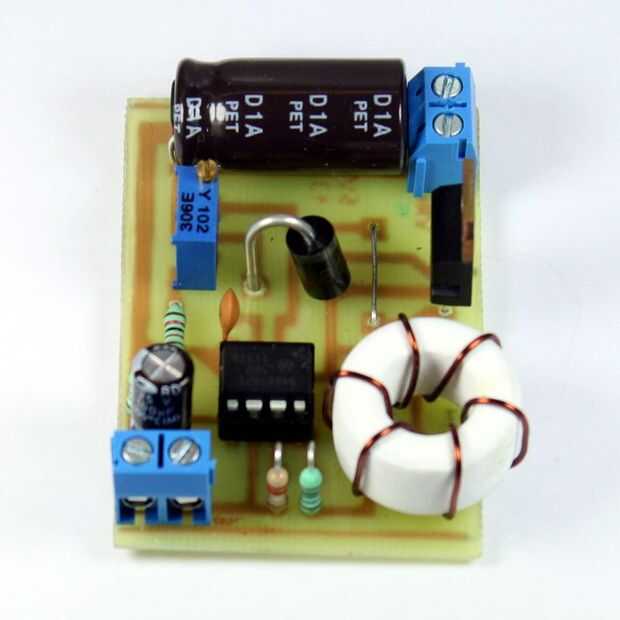

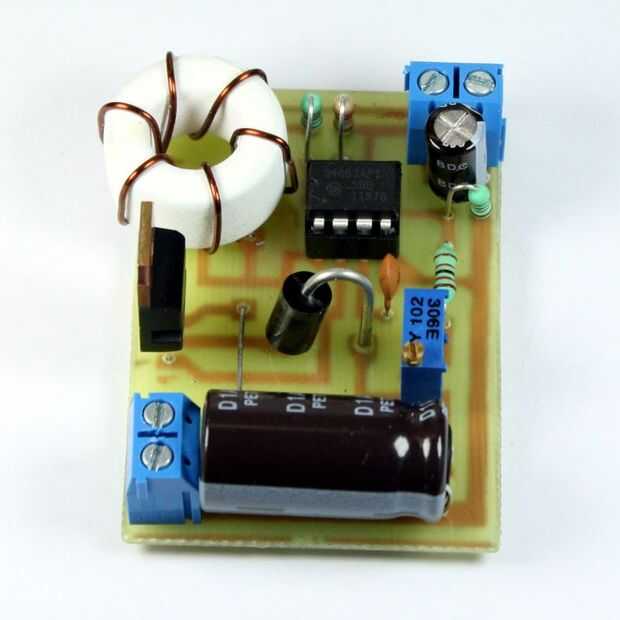

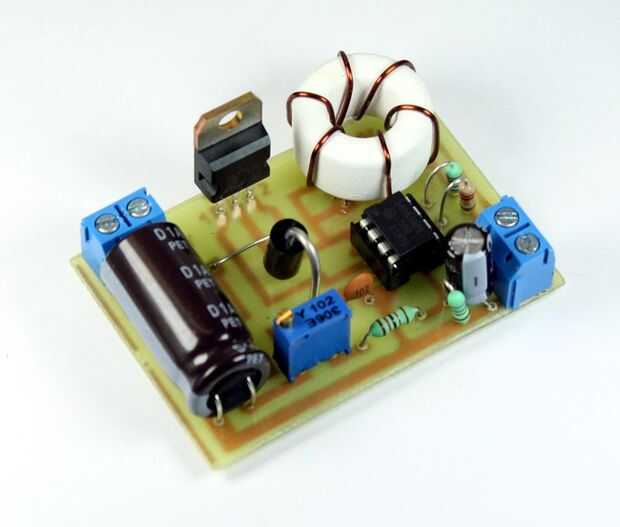

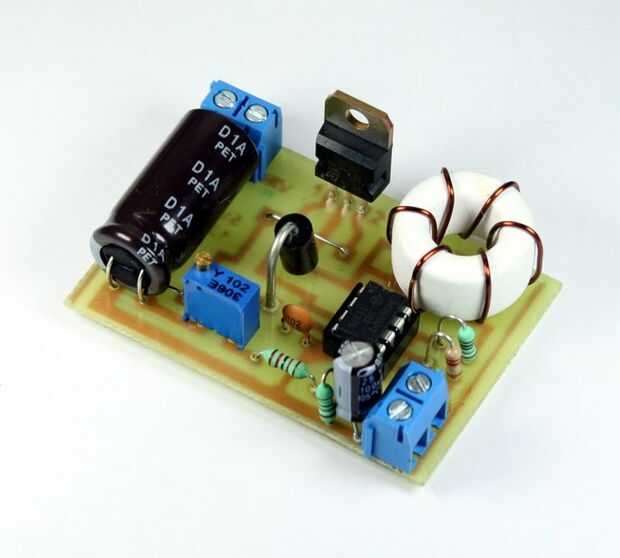

Tablero del PWB 55mm alto x 41mm ancho x1.
Actualización: después de la sugerencia que tengo que volver a dibujar el PCB (Vr:02) que ahora es 58 mm y 41 mm de ancho. También se han eliminado la conexión de los cables cerca T1. Υou puede elegir el PCB que más le agrade.
Bloque de terminales de PCB de 2 pines x2.
Un cable de núcleo sólido de 1 – 1,5 mm x 50 mm.
NOTA:
Si notas un calor excesivo en la T1 = TIP31 debe montarse un disipador de calor de aluminio de lo contrario puede dañarse el transistor.
