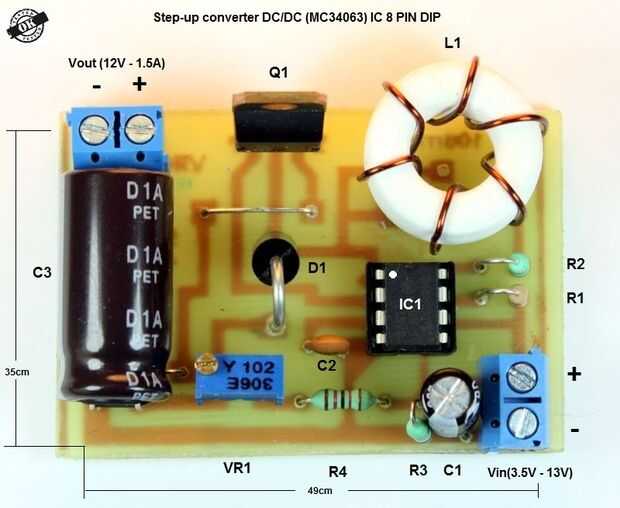

Paso 4: construcción
He incluido suficientes fotos para seguir. Si se va a utilizar la plancha - plancha de vapor método, imprimir el diseño de PCB es. NO voltear la imagen y no use vapor!

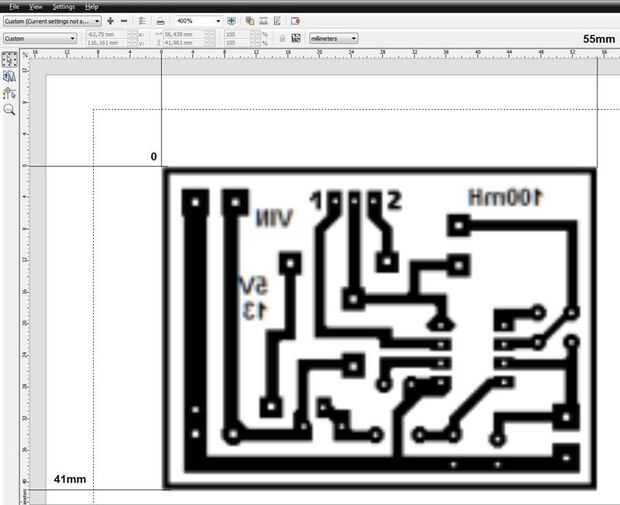

No todos sabemos cómo usar una aplicación de CAD, así que para que sea más fácil hay una BMP sin pérdida de imagen de la disposición del PWB en la sección de archivos para imprimir preferiblemente utilizando una impresora láser. Las dimensiones exactas del PCB son 55 x 41 mm. Puede utilizar la vista previa de impresión de Corel Photo Paint por ejemplo a dinámicamente modificar el tamaño del PCB layout para cumplir con las dimensiones exactas antes de la impresión.
No se trata de la mejor manera de imprimir un diseño de PCB pero para rastros en tamaño funciona bien para cualquier entusiasta de aficionados. Por lo tanto, seguir adelante y hacerlo!
