Paso 4: Protoboard el circuito

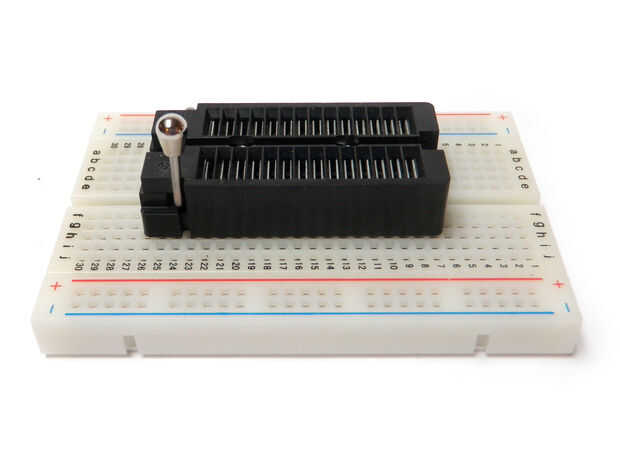

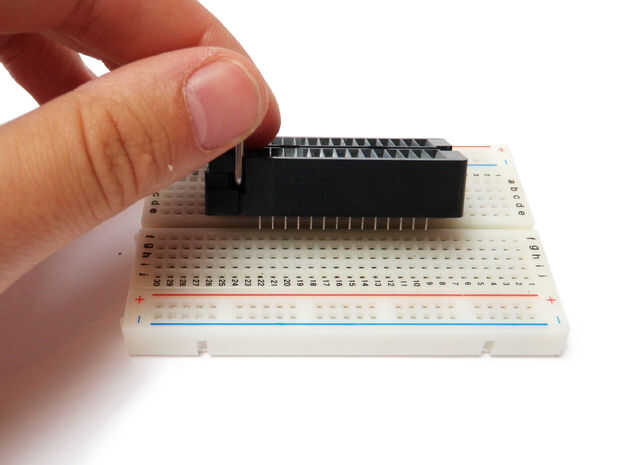

Tenga en cuenta qué fila de la protoboard que pin 1 (el pin izquierdo superior de la viruta) se inserta.

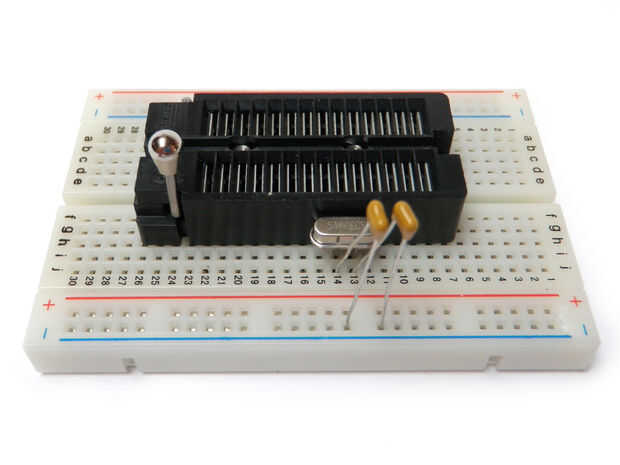

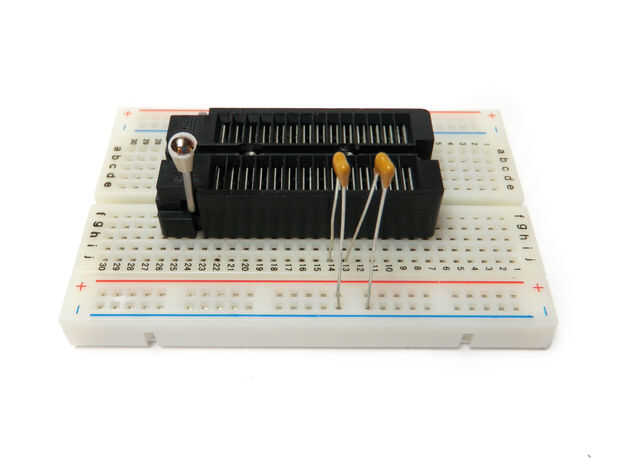

Cuenta regresiva a los pines 9 y 10. Conecte un condensador de 22pF de cada uno de estos pines a los carriles de tierra. También, instalar un cristal de 16mhz entre los pines 9 y 10. Tenga cuidado de que los conductores de los condensadores no son toque el cuerpo del cristal.

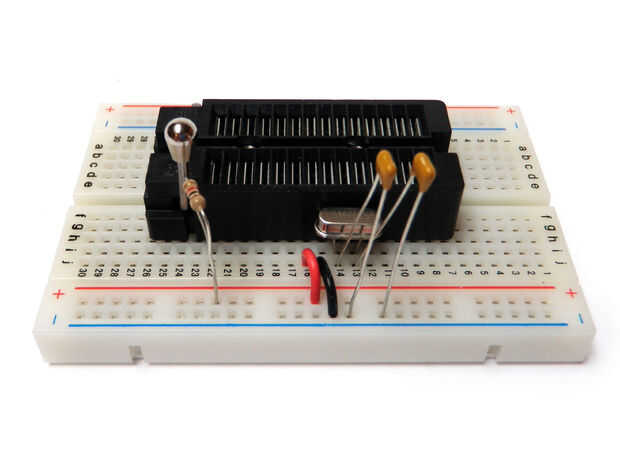

Conectar el pin 8 al carril de tierra con el alambre y también conectar el pin 7 en el riel de alimentación.

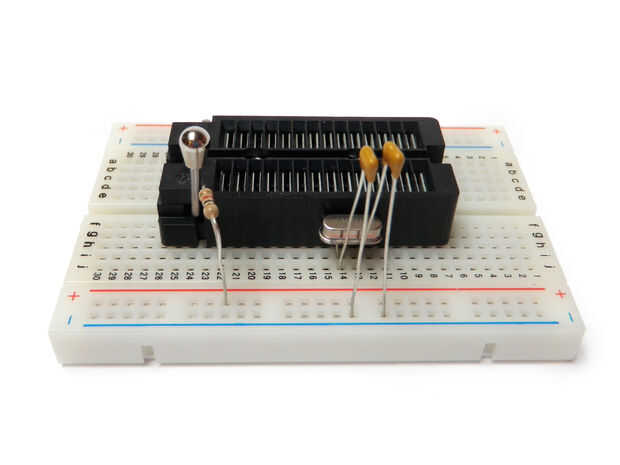

Ahora, conecte un resistor de 10K entre el pin 1 y el poder.

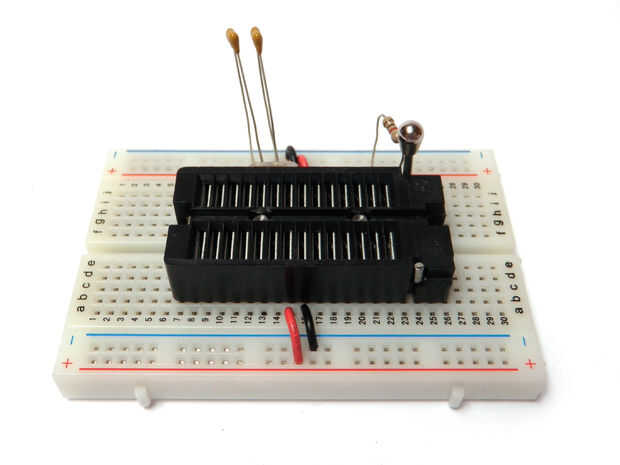

PIN 20 y 21 deben ser conecta en el riel de alimentación y pin 22 debe conectarse a tierra.

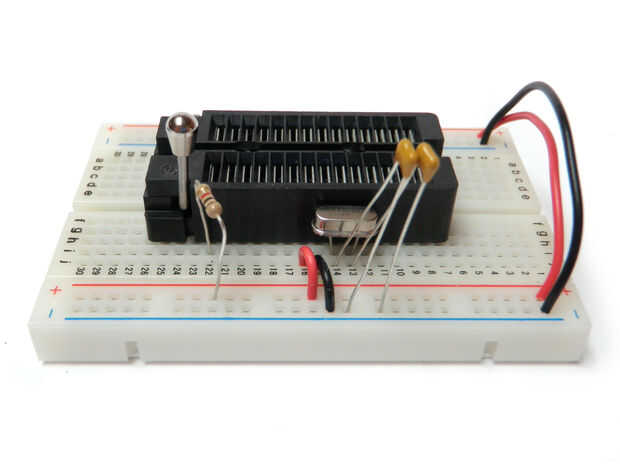

Por último, conectar los carriles de la energía en cada lado del tablero y también hacer lo mismo para los carriles de tierra.
