Bootload un Arduino con un zócalo ZIF (5 / 9 paso)

Paso 5: Conecte los tableros

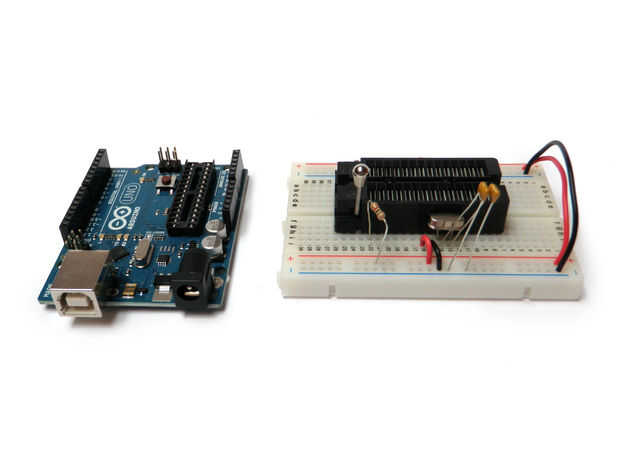

Una vez que la placa necesita fijar a la placa Arduino

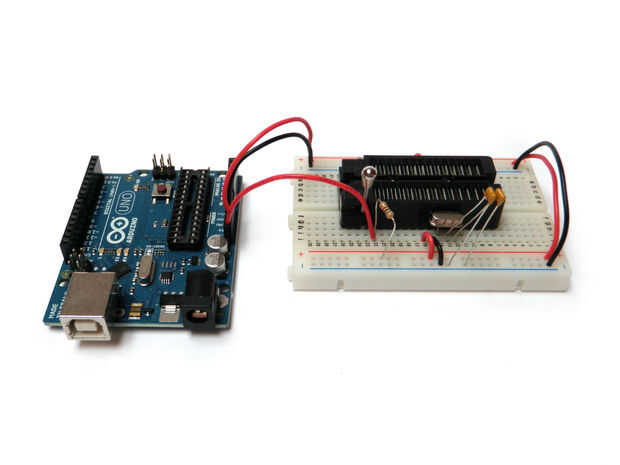

Conecte el pin de reset desde el Arduino al pin 1 del zócalo ZIF.

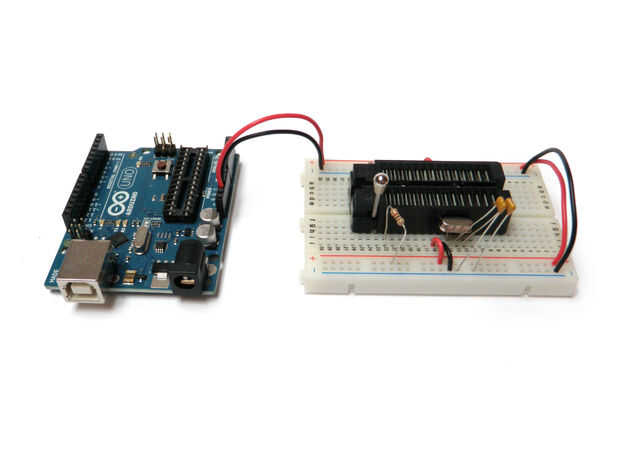

Conectar juntos los 5V en el riel de alimentación en la protoboard y la masa de Arduino a la tierra en el protoboard.

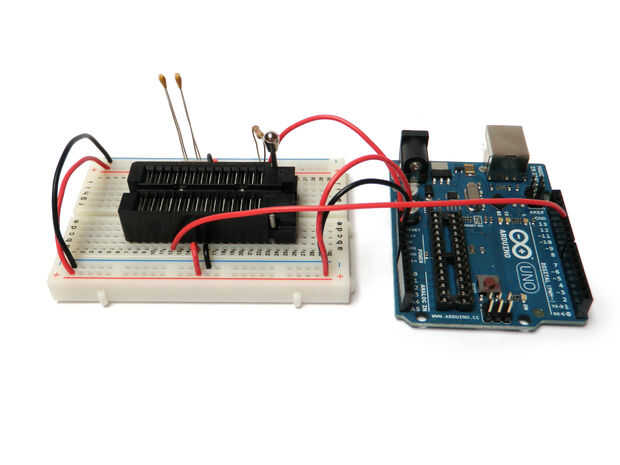

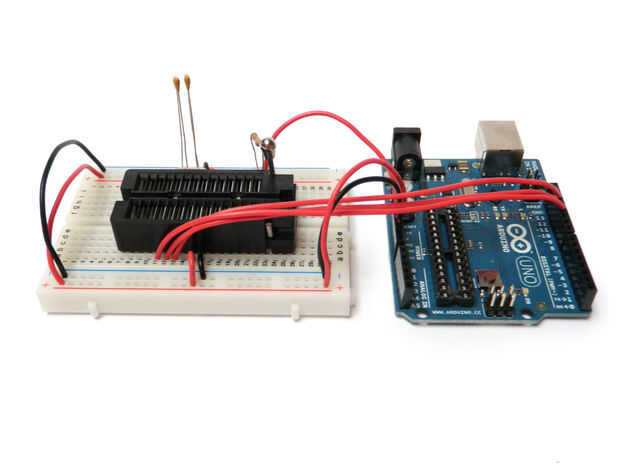

Por último, conectar:
PIN 11 al pin 17
pin 12 al pin 18
13 a pin pin 19
