Bootload un ATmega328 (4 / 7 paso)

Paso 4: Conecte el ATmega328

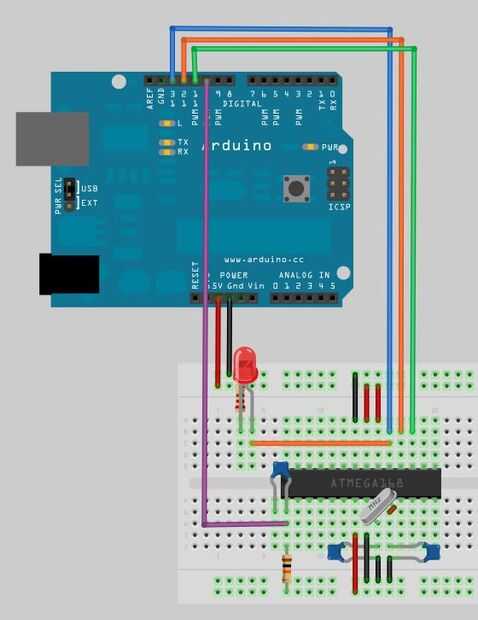

Ahora Conecte su ATmega a tu UNO como sigue:

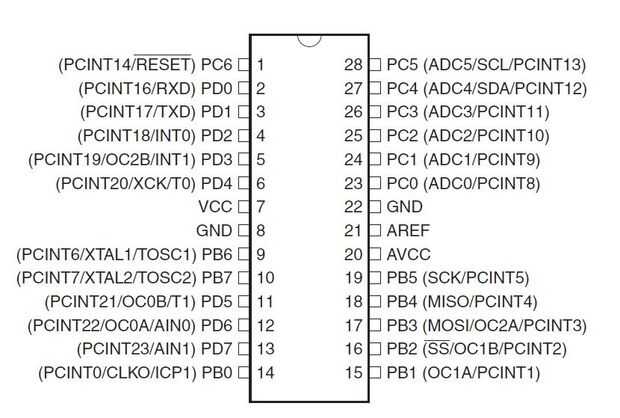

  • UNO 5v---> ATmega pin 7 (VCC)
  • GND UNO---> ATmega pin 8 (GND)
  • Pin UNO 10---> ATmega pin 1 (RESET)
  • Pin UNO 11---> ATmega pin 17 (MOSI)
  • Pin UNO 12---> ATmega pin 18 (MISO)
  • Pin UNO 13---> ATmega pin 19 (SCK)

Asegúrese de que no tienes algo más conectado a los pins del ATmega usados arriba.
