Bootloading y montaje Arduino Atmega328 - la hice en TechShop

este Instructable muestra cómo bootload y Monte un Atmega328, Atmega328p o Atmega328p-pu para cualquier proyecto. Esto es una gran manera de ahorrar dinero comprando Atmega328 DIP microcontroladores de paquete en lugar de utilizar la placa de desarrollo Arduino sí mismo. Pongo esto en techshop poder bootload microncontrollers para futuras aplicaciones no hacen un montón de electrónica o programación pero usted puede hacer algunos dulces gagets / recinto allí: http://www.techshop.ws!

Usted puede comprar bootloaded Atmega328s de lugares como sparkfun pero generalmente es bastante más barato para conseguir un microcontrolador no bootloaded. La Atmega328p-pu utilizada en este instructable compró a tayda electrónica de 3,50$, es un buen lugar para comprar muchos componentes eléctricos. Todos los componentes excepción los cables y el arduino sí mismo fue adquirido a http://www.taydaelectronics.com

No hacer el código para el bootloading, estoy usando el código en https://github.com/WestfW/OptiLoader

Para las piezas requeridas se necesita:

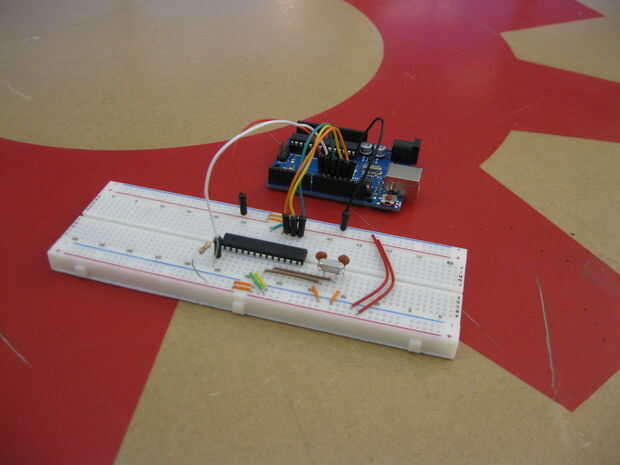

Atmega328 Bootloading
1 - Arduino Uno con un bootloaded Atmega328
1 - Atmega328, Atmega328p o Atmega328p-pu
1 - cristal 16MHz
2 - condensador de 22pF
resistencia de 1-10k ohm
1 - protoboard
cables de

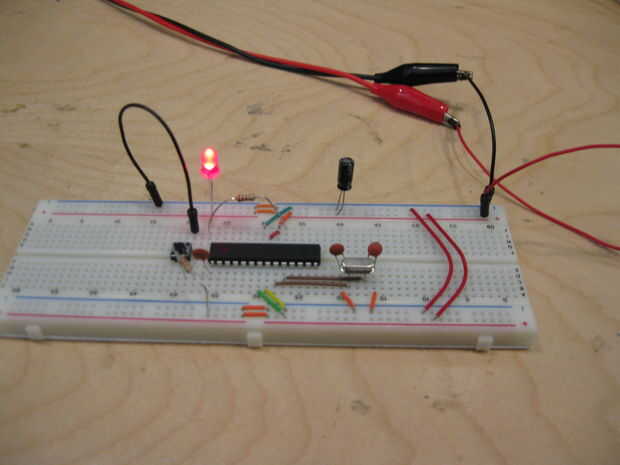

Montaje flasheado Atmega328
1 - Atmega328, Atmega328p o Atmega328p-pu
1 - cristal 16MHz
2 - condensador de 22pF
resistencia de 1-10k ohm
1 - protoboard
5V DC alimentación fuente o
Fuente de alimentación de CC por encima de 5 v con regulador de voltaje (paso 6)
cables de
(partes opcionales)
1 - LED
1 - resistencia ohm 220
1 - pulsador
resistencia de 1-10k ohm
1 - 0.1uF condensador
