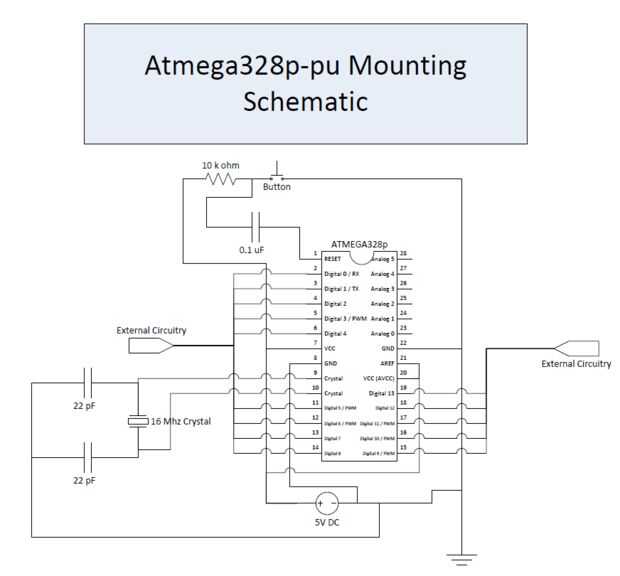

Paso 5: Montaje esquema Atmega328
No es necesario el LED conectado al pin digital 13, pero funciona como un buen test para comprobar y asegurarse de que el circuito funciona.
El circuito para el RESET (pin 1) también es opcional, si no desea incluir un botón de reset directamente debe cable ese pin a VCC.
Como usted notará que no hay ninguna fuente de energía, esto es porque su opcional de qué manera quiere hacerlo. El poder de este circuito debe ser de 5v. Si tienes una fuente de energía superior a 5v puede incluir un regulador de voltaje de 5v en el circuito. (ejemplo de circuito en el paso siguiente).
También en algunos casos si su uso de los pines analógicos es necesario conectar pin 21 a VCC.
La segunda imagen es un esquema de la disposición de la protoboard, el circuito es exactamente el mismo. La circuitería externa depende de lo que ha conectado a los pines para sus proyectos.
