Paso 3: Desmontaje de micrófono y soporte

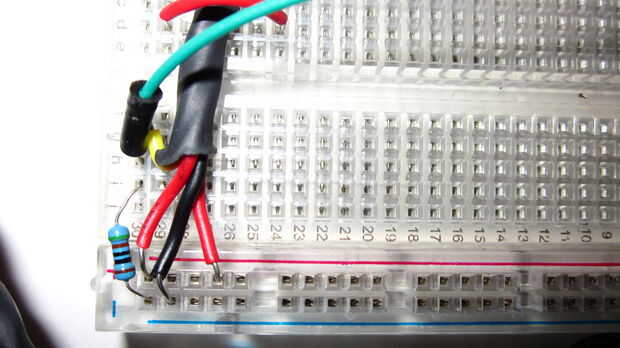

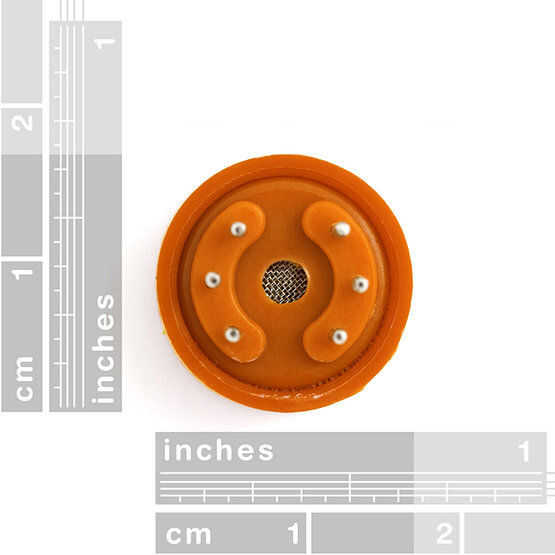

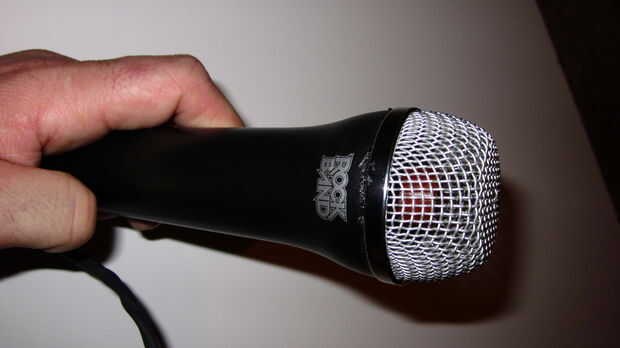

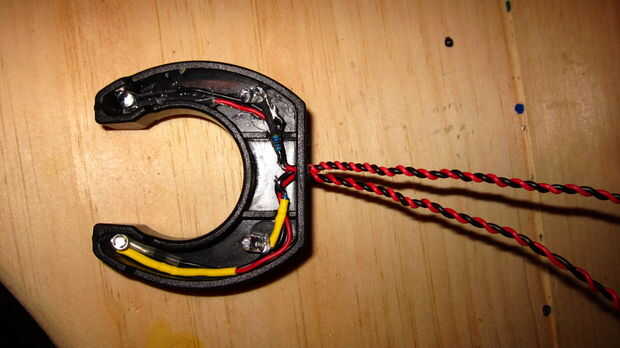

Retirar y examinar el cable. No de 4 cables, no hay ayuda para nosotros-lanza a un lado. Las partes no eléctricas del rockband mic le dan una agradable sensación pesada así que quería mantenerlas. El MQ-3 ajuste convenientemente dentro de la cubierta de goma para el micrófono de electret. Asomó entonces un agujero a través de la parte inferior de caucho para alimentar mis cables por MQ-3. El sensor tiene 6 conductores. Vamos a utilizar 4. El sensor es reversible por lo que no importa la alineación. 4Long cables (resistencia desconocida) van al circuito independiente. Se lee el sensor entre el cable amarillo y la resistencia a tierra.
Una advertencia de la MQ-3 es dejar que "Burn-in" por 24-48 horas. Trabajó para un noob. Hay otras formas para calibrar el sensor. Si usted sabe de hardware, configurar 2 circuitos y leer las hojas de datos. Software tipo, utilizar la biblioteca de Drinksheild.h de Gfxhax.
