BOP con FPGA Junta (3 / 7 paso)

Paso 3: Diseño en general:

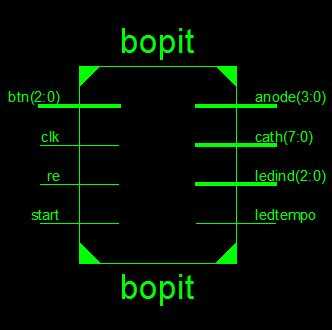

Diseño superior se ve la imagen de arriba:

Esto muestra el archivo bopit.vhd. Es la unidad central para todo el programa. Cada programa que dará que hablar se conecta a este archivo. También la máquina de estados finitos reside en este archivo.
