Paso 10: Montar X eje PT. 2
En este paso, añadimos las placas laterales del eje X y las barras lineales para el ensamble del rodamiento.

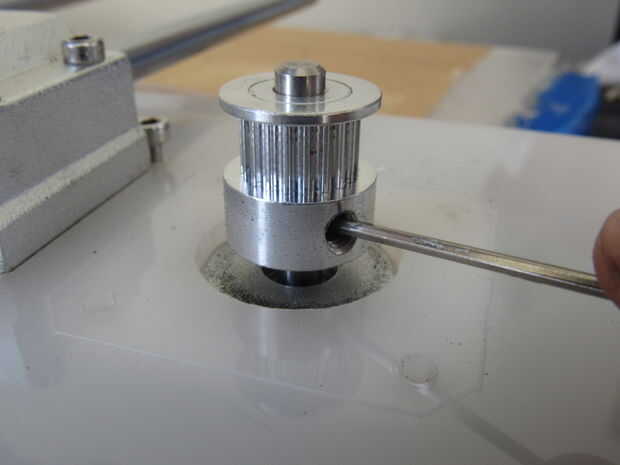

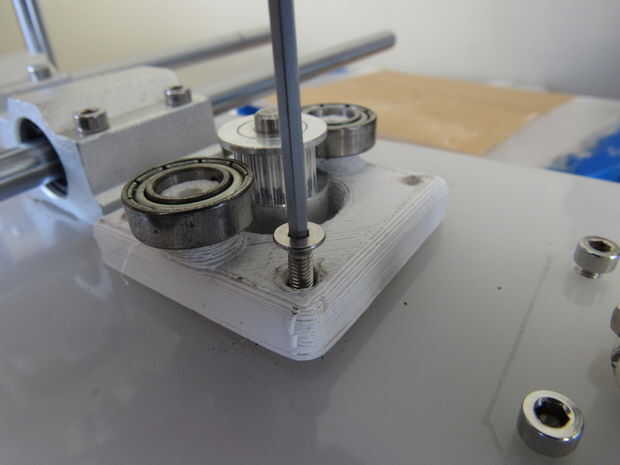

Mantener las barras lineales en los cojinetes y encastre de una pieza de lado X en cada lado de las barras. Ahora, empuje la polea GT2 en el eje del motor nema 17 y utilice una llave allen para apretar el tornillo de fijación de la polea, asegurándose de que empuja el tornillo de fijación en la parte plana del eje. A continuación, tome el soporte de cojinete impreso 3D y 2 rodamientos de 688zz a cada lado del montaje del encastre. Finalmente, utilice los pernos de 8mm de M3 para conectar el montaje al motor.

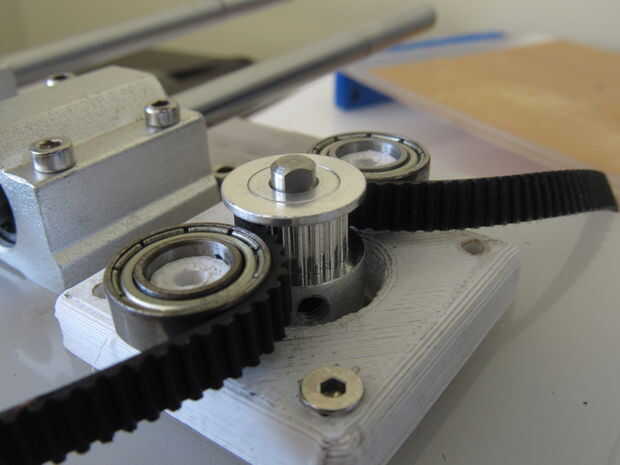

Tomar cerca de 8 pulgadas de cinta GT2 y pulse 1/2 una pulgada a través de la pieza lateral izquierda y empuje la correa a través del conjunto de rodamiento, como se muestra en la última foto. Luego, empuje la banda GT2 a través de la placa lateral derecha y utilice pegamento caliente para fijar en el exterior de la pieza lateral.
