Borde 3D 3.0 - una impresora 3D $200 (6 / 19 paso)

Paso 6: cableado

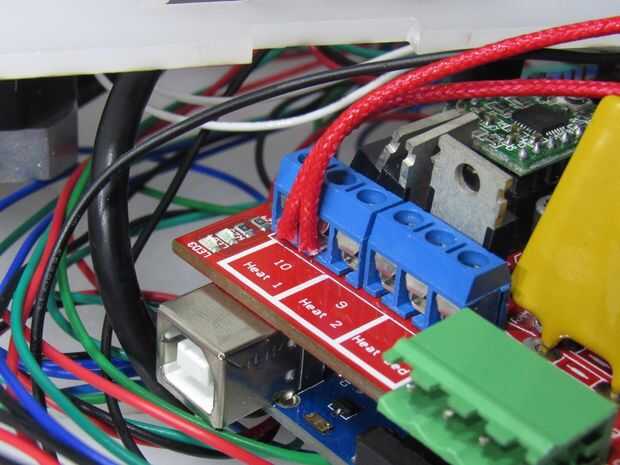

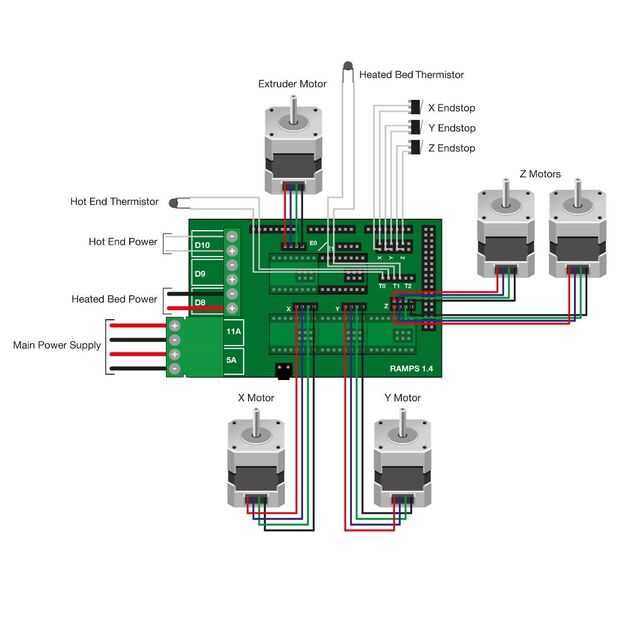

Este paso es bastante complicado, use el esquema adjunto.

Para el el tope Y, cable al Y MAX, no Y MIN. Para todos los otros topes, conéctelos a _MIN.

Nota: Sobre todo no importa la polaridad de los motores a hacer girar la dirección opuesta, que es fácil de solucionar cambiando el conector, o mediante el firmware de la impresora. Además, la polaridad no importa para el resistor del calentador o el termistor.
