Borde móvil encendido / luz de la noche (4 / 10 paso)

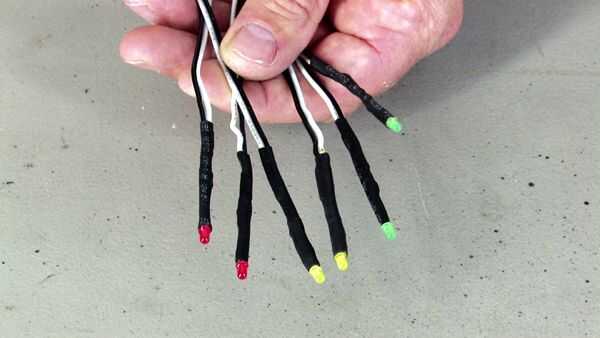

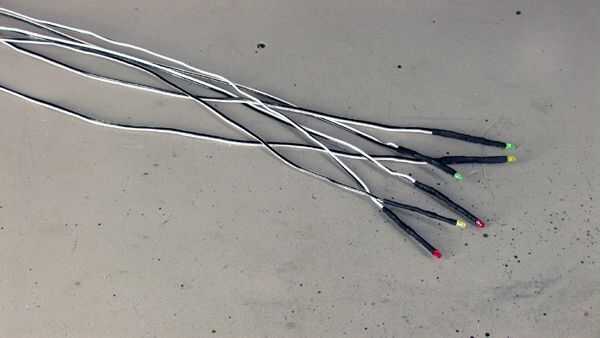

Paso 4: Ensamblaje de cable de LED

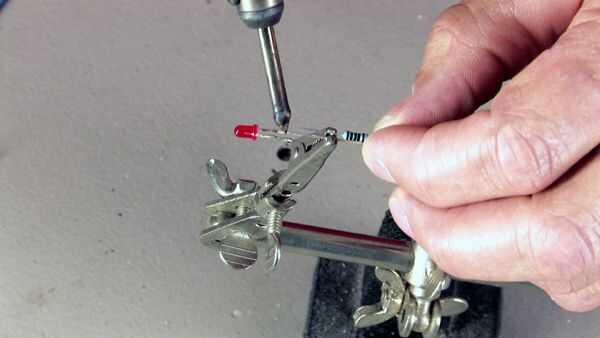

1) Solde un resistor para el ánodo * (lado positivo) del LED. Corta mis cables LED un poco con menos abrigo del encogimiento.

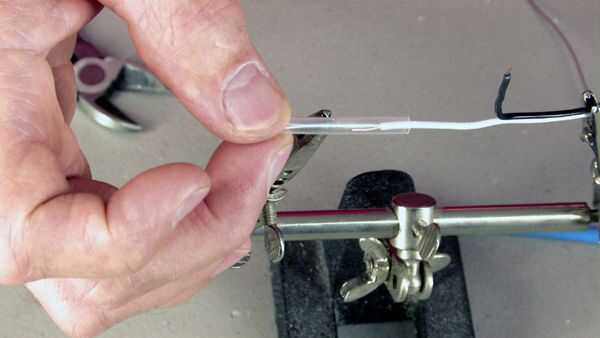

2) Coloque un trozo de envoltorio sobre el lado positivo del cable. Hace bastante tiempo a cubierta de toda la longitud de la resistencia y LED conducir.

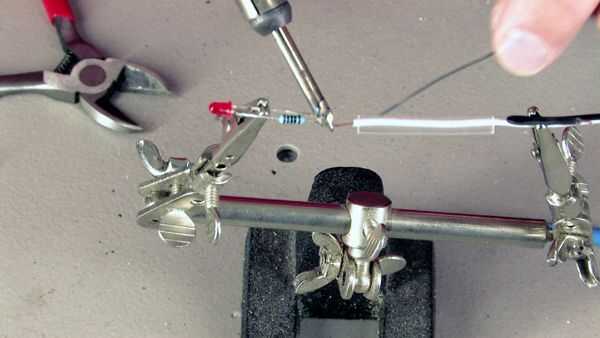

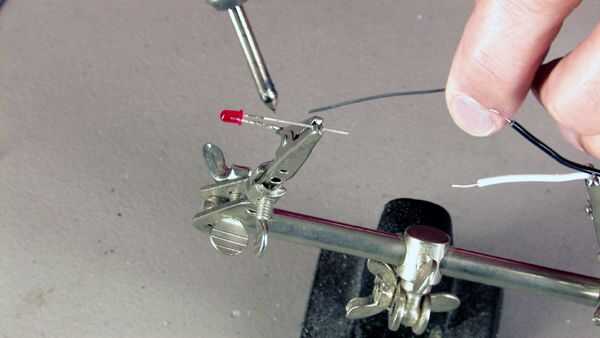

3) soldadura de la resistencia con el cable blanco luego deslice el abrigo del encogimiento y calor reducirlo.

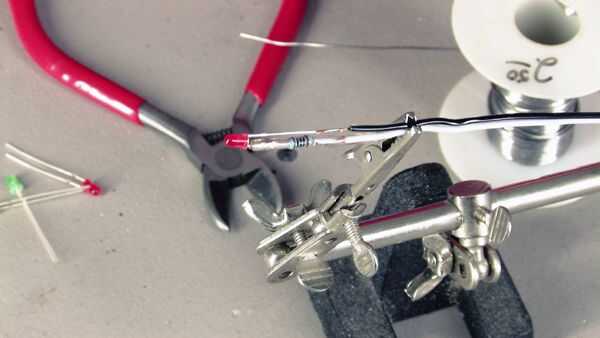

4) suelde el cable negro al cátodo (lado negativo) del LED.
5) corte un trozo de encogimiento abrigo lo suficiente para cubrir los cables expuestos. Deslice hacia abajo el alambre desde el extremo opuesto del cable y lo del encogimiento del calor.

* Notas:
1) no importa qué cable color que conecta al lado positivo (ánodo) o lado negativo (cátodo) del LED, sólo mantener la coherencia para todos los LED.

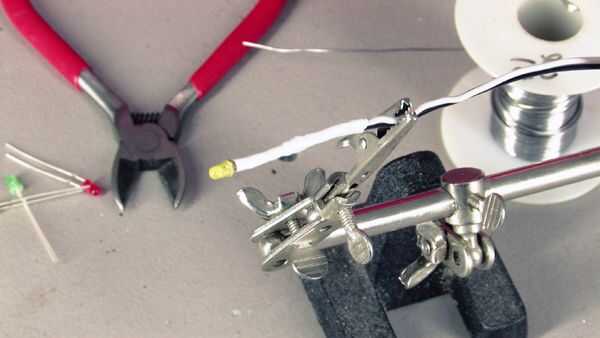

2) estos 3 mm LED es muy sensibles al calor.  El LED en las imágenes con envoltorio blanco fueron quemado para arriba durante el proceso de soldado y tuve que comprar más. Hay solamente seis 3 mm que LED en el paquete de 20 de Radio Shack por lo que recomiendo compras dos paquetes y ser cuidadoso al soldar-hacerlo rápido!
